Japser
Legacy Member
Musk zei:L1 en L2 de stroom op aansluiten, 1 en 2 naar uw stopcontact? En dan nog de aarding van uw stopcontact ook aansluiten(geel/groen)
Ben gene kenner maar zo zou ik het wel durven doen
Correct ...
L1 en L2 Moogde kiezen waar ge blauw of bruin zet.
Ge moet wel eigenlijk adereindhulzen zetten op die soepele kabel als het een vijs is die die kabel vast spant ipv een kooi zoals bij u stopcontact.
Anoniem0
Legacy Member
Klus-info.nl Alles over elektriciteit, aansluitingen en schakelingen » Klus-info.nl » Uw hulp voor klussen en tuinieren
hier vind je die schakeling terug
hier vind je die schakeling terug
Crashtestdummy
Legacy Member
volgens mij ist juist, als ge unen toevoer laat toekomen op u schakelaar. anders legt ge alleen u lichten af ipv u lichten + schakelaar
zo dus voor alles te kunnen afleggen
als da nie werkt... ligt u zekering dan wel aan in de kast? of u differentieel? voor een badkamer hebt ge normaal een aparte differentiieel naast u hoofddifferentieel in de kast, ofwel ergens in een aparte kast die ge nog niet gevonden hebt... tzou een vierpolige differentieel moeten zijt (6tal cm breed)
als ge die nie vind dan zoude best nog eens bellen naar de vorige eigenaars om te vragen of dat ge effectief maar 1 kast hebt, tkan soms op rare plekken zitten. en als ge de vrouw aan de lijn hebt, vraagt ofda ge de vent eens aan de lijn kunt krijgen
zo dus voor alles te kunnen afleggen
als da nie werkt... ligt u zekering dan wel aan in de kast? of u differentieel? voor een badkamer hebt ge normaal een aparte differentiieel naast u hoofddifferentieel in de kast, ofwel ergens in een aparte kast die ge nog niet gevonden hebt... tzou een vierpolige differentieel moeten zijt (6tal cm breed)
als ge die nie vind dan zoude best nog eens bellen naar de vorige eigenaars om te vragen of dat ge effectief maar 1 kast hebt, tkan soms op rare plekken zitten. en als ge de vrouw aan de lijn hebt, vraagt ofda ge de vent eens aan de lijn kunt krijgen
user159
Legacy Member
nogal vreemd allemaal hier in mijn "nieuwe" woning, die kast staat in de kelder om te beginnen, en er is maar 1 knop om alles aan of af te zetten aan de buitenkant van een verzegelde kast, mogelijk zitten er binnen wel apparte knoppen per compartiment
ik veronderstel dat de aparte zekerin voor de badkamer is afgesprongen toen ik het verkeerd in elkaar had gestoken, nu dat het misschien wel juist zit, moet ik nog die zekering zien te vinden en terug aan te zetten
ik veronderstel dat de aparte zekerin voor de badkamer is afgesprongen toen ik het verkeerd in elkaar had gestoken, nu dat het misschien wel juist zit, moet ik nog die zekering zien te vinden en terug aan te zetten
berenod
Legacy Member
user159 zei:
Dit is uw hoofdzekering kast (aka meterkast). Deze is verzegeld omdat u daarin stroom zou kunnen aftakken voor uw meter! Er zitten verder geen afzonderlijke zekeringen in.
U moet ergens nog een zekeringkast hebben staan, tegenwoordig is het verplicht van minsten 2 afzonderlijke kringen te hebben voor uw verlichting, en 1 zekering per groep van maximum 8 stopcontacten (dubbel of driedubbel stopcontact telt als 1).
Dit moet allemaal achter een 300mA differentieel staan.
Daarboven moet er een afzonderlijk 30 mA differentieel zijn voor vochtige kringen. Daar moet dan alles van de badkamer achter, afwasmachine, wasmachine enzovoorts.
Ziet er normaalgezien zoals hierboven uit.
De linkse grote zekering onderaan is uw 300 mA differentieel (en gelijk hoofdschakelaar voor uw bord). Al de zekeringen van de bovenste 2 rijen hangen daarachter. Dat zijn al de gewone kringen in uw huis.
De tweede grote zekering op de onderste rij is uw 30mA differentieel, de zekeringen rechts ervan gaan dan voeding geven aan de badkamer(s) en de vochtige toestellen.
Om eerlijk te zijn, met uw overduidelijk zeer beperkte tot volledig geen kennis van elektrische installaties (wat zeker geen schande is, ieder zijn stiel!), is het in mijn opinie echt wel beter er zelf niet aan te werken.
Een doe-het-zelf schrijnwerker kan pakweg hoogstens een kast maken die scheef staat en half uiteenvalt, een slechte doe-het-zelf elektricien kan een situatie creëren die wel eens dodelijke ongelukken of ernstige branden kan veroorzaken!
Slecht vastgezette soepele draden zonder draadhulzen in stopcontacten ingebouwd in houten meubels, waar dan bijvoorbeeld een haardroger (zware verbruiker) word aangehangen, is een meer dan reëel brandgevaar!
Voor de leergierige, best de eerste stappen zetten onder supervisie van een deskundige (vriend of professioneel).
user159
Legacy Member
het lijkt nu inderdaad te werken, de draden zitten dus juist. ik zal het momenteel afkoppelen tot ik de soepele draden van draadhulzen voorzien heb
ik denk dat het dan wel in orde is, toch?
bedankt iedereen voor de hulp!
p.s. als iemand uit de foto kan afleiden welke maat van hulzen ik exact nodig heb zou dat zeer nuttig zijn
ik denk dat het dan wel in orde is, toch?
bedankt iedereen voor de hulp!
p.s. als iemand uit de foto kan afleiden welke maat van hulzen ik exact nodig heb zou dat zeer nuttig zijn
berenod
Legacy Member
user159 zei:het lijkt nu inderdaad te werken, de draden zitten dus juist. ik zal het momenteel afkoppelen tot ik de soepele draden van draadhulzen voorzien heb
ik denk dat het dan wel in orde is, toch?
bedankt iedereen voor de hulp!
p.s. als iemand uit de foto kan afleiden welke maat van hulzen ik exact nodig heb zou dat zeer nuttig zijn
Als de installatie reglementair is, dan zouden alle draden in 2,5 mm moeten zijn (gemengde kring op 16A zekering).
Je moet inderdaad het juiste hulsje op de juiste draad zetten, anders helpt het niet!
Normaal gezien staat op de kabel (als je nog een stuk hebt met de buitenmantel van de isolatie) welke sectie het is, afhangend van hoe oud de kabel is zal er bijvoorbeeld 3 X 1,5 opstaan, of voor recentere kabel 3G1.5 Dit zou dan draad van 1.5 mm zijn...Officieel zou het dus 3G2.5 moeten zijn (2,5mm).

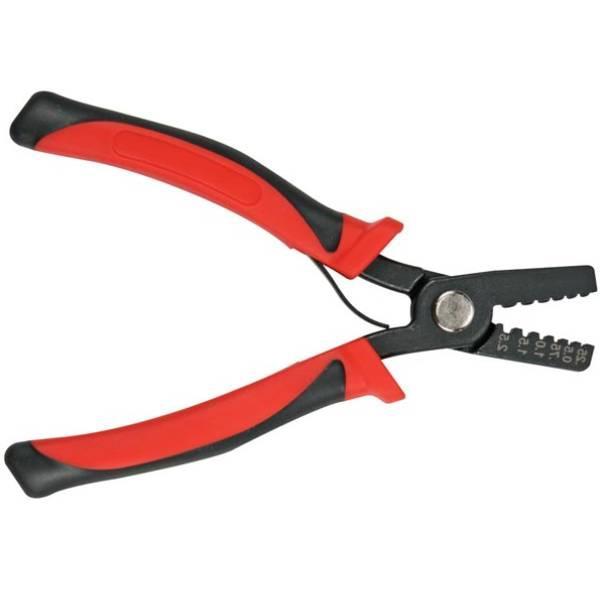

Je moet ook met het juiste gereedschap het draadhulsje vast nijpen, anders wordt het helemaal gevaarlijk!
Manticore
Legacy Member
Crashtestdummy zei:
Er zijn er altijd die onterecht denken dat ze iets van elektriciteit kennen. Met alle gevolgen vandien:https://www.google.be/search?q=brand+elektriciteit&safe=off&client=firefox-b&source=lnms&tbm=isch&sa=X&ved=0ahUKEwjOzLOjvrLOAhWpLMAKHSJNBn8Q_AUICCgB&biw=1216&bih=597
Kabel minstens 2.5mm2. Af te zekeren tegen de maximale nominale stroom van de knop, wrs 16A. En absoluut kabelschoenen/draadhulzen gebruiken. Anders riskeer je hotspots aan de contacten.
