dreps

Legacy Member
ik heb een goede online shop gevonden nl. LED Shop - LED Leuchten - LEDs portofrei bei LED1.de®

nu ben ik weer aan het twijfelen. als ik met uv blauwe sleeving ga werken, is heeft dat dan nog zijn effect als er ledjes bijkomen?

als er ledjes bijkomen, dan is het waarschijnlijk volgens volgend schema:
http://i629.photobucket.com/albums/uu20/dreps/leds.jpg
of nog
http://i629.photobucket.com/albums/uu20/dreps/leds.jpg

langs de andere kant zou ik ook kunnen werken met een kleine verborgen switch zodat ik beide effecten kan bekomen.

plz help me ik kan er maar niet uitkomen!

nigel555

Legacy Member
uv leds gebruiken dan :)
die brengen dan de sleeving tot leven :D
Dit in combinatie met gewone leds :)

en ik zie geen verschil in beide schema's :p

dreps

Legacy Member
Jawel hoor op het tweede schema staat de case met de gpu fan die uit de case komt met de blauwe leds , als ik mij nier vergis

Kleine update:eigenlijk eerder mededeling
Bestelling bij it- service is bevestigt en betaald dus ik wacht al vol ongeduld. Idem voor bestelling bij led1.de heb daar 10 blauwe leds, cable tubing en switchkes besteld dit samen voor het fenomenaal bedrag van 10€ met gratis verzending (zalig gWn)

Voila volgende update komt er als ik bestellingen ontvang en bij cutout voor plexi

tomcatt

Legacy Member
dreps zei:
Jawel hoor op het tweede schema staat de case met de gpu fan die uit de case komt met de blauwe leds , als ik mij nier vergis

Kleine update:eigenlijk eerder mededeling
Bestelling bij it- service is bevestigt en betaald dus ik wacht al vol ongeduld. Idem voor bestelling bij led1.de heb daar 10 blauwe leds, cable tubing en switchkes besteld dit samen voor het fenomenaal bedrag van 10€ met gratis verzending (zalig gWn)

Voila volgende update komt er als ik bestellingen ontvang en bij cutout voor plexi

:p wat een geweldig fenomenaal bedrag :woohoo: :p
ik ben ook benieuwd,

Whoei ! keep on modding ;)

dreps

Legacy Member
heb pakje ontvangen en begin er zo snel mogelijk aan. dus een van dees een kleine update

Oli4V

Legacy Member
zijn we gewend ze van den eddy dat hij alles zo snel mogelijk doet


zeker voor zijn goede klanten :D

dreps

Legacy Member
zeker voor zijn goede klanten

lol eerste keer dat ik bestel, maar ik ga zeker nog bij hem bestellen in de toekomst. Dat is zeker!

het is gewoon heel spijtig dat hij geen ledjes apprt verkoopt. ik heb moeten bestellen via duitsland en dat duurt weer super lang (hopelijk verzenden ze effectief :/ )

EDIT:

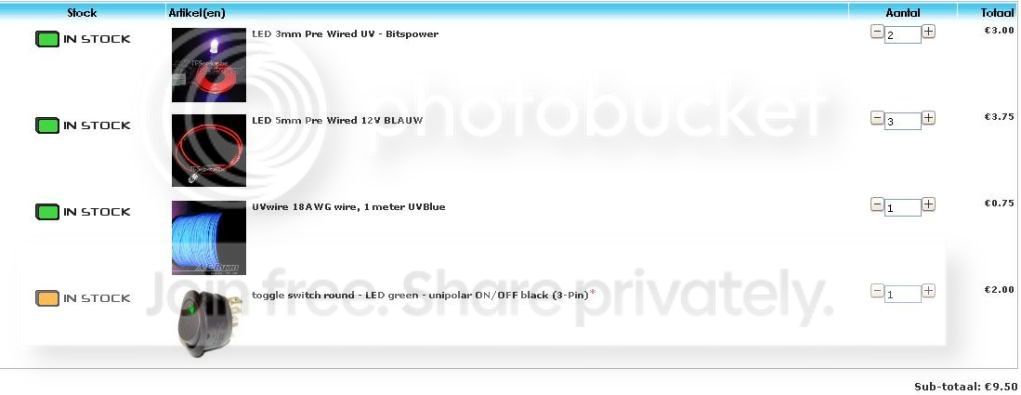

Als de bestelling van Duitsland niet aankomt dan bestel ik bij it-service en dat zordt dan het volgende:



alleen heb ik dan wel wat hulp nodig bij het verbinden van die switch die op het einde van het lijstje staat ver;its ik niet weetwelke 2 van de 3 pinnen ik moet verbinden.

dreps

Legacy Member
heb nog een kleine tutorial gevonden om bij mijn standaard video uitgang nog een VGA uitgang te plaatsen zodat ik zowel op tv als op pc-scherm kan gamen. Deze kleine mod kan misschien bij mijn volgende xbox360 mod een soort van laptop-scherm-effect-ding mogelijk maken?

ik zie het als een kleine test. (ik hoop gewoon dat ik mijn moederbord ni naar de zak doe :s )

tutorial:

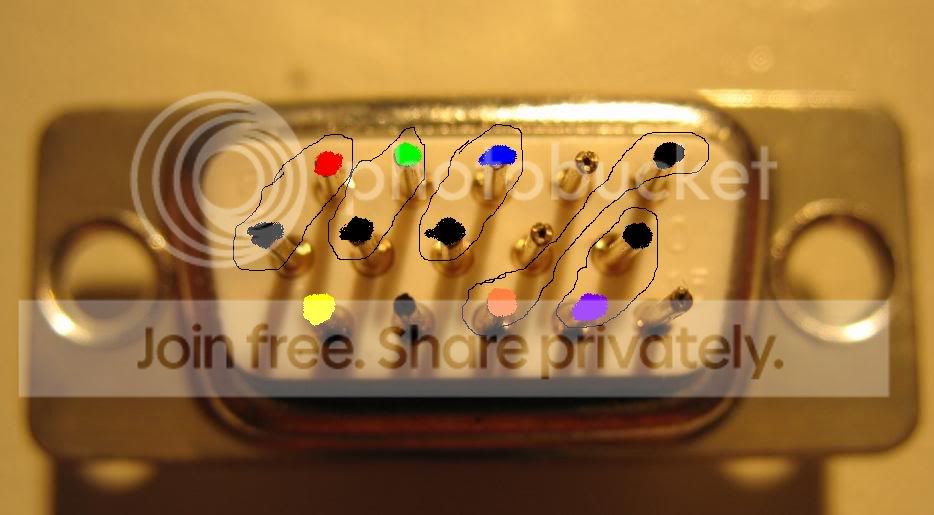

eerste neem ik een female VGA ingang en pas ik volgende pin-ou toe:


1=red output
2=green output
3=blue output
4=Niet in gebruik
5=H-sync Ground
6-7-8=red-green-blue ground
10=V-sync Ground
11=Monitor_ID (zorgt ervoor dat er geen switch moet komen om in VGA mode te zetten)
12=niet in gebruik
13=H-sync
14=V-sync

daarna elke pin/kabel met zijn ground twisten om interferentie te verkleinen
overal kleine stukjes tape gebruiken als label om de kabelkes te herkennen

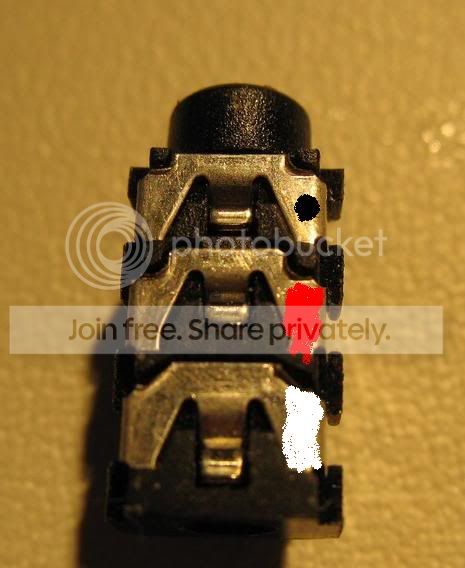

de female audio ingang:



top = zwart = ground
midden = rood = rechts
onder = wit = links

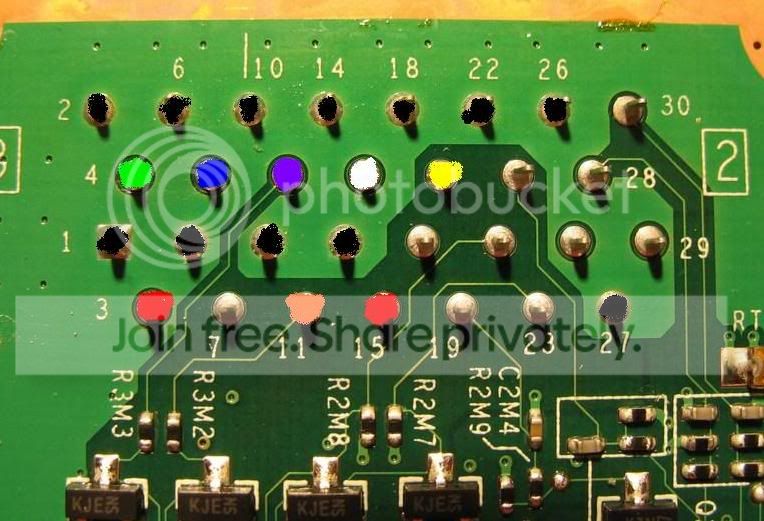

en dan uiteindelijk op het moederbord zelf nog eens aan de onderkant van de videoingang:



alles is genummerd als volgt:
2,6,10,14,18,22,26,1,5,9,13,27 = ground
4= green output (VGA)
8= blue output (VGA)
12= V-sync (VGA)
16= left (audio)
20= VGA ;ode select (Monitor_ID)
3= red output (VGA)
11= H-Sync (VGA)
15= Right (audio)

en daarna de female VGA en audio ingang aan de case bevestigen en dat weet ik nog niet hoe ik dat ga klaarspelen :p

leave somme comments :p

dreps

Legacy Member
da gaat wa moeilijker worden door:
- keyboard dat je dan moet inbouwen enzo.
- controller voor scherm van laptop is moelijk om de pin-out te pakken te krijgen.
- laptop-case is VEEEEEEl te klein

DUS dat gaat niet!

KenSpectre

Legacy Member
keyboard is nie perse nodig, controller voor laptop staat op internet en case is groot genoeg hoor :) Heb er nog al gezien :p

vbDe X360 laptop

dreps

Legacy Member
weet het wel ik heb ook die mod gezien maar zo ver zit ik zeker nog niet!

ik heb daarnet gezien dat mijn spulletjes van led1.de heb ontvangen dus mijn ledjes komen er lekker in te zitten.
Heb daarnet ook heel even geprobeerd een vga van een oude graka af te halen en dat is SUUPER moeilijk! ik heb er al eentje naar de kl**en geholpen :s

morgen maar een opnieuw proberen zeker.
nu ben ik al bezig een audio ingang te solderen om oortjes te kunnen insteken. dus binennkort volgen de afbeeldingen.

dreps

Legacy Member
eerste kleine update:
audio jack gesoldeerd zodat ik het geluid op tv of zo kan stiller zetten en met oortjes kan verder spelen.

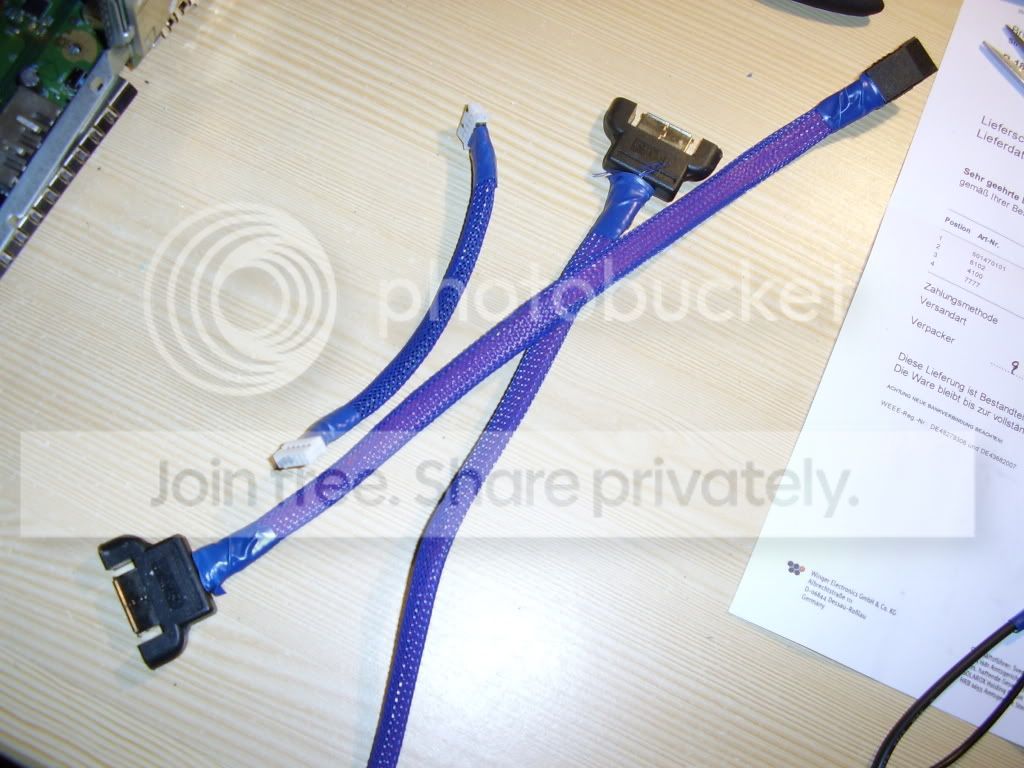

een aantal kabels al correct gesleevd (eerste keer dat ik sleeve dus plz mild zijn)


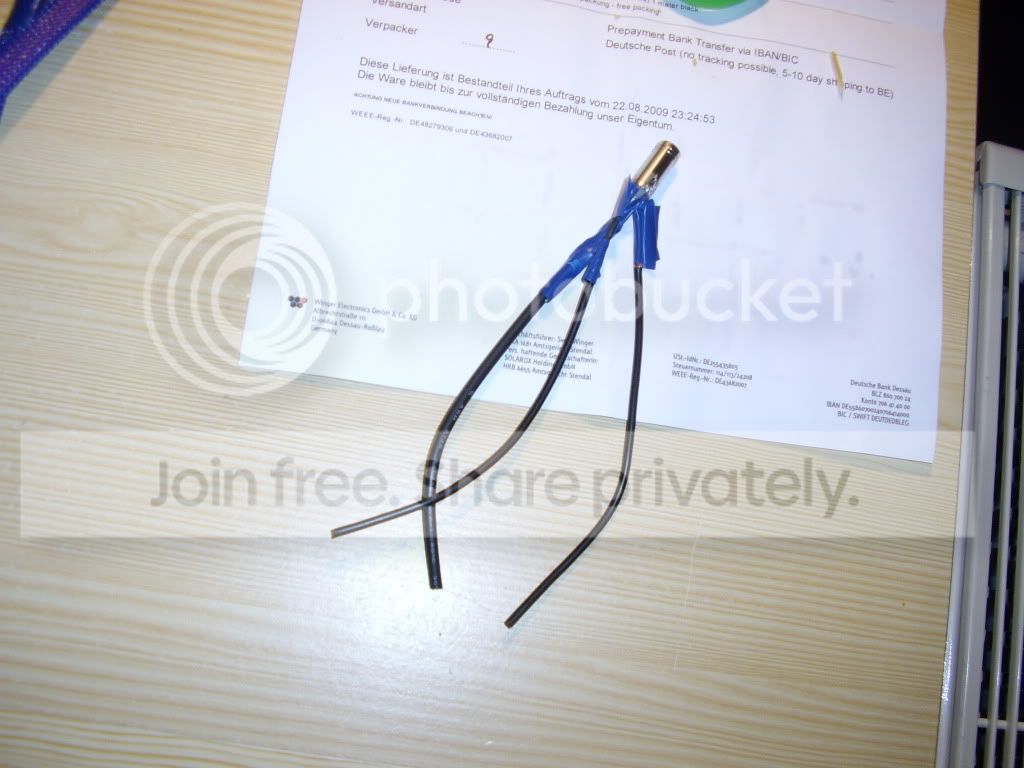

de audiojock met 3 kabels (Recht, links en ground)


de rest komt nog :D


EDIT:
ikke weer :p

hier is link naar filmke om effect te zien met de headphonejack die ik met succes gesoldeerd heb.

My video

gunnie

Legacy Member
is da blauwe plakband?, ge had beter shrink cable gebruikt, ff warm maken en klemt mooi om de kabel ;)

dreps

Legacy Member
ik heb te smalle shrink cable gekocht. ik heb er te laat aan gedacht dus dat zal voor een volgende keer zijn.

dreps

Legacy Member
update:

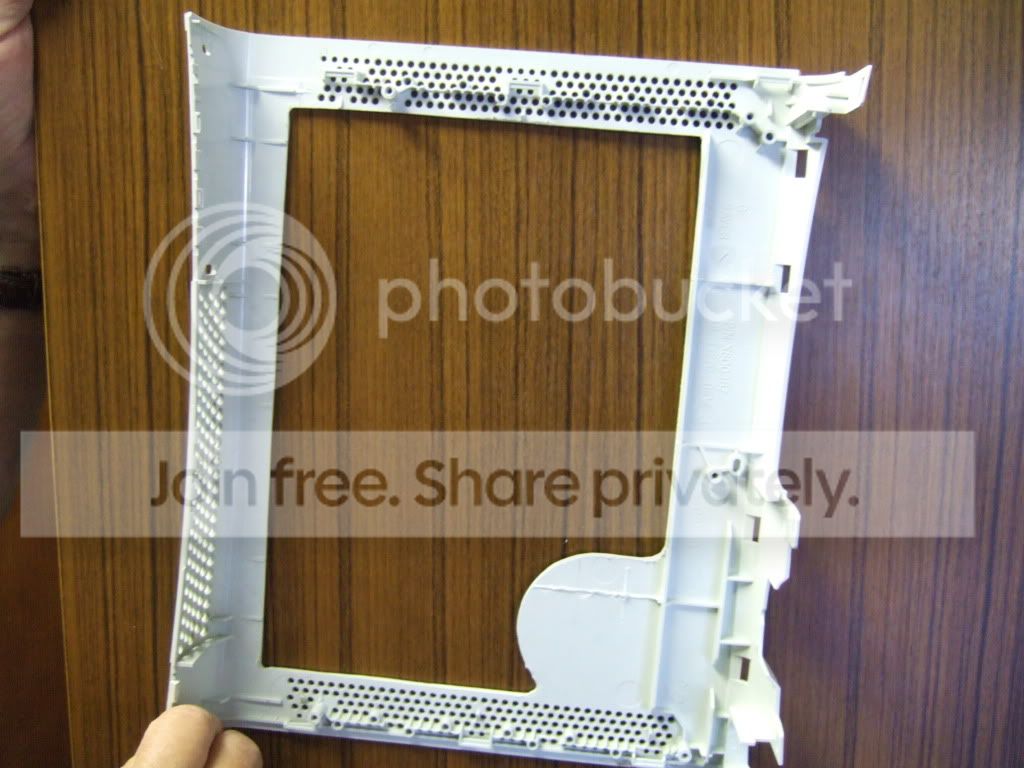

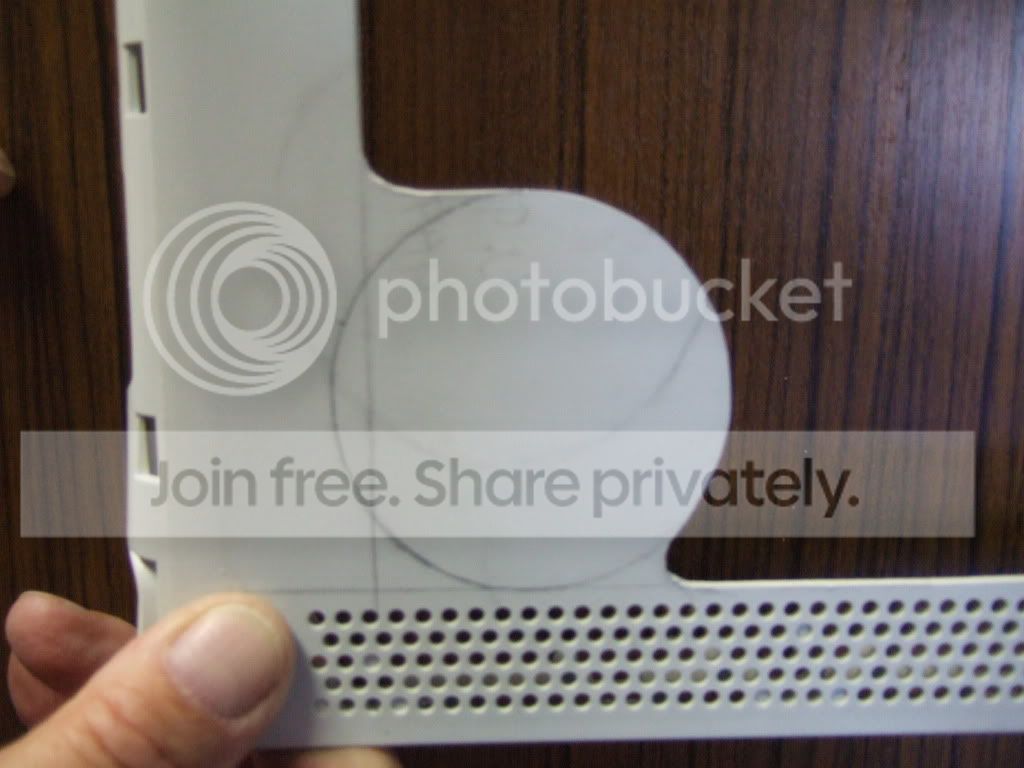

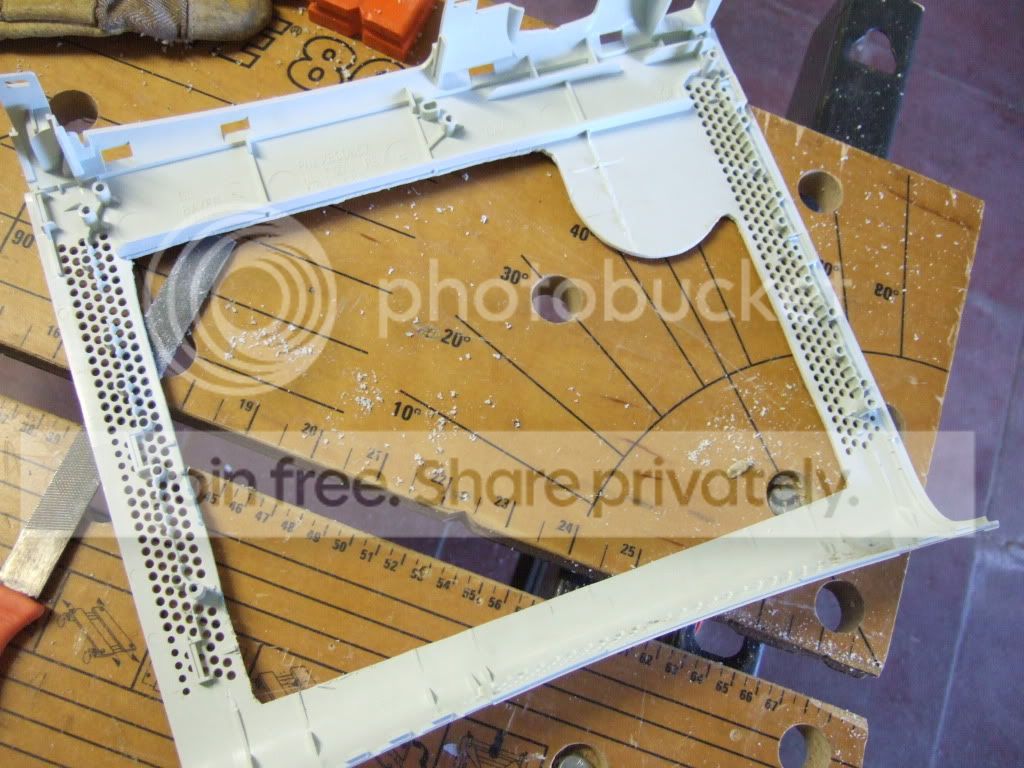

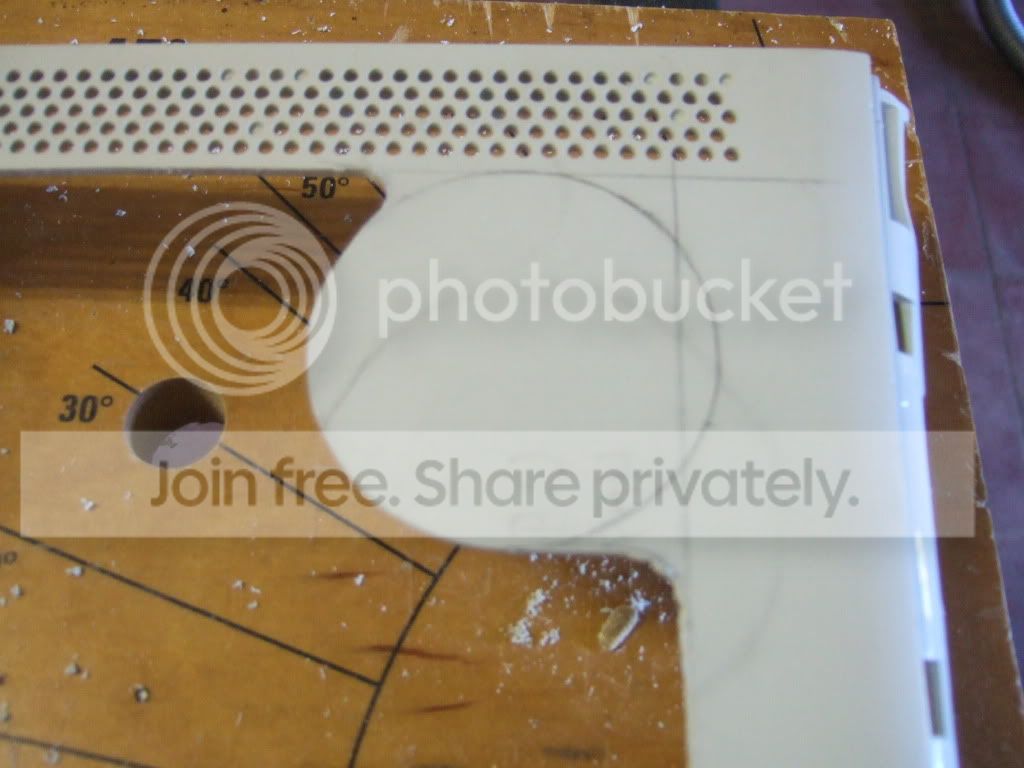

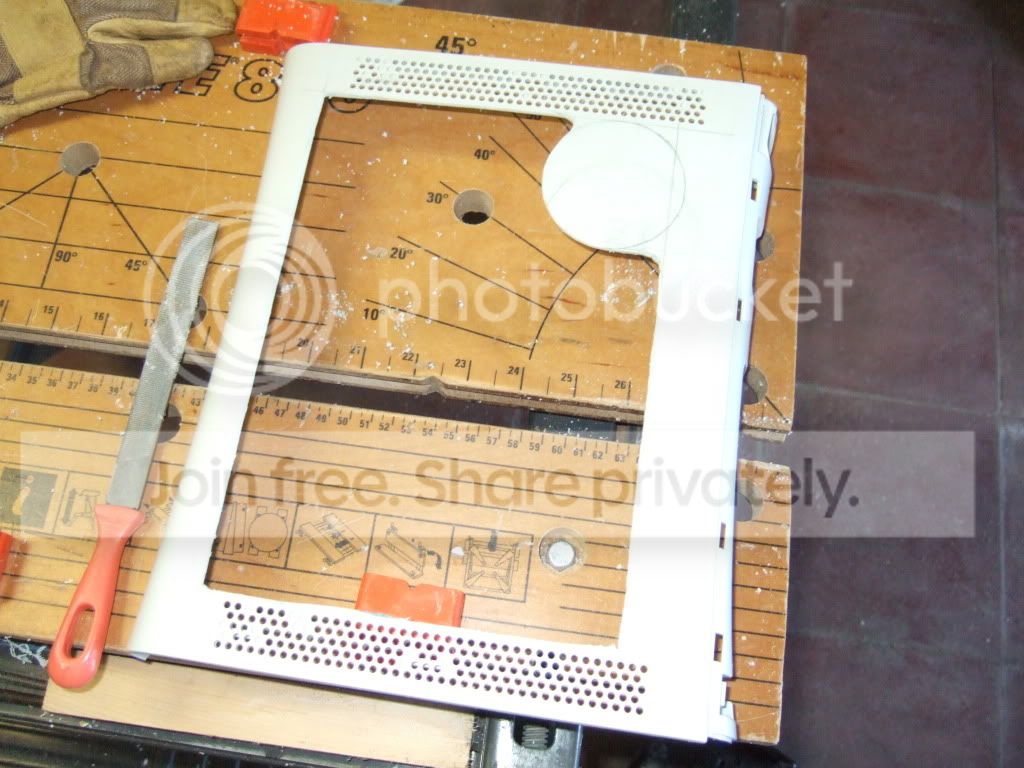

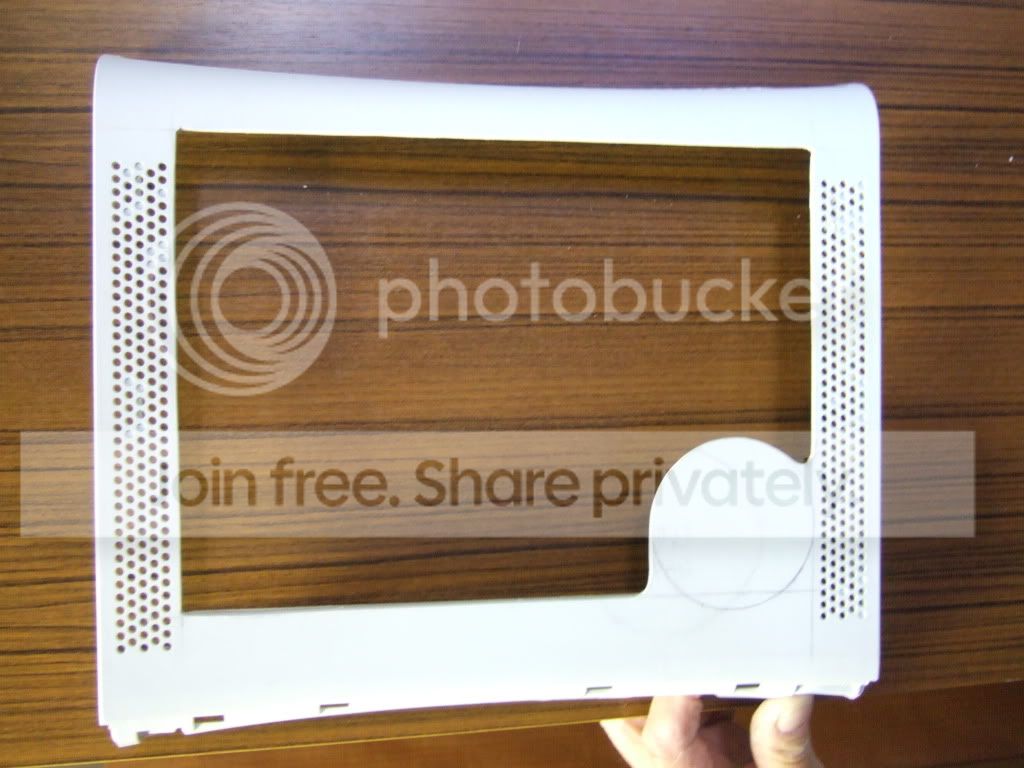

cut-out in panel van de xbox360 case om daarna window te plaatsen:
(weinig uitleg daar de beelden voor zich spreken)








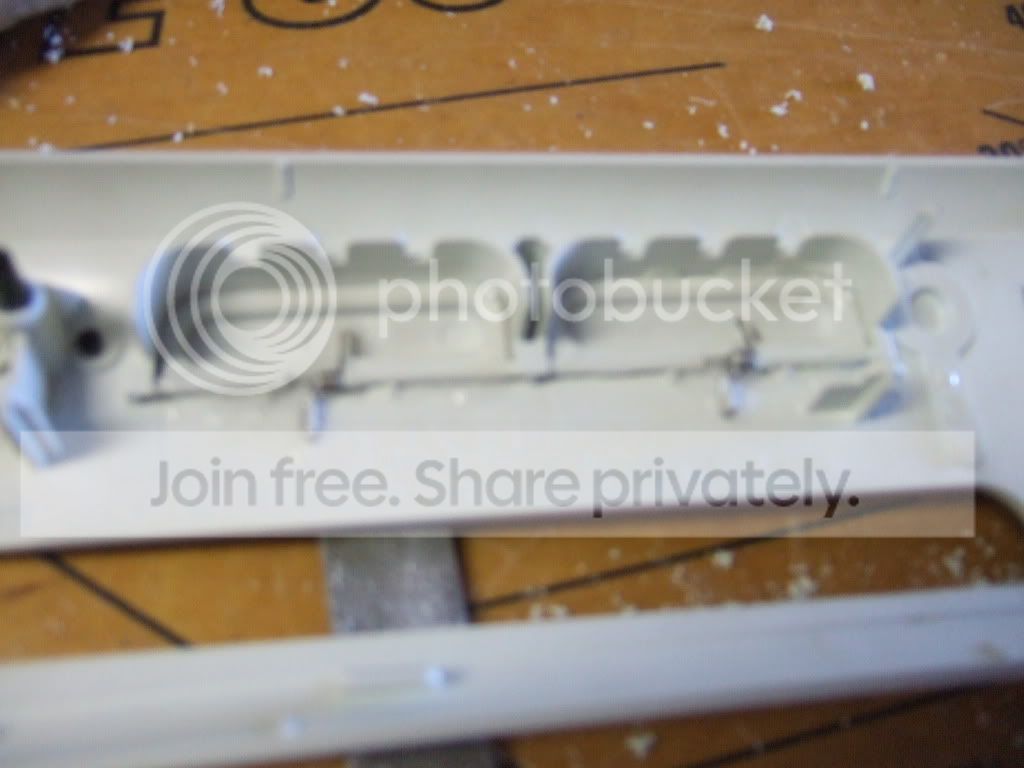

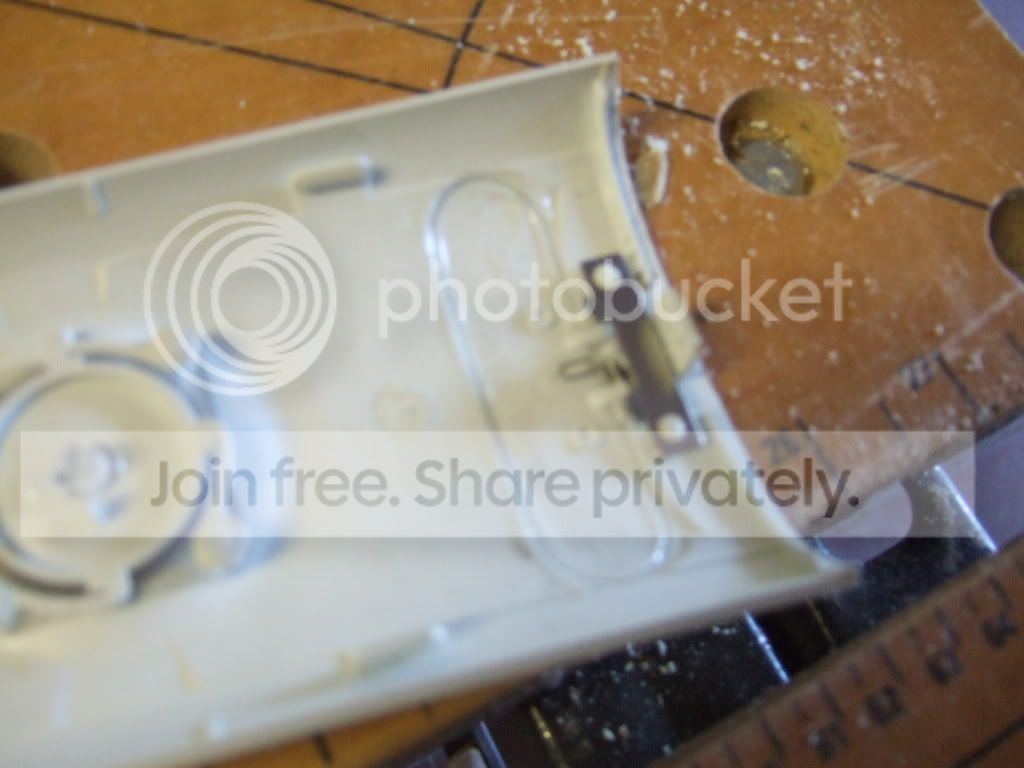

achterkant van faceplate dichtplakken voor later gleufjes voor usb en memory unit weg te werken.



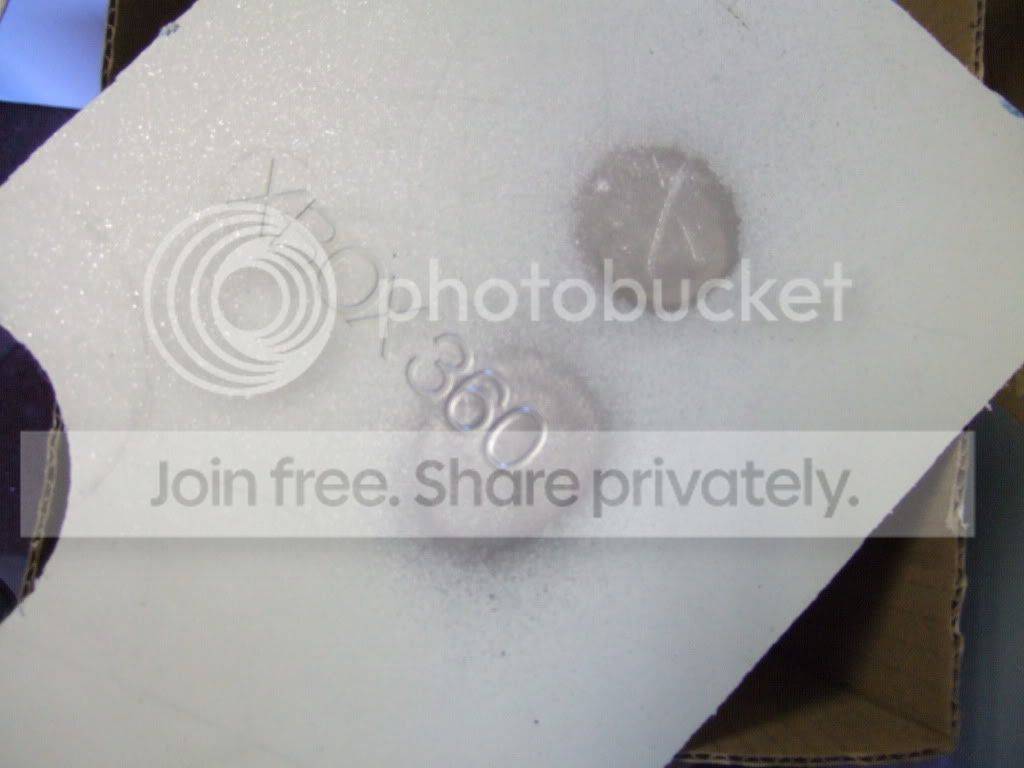

kleine test voor verf (suuupppeer oude verf van 1995) :p kwas dan nog 5 jaar fzo


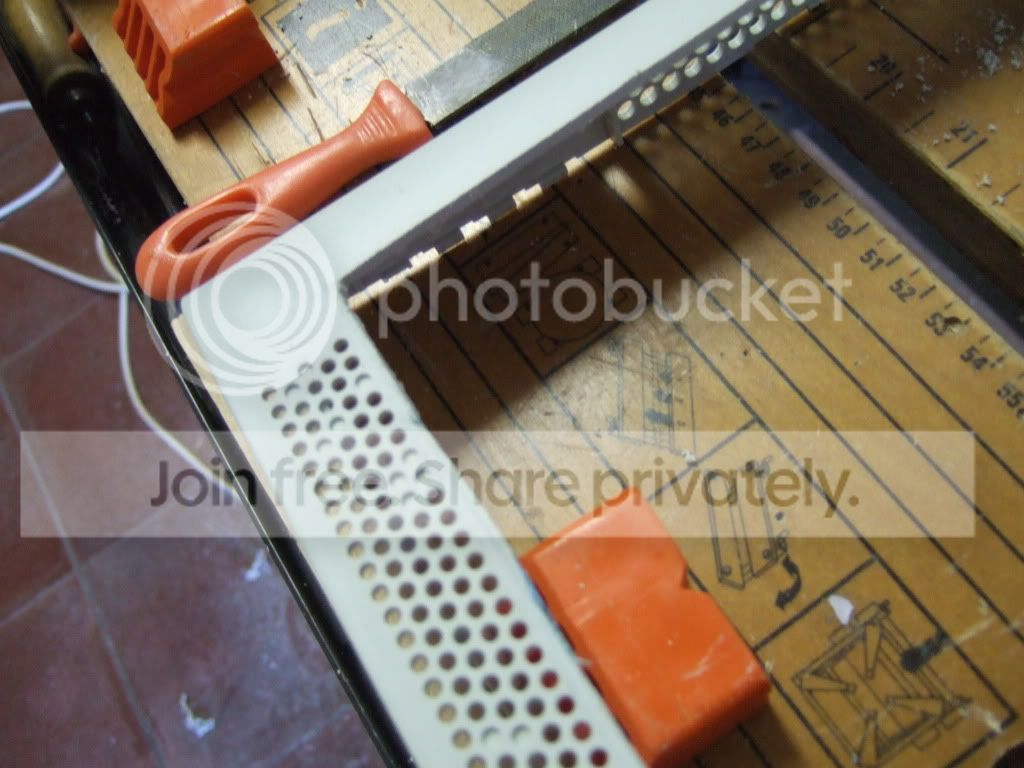

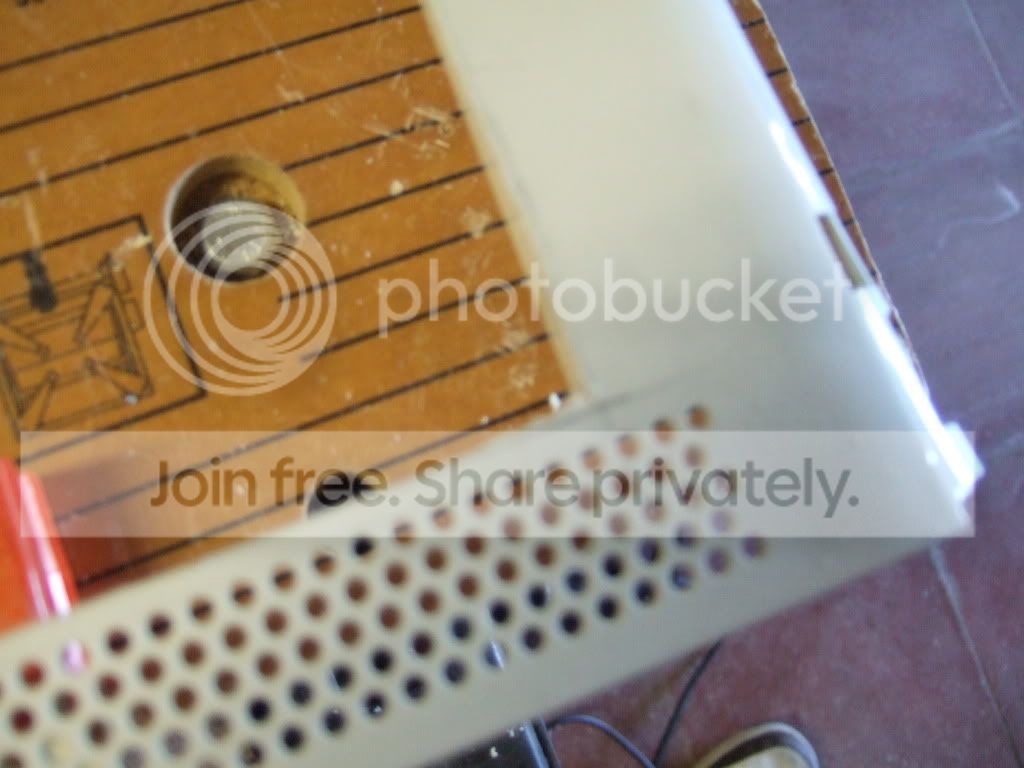

en verder met afwerking cut-out




xbox360 logo hergebruiken dus uitsnijden


en voila binnenkort nieuwe updates met faceplate en mss al geverfde sideplates? who knows :p
