Dag techneuten,



Ik ben momenteel een oud RC wagentje aan het omvormen tot een telegeleide cameradolly om volgshots te maken.

Probleem: Het wagentje is te krachtig, bij de minste druk op de trigger schiet het ding vooruit.

Research: ik heb al her en der zitten googlen, en één van de oplossingen bleek de stroomtoevoer tot het motortje te beperken. Er waren ook nog suggesties om met gears te werken, maar dat lijkt me moeilijk te installeren aangezien het meer speelgoed is dan een echte custom RC build.

Oplossing: Ideaal zou zijn dat ik een weerstand voor de motor zou kunnen steken met een schakelaartje met 3 settings op. Mocht dat te ingewikkeld zijn, is een beperking van de snelheid op zich meer dan genoeg.

Vaardigheden: Ik ben een echte newbie als het aankomt op elektrische kringen en zo. De basis van het middelbaar zit inmiddels al weer ver weg. Solderen en zo zal nog wel lukken. Maar wat ik mankeer aan skills, maak ik wel goed met lange uren aan trial & error.

Foto's:





Mochten er nog andere onderdelen foto's vandoen hebben, vraag maar!



Suggesties?
g

gumball4000

Legacy Member
squan zei:
Dag techneuten,



Ik ben momenteel een oud RC wagentje aan het omvormen tot een telegeleide cameradolly om volgshots te maken.

Probleem: Het wagentje is te krachtig, bij de minste druk op de trigger schiet het ding vooruit.

Research: ik heb al her en der zitten googlen, en één van de oplossingen bleek de stroomtoevoer tot het motortje te beperken. Er waren ook nog suggesties om met gears te werken, maar dat lijkt me moeilijk te installeren aangezien het meer speelgoed is dan een echte custom RC build.

Oplossing: Ideaal zou zijn dat ik een weerstand voor de motor zou kunnen steken met een schakelaartje met 3 settings op. Mocht dat te ingewikkeld zijn, is een beperking van de snelheid op zich meer dan genoeg.

Vaardigheden: Ik ben een echte newbie als het aankomt op elektrische kringen en zo. De basis van het middelbaar zit inmiddels al weer ver weg. Solderen en zo zal nog wel lukken. Maar wat ik mankeer aan skills, maak ik wel goed met lange uren aan trial & error.

Foto's:





Mochten er nog andere onderdelen foto's vandoen hebben, vraag maar!



Suggesties?
Klik om te vergroten...


Een Nikon te krachtig?..:ironic:
Wat is dit dan?

https://www.youtube.com/watch?v=pIBWrSQsK94&spfreload=10
Die wagens gaan 120-140Kmh in een paar seconden :p
w

wiseguy444

Legacy Member
Een weerstand tussen de rode draad steken.
hoe hoger uw getal hoe trager.
Probeer eens met 10 ohm, 27ohm tot 47 ohm
http://www.esdsite.nl/elektronica/kleurcode1.png
De zwarte gewoon aansluiten terug

Andere tandwielen enzo ga je voor een nikon niet vinden.
Dan moet je al een tamiya nemen en er een crawler motor insteken met 55turns
C

Ceekay01

Legacy Member
PWM, pulse width modulation. Dit is een veelgebruikte techniek om snelheden te regelen, ik weet wel niet hoe ver dat verkrijgbaar is in kitjes.

Een regelbare weerstand (volumeknop oudere radio) is ook een optie, dan kan je hem instellen op wat je wilt.

Het verschil zit hem in het verbruik. Een weerstand is een actief vermogen en zal dus ook warm worden, maar of je dat zal voelen in de batterijduur t.o.v. PWM kan ik niet zeggen.


Verzonden vanaf mijn iPhone met behulp van Tapatalk
s

squan

Legacy Member
Ceekay01 zei:
PWM, pulse width modulation. Dit is een veelgebruikte techniek om snelheden te regelen, ik weet wel niet hoe ver dat verkrijgbaar is in kitjes.

Een regelbare weerstand (volumeknop oudere radio) is ook een optie, dan kan je hem instellen op wat je wilt.

Het verschil zit hem in het verbruik. Een weerstand is een actief vermogen en zal dus ook warm worden, maar of je dat zal voelen in de batterijduur t.o.v. PWM kan ik niet zeggen.
Klik om te vergroten...

Thanks! Ben gisteren om een potentiometertje geweest, maar die is meteen doorgebrand... Dus heb me zo'n PWM controllertje besteld:

MaiTech 03100658 PWM DC 1.8V / 3V / 5V / 6V / 12V / 2A Motor Speed Controller / Switch - Green - Free Shipping - DealExtreme
w

wiseguy444

Legacy Member
Ik hoop dat het lukt maar ik vrees ervoor.
7.2V x 2A= 14.4 Watt
een Rc motor vraagt toch snel 100Watt.
(weet niet zeker bij nikon)
Dan zit je al snel aan een 15Amp
Pwm is zeker een mogelijkheid maar je moet er 1 vinden die de ampérès aankan.
Dan ga je al snel veel meer geld kwijt zijn dan de enkele eurocenten voor een weerstandje( vandaar mijn voorstel om een weerstandje te plaatsen).
Het stroomverbruik van een weerstandje tegen een pwm module zal niet veel verschillen en niet voelbaar zijn bij de rijtijd.
s

squan

Legacy Member
wiseguy444 zei:
Ik hoop dat het lukt maar ik vrees ervoor.
7.2V x 2A= 14.4 Watt
een Rc motor vraagt toch snel 100Watt.
(weet niet zeker bij nikon)
Dan zit je al snel aan een 15Amp
Pwm is zeker een mogelijkheid maar je moet er 1 vinden die de ampérès aankan.
Dan ga je al snel veel meer geld kwijt zijn dan de enkele eurocenten voor een weerstandje( vandaar mijn voorstel om een weerstandje te plaatsen).
Het stroomverbruik van een weerstandje tegen een pwm module zal niet veel verschillen en niet voelbaar zijn bij de rijtijd.
Klik om te vergroten...

Ik had een potentiometer van 100 Ohm gekocht bij Gotron, was de lichtste die ze hadden. Ik sloot die aan, en verstelde de knop van volledige weerstand naar geen weerstand. En ofwel gebeurde er niks, ofwel ging de motor wel trager maar dan begon de weerstand te roken en uiteindelijk door te branden... Geen idee of ik iets verkeerd deed.

Zou deze PWM dan misschien beter zijn? Het mag wat meer kosten dan enkel eurocenten, zolang ik er op den duur geen 50 euro aan hang is 't ok.
A

Andrieske

Legacy Member
Waarom probeer je niet om aan de trigger een weerstand toe te voegen, die zal toch ook op een soort potentiometer werken. Dan hoef je je ook niet druk te maken om het vermogen wat die motor nodig heeft en of de componenten hiervoor geschikt zijn.
C

Ceekay01

Legacy Member
Ik denk niet dat die veel meer dan 2A trekt. Aangezien de batterij 1.6Ah is, bij die 100W dat jij zegt zal hij 13A trekken, dat is goed voor 7 minuten.

Meten is weten, meet gewoon eens de stroom of kijk naar de gegevens op het motortje, daarna kan je een gepaste potentiometer of pwm module vinden.


Verzonden vanaf mijn iPhone met behulp van Tapatalk
C

Ceekay01

Legacy Member
Mss een stom idee wat mij net binnen schiet, maar hang er eens in serie geplaatste oplaadbare AA batterijen aan. Je kan zo 1,5-3-4,5-6-7,5V maken en die kunnen toch ook al vlug 2Ah aan.


Verzonden vanaf mijn iPhone met behulp van Tapatalk
M

Matthias9L

Legacy Member
Ik geloof dat het een leuke hobby of experiment is, maar wat ga je er in de praktijk aan hebben?
Je kan er misschien een foto van een poes of egel mee maken in de tuin, als de ondergrond het toelaat.

Volgshots, wat ga je volgen?
Suggestie: een drone met camera...
C

Ceekay01

Legacy Member
Matthias9L zei:
Ik geloof dat het een leuke hobby of experiment is, maar wat ga je er in de praktijk aan hebben?
Je kan er misschien een foto van een poes of egel mee maken in de tuin, als de ondergrond het toelaat.

Volgshots, wat ga je volgen?
Suggestie: een drone met camera...
Klik om te vergroten...

Ik kan al veel toepassingen bedenken hoor, vooral bij sporten zoals skaten en bmxen. Het wordt denk ik meer toegepast dan je eerst denkt. Ik zou er bevoorbeeld mee naar wat duiven op straat rijden en dan kan je ze vastleggen als ze opstijgen.


Verzonden vanaf mijn iPhone met behulp van Tapatalk
E

Epyon

Legacy Member
Bouw gewoon deze schakeling. Je kan alle componenten wel bij Gotron kopen/bestellen voor een paar euro's. Het is een heel eenvoudig te solderen PWM regelaar die dankzij de BUZ11 mosfet tot 30A kan regelen. Ik gebruik deze zelf ook voor mijn LED strips.
H

HUSKE

Legacy Member
Ceekay01 zei:
Ik denk niet dat die veel meer dan 2A trekt. Aangezien de batterij 1.6Ah is, bij die 100W dat jij zegt zal hij 13A trekken, dat is goed voor 7 minuten.

Meten is weten, meet gewoon eens de stroom of kijk naar de gegevens op het motortje, daarna kan je een gepaste potentiometer of pwm module vinden.
Klik om te vergroten...

Het is niet omdat de batterij maar 1600mAh is dat de motor niet meer verbruikt. Vooral het verbruik onder belasting zal aanzienlijk hoger liggen.
Ik rij met een 5700mAh batterij (7.4V) en toch kan mijn motortje 61A trekken (449W). Een niko zal zo krachtig niet zijn, maar zou het toch maar eens goed opzoeken voordat je vanalles gaat stuk smelten :).
C

Ceekay01

Legacy Member
HUSKE zei:
Het is niet omdat de batterij maar 1600mAh is dat de motor niet meer verbruikt. Vooral het verbruik onder belasting zal aanzienlijk hoger liggen.
Ik rij met een 5700mAh batterij (7.4V) en toch kan mijn motortje 61A trekken (449W). Een niko zal zo krachtig niet zijn, maar zou het toch maar eens goed opzoeken voordat je vanalles gaat stuk smelten :).
Klik om te vergroten...

Ik had zo een hoge stromen niet verwacht, want dan moet je al kabels gebruiken van 3,5mm. Weer iets bij geleerd :)


Verzonden vanaf mijn iPhone met behulp van Tapatalk
I

IkKe

Legacy Member
Andrieske zei:
Waarom probeer je niet om aan de trigger een weerstand toe te voegen, die zal toch ook op een soort potentiometer werken. Dan hoef je je ook niet druk te maken om het vermogen wat die motor nodig heeft en of de componenten hiervoor geschikt zijn.
Klik om te vergroten...

Jongens, waarom niet gewoon deze oplossing? Imho beste antwoord van heel deze pagina.
In de afstandsbediening spreek je niet over zo een stromen dus zou het een minder groot probleem moeten zijn.
E

ElZ

Legacy Member
in den tijd toen men nog niet beschikte over fancy elektronica om zaken als pulse width modulation toe te passen gebruikte men een weerstand om het vermogen van de motor te regelen
getuige de nog bestaande tamiya mechanical speed controller , het volstaat dan om zo'n type weerstand (keramische behuizing) te gaan toepassen in uw project zoals u geprobeerd hebt met een ongeschikte potentiometer :)


hier zie je de weerstand met een fancy hitteschildje dat inadequaat is de gebruiker te beschermen tegen brandwonden , getuige mijn 8 jarige ikke :(
https://www.google.be/search?q=tami...p%3A%2F%2Fwww.dansdata.com%2Fta04.htm;400;336

een meer traploos design met een geschikte regelbare weerstand
https://www.google.be/search?q=tami...ves%2Ftamiya-can-am-lola-rm-mk1-1980;1024;744

maar gij moet gewoon een aantal weerstandjes hebben die u toelaten de snelheid te regelen voor wat ge wilt
H

HUSKE

Legacy Member
Ceekay01 zei:
Ik had zo een hoge stromen niet verwacht, want dan moet je al kabels gebruiken van 3,5mm. Weer iets bij geleerd :)


Verzonden vanaf mijn iPhone met behulp van Tapatalk
Klik om te vergroten...

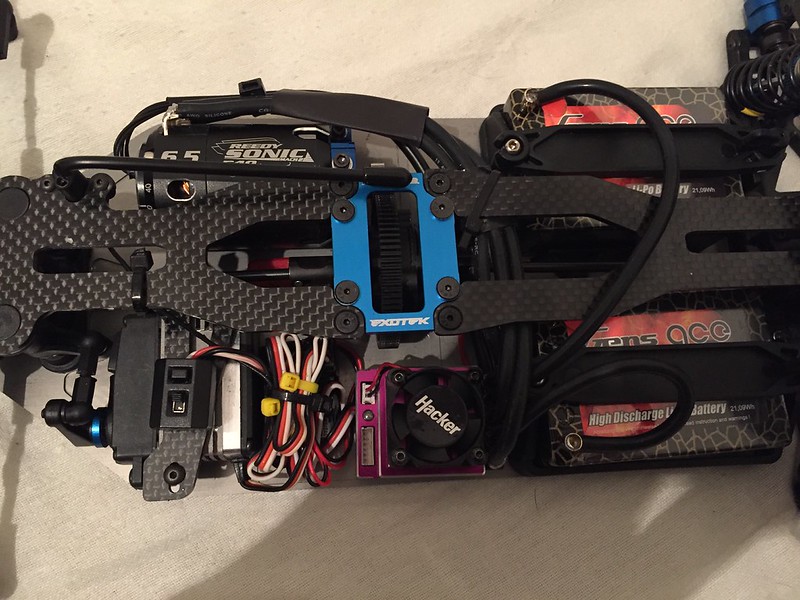

Kabels zijn vrij serieus ja. Autotje schaal 1/10 (met 450W motortje)
