TooChé zei:
Na klein uurtje te zoeken en nog niet vinden wat ik nodig heb, hoop ik om hier dé specialist te treffen
Ik ben simpelweg op zoek naar een doorgangsserie klem voor mijn 24v & massa te verdelen. In industriële kasten ziet ge dat vaak, liefst dan met een overbrugging erbij zodat ik van mijn transfo de 24v kan voeden en voor de rest kan aftakken om al mijn kabels van drukknoppen en dergelijke er simpel op aan te sluiten.
Nu , ik gebruik waarschijnlijk niet de juiste termen om te vinden wat ik zoek. Iemand die me op weg kan zetten ?

Correcte naam is rijgklem.

https://www.conrad.be/p/phoenix-con...ntal-polen-2-014-mm-4-mm-grijs-1-stuks-658692
En de doorverbindingsrail (je knipt die af op de lengte dat je ze wil hebben):
https://www.conrad.be/p/geleiderbrug-fbs-20-5-phoenix-contact-inhoud-1-stuks-744099

Ook niet vergeten, de eindstop, zodat ze netjes op hun plaats blijven:
https://www.conrad.be/p/euk-eindhouder-euk-phoenix-contact-inhoud-1-stuks-673818
En de eindplaat om to zorgen dat van de laatste klem het koper niet bloot is:
https://www.conrad.be/p/universele-...ut-2510-phoenix-contact-inhoud-1-stuks-744582

sandervdw · 31 mrt 2020

berenod zei:
En de eindplaat om to zorgen dat van de laatste klem het koper niet bloot is
https://www.conrad.be/p/universele-...ut-2510-phoenix-contact-inhoud-1-stuks-744582

Been there. Man, dat deed zeer.

Verstuurd vanaf mijn ONEPLUS A5010 met Tapatalk

Secj · 31 mrt 2020

MrKend54l zei:
Elk stopcontact met 5g2,5 naar de kast

Het mag een centje kosten das duidelijk!

Hier ook loxone. Veel inputs via gewoon DI. Bewegingsmelders en sommige verlichting op tree (RGBW dims).

Zonder de grootte van het huis of aantal stopcontacten zegt dat natuurlijk niet veel

..

De elektriciteits/it-kast liggen heel centraal en dus zijn de kabels allemaal redelijk kort en makkelijk te leggen zonder te veel zware/grote punten met teveel kabels.

Ik kon werkelijk in 360° vertrekken zowel horizontaal als verticaal

.

Als ik snel is terugkijk was het +- €800 elektriciteitskabels en €300 aan datakabel (EIB/Cat 7 sftp). Hoeveel meter geen idee meer. Had wel nog wat overschot.

Dit is wel exclusief een dikke lange 5g10/4x16 kabels, die waren best duur op zich, maar wel 5g6 naar de keuken/terras + aarding (16mm2) en pennen.
Naar de lichtpunten is het wel 5G1,5, hetzelfde voor alle ramen.

Aangezien alles in ster ligt moest ik ook geen kabels tussen schakelaars ofzo trekken. En vooral niet uitslijpen! Toch wel een niet te vergeten pluspunt van een steropstelling m.i.

Heb nu niet direct een idee of dat nu duur is.
Wat waren de kabelkost/aantallen bij jullie?

Het was mij dat alvast waard

... En ze zelf plaatsen kost niets buiten tijd.

sandervdw · 31 mrt 2020

Kost: geen idee.

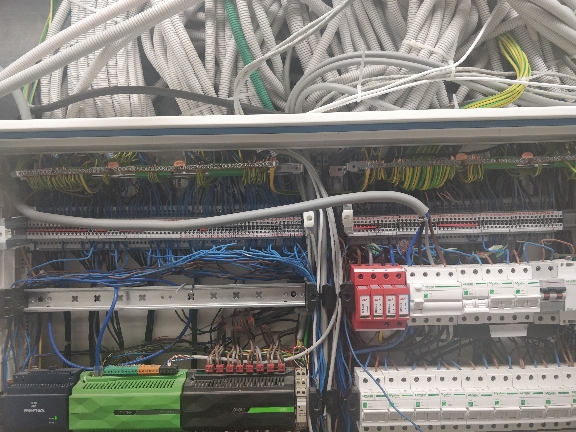

Aantallen: zie foto

Verstuurd vanaf mijn ONEPLUS A5010 met Tapatalk

Valyra · 31 mrt 2020

sandervdw zei:
Kost: geen idee.
Aantallen: zie foto

Verstuurd vanaf mijn ONEPLUS A5010 met Tapatalk

Dit moet nog afgewerkt worden neem ik aan?

sandervdw · 31 mrt 2020

Valyra zei:
Dit moet nog afgewerkt worden neem ik aan?

Komen nog houten panelen voor (als ik ooit zin heb om ze te hangen)

Verstuurd vanaf mijn ONEPLUS A5010 met Tapatalk

Secj · 31 mrt 2020

Hier zijn het een 60-70 tal elektriciteitskabels die centraal toekomen + dan 20 SFTP en 10 EIB's. Maar die liggen redelijk mooi.

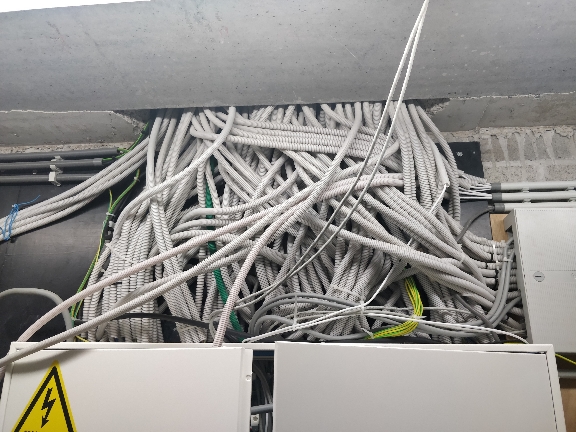

Foto van tijdens de opbouw, de onderkant is wel iets voller:

sandervdw; ik gok dat rechtsboven uw telefooncentrale bakske is?

sandervdw · 31 mrt 2020

Secj zei:
Hier zijn het een 60-70 tal elektriciteitskabels die centraal toekomen + dan 20 SFTP en 10 EIB's. Maar die liggen redelijk mooi.

Foto van tijdens de opbouw, de onderkant is wel iets voller:

sandervdw; ik gok dat rechtsboven uw telefooncentrale bakske is?

Klopt. Wij hebben duidelijk wel meer aansluitingen

122 van die klemmetjes hier

Verstuurd vanaf mijn ONEPLUS A5010 met Tapatalk

Secj · 31 mrt 2020

sandervdw zei:
Klopt. Wij hebben duidelijk wel meer aansluitingen

122 van die klemmetjes hier

Dat was natuurlijk enkel een foto van de bovenkant

.
De onderkant is nog 1,5 of meer het aantal op de foto.
Kheb spijtig geen volledige foto bij de hand.

Maar aan 122 kom ik wel niet

Voordeel van van zo'n topjob wago klem is wel dat je in principe een 3g kabel kan aansluiten op 1 klem van 5mm.
Bij een 5g op 2 klemmen, dus 10mm per kabel.
Heel compact dus.

Bimmer · 31 mrt 2020

sandervdw

Dat kan properder he.

Hier zijn alle kabels proper geleid naar de kast en in een kabelgoten. Was wel een kut jobke en nam wat tijd in beslag.

sandervdw · 31 mrt 2020

Bimmer zei:
sandervdw

Dat kan properder he.

Hier zijn alle kabels proper geleid naar de kast en in een kabelgoten. Was wel een kut jobke en nam wat tijd in beslag.

We hebben dat overwogen, maar dan kwam het er eigenlijk op neer om de kabels niet recht boven de kast te laten uitkomen. Dan kan je al een soort "voorsortering" doen.

Het grote probleem bij ons was dat je geen oneindig groot gat in uw predallen kunt maken he. Waardoor je uw kabels dus ook niet kan filteren van welke naar waar moet.

Verstuurd vanaf mijn ONEPLUS A5010 met Tapatalk

Bimmer · 1 apr 2020

sandervdw zei:
We hebben dat overwogen, maar dan kwam het er eigenlijk op neer om de kabels niet recht boven de kast te laten uitkomen. Dan kan je al een soort "voorsortering" doen.

Het grote probleem bij ons was dat je geen oneindig groot gat in uw predallen kunt maken he. Waardoor je uw kabels dus ook niet kan filteren van welke naar waar moet.

Verstuurd vanaf mijn ONEPLUS A5010 met Tapatalk

Je had u kabels toch al kunnen voorsorteren boven en zo naar beneden begleiden in een kabelgoot? Dan had je zelf u gat kunnen verkleinen, nu neem het veel plaats in beslag, omdat het een wir war is.

Ik zelf legde ook eerst een hoop kabels, ik legde die maar vast tot een meter of 3 van de kast. Nadien ging ik die voorsorteren en maakte ik die vast met montageband. De volgende hoop kabels maakte ik dan bovenop de rest voorgesorteerde kabels. Ik moest enkel op laatste wel opletten dat ik niet te hoog ging, anders staken ze boven de PUR. Maar zo kun je heel compact werken, als je zag hoe dat het er eerst uit zag toen het een wir war was, dan zag je de vloer niet in die kamer.
Dit was dan mijn eerste "batch" kabels.

Ik had dan ook al voor dat deel kabelgoten geplaatst en daar kon ik dan ook in lagen werken. Ik werkte dan 1 laag af en maakte die daar met montageband vast en kon ik nadien een 2de laag op vast maken en nog een 3de laag. Als ik die kabels er zo maar los had in gedaan, dan had ik nog 2 extra kabelgoten moeten plaatsen.

Of die kabels daar nu naar boven moeten gaan naar een kast of naar beneden door de predallen, maakt weinig uit.

MrKend54l · 1 apr 2020

Bimmer zei:
Je had u kabels toch al kunnen voorsorteren boven en zo naar beneden begleiden in een kabelgoot? Dan had je zelf u gat kunnen verkleinen, nu neem het veel plaats in beslag, omdat het een wir war is.

Ik zelf legde ook eerst een hoop kabels, ik legde die maar vast tot een meter of 3 van de kast. Nadien ging ik die voorsorteren en maakte ik die vast met montageband. De volgende hoop kabels maakte ik dan bovenop de rest voorgesorteerde kabels. Ik moest enkel op laatste wel opletten dat ik niet te hoog ging, anders staken ze boven de PUR. Maar zo kun je heel compact werken, als je zag hoe dat het er eerst uit zag toen het een wir war was, dan zag je de vloer niet in die kamer.
Dit was dan mijn eerste "batch" kabels.

Ik had dan ook al voor dat deel kabelgoten geplaatst en daar kon ik dan ook in lagen werken. Ik werkte dan 1 laag af en maakte die daar met montageband vast en kon ik nadien een 2de laag op vast maken en nog een 3de laag. Als ik die kabels er zo maar los had in gedaan, dan had ik nog 2 extra kabelgoten moeten plaatsen.

Of die kabels daar nu naar boven moeten gaan naar een kast of naar beneden door de predallen, maakt weinig uit.

Bimmer zei:
...

Voor alle duidelijkheid, zo hoor je het ook te doen

Dat vergt wat tijd dat klopt, maar dat win je dan weer terug al je gaat aansluiten.

Hoe Sander doet is hoe het niet moet

Daar zie je duidelijk dat daar geen beroepsfierheid in zit

Nu moet ik wel zeggen dat je precies wel een stevig aantal kabels hebt liggen. Kan je eens wat meer info geven over wat we juist allemaal zien?

desolation · 1 apr 2020

Bij mij ging dat niet, hier komt alles via 1 grote centrale schacht naar beneden. Alles wel gegroepeerd in de schacht en dan in een metalen kabelgoot geleid.
Dat komt dan langs boven in de kast binnen op etageklemmen (zowel licht als stopcontacten als data)
Ik heb behoorlijk wat ruimte gewonnen bij het binnengaan in de kast door de preflex weg te nemen voor het in de verticale kunststof kabelgoot gaat die tussen kast en draadgoot zit.

Chauffagist · 1 apr 2020

Bimmer zei:
sandervdw

Dat kan properder he.

Hier zijn alle kabels proper geleid naar de kast en in een kabelgoten. Was wel een kut jobke en nam wat tijd in beslag.

Het is een It-er hé, niet te veel verwachten hé

...

Bimmer · 1 apr 2020

MrKend54l zei:
Nu moet ik wel zeggen dat je precies wel een stevig aantal kabels hebt liggen. Kan je eens wat meer info geven over wat we juist allemaal zien?

Wat je daar ziet zijn de stopcontacten, SVV voor de drukknoppen, verlichting, screens, contactsensors,..
Achteraf heb ik daar dan nog wat kabels bij gedaan voor bus systeem. De bewegingsmelder/RGBW dimmers op Tree en elk schakelpunt is ook nog verbonden met elkaar met utp, dat dan naar de kast loopt (heb ik er gelegd voor de toekomst). 4 kabels voor buiten. En dan hier en daar nog wat extra kabels, als je bezig bent kom je weer op nieuwe ideeën.
In de kast zitten 128 klemmen.

Ik heb besloten om de RGBW strips ter plaatsen te voorzien van voeding en dimmer. Elke plaats waar er eentje hangt, was plaats genoeg om nog een 8 module zekeringkastje te plaatsen en proper af te werken. Dus daar kon ik gewoon inpikken in een bestaande kring, ipv telkens een 7G te vertrekken. Zo is de afstand van u voeding naar strip ook klein. De gevelverlichting komen binnen, maar de rest van de buitenverlichting voorzie ik stroom vanuit het tuinhuis. Tuinverlichting/stopcontacten kabels en datakabels/coax voor buiten komen in het tuinhuis. Hier heb ik ook nog bus naartoe getrokken.

Data bekabeling zit hier niet. "Server kast" heb ik in de kelder gezet, evenals de coax uiteraard. Maar dat stelt nu niet zoveel voor bij mij. Ik wil nog enkel een NAS voorzien en dan zal het zo wel wat klaar zijn.
Ondertussen is dat uiteraard wel wat properder. Zijn er stopcontacten voorzien, zijn de gootjes afgewerkt en de kabels ook wat gefatsoeneerd.

Dat is even omslachtig, hoe het ongeveer is.

sandervdw · 1 apr 2020

Bimmer zei:
Ik moest enkel op laatste wel opletten dat ik niet te hoog ging, anders staken ze boven de PUR

Dat was dus de reden waarom dat bij ons niet ging. Bij jou komen de kabels dwars op een muur uit, maar dat ging bij ons niet.
Daarnaast komen de kabels ben de verdieping van de ene kant, en die van het gelijkvloers naar de andere kant. Dan zou je dus alles moeten "vlechten" als je voorsorteert. Aangezien de netwerkkabels, alarmkabels en schakelaar-kabels naar een andere plek moeten.

Moeilijk om uit te leggen, maar geloof mij, in onze situatie ging het niet anders

Verstuurd vanaf mijn ONEPLUS A5010 met Tapatalk

desolation · 1 apr 2020

Mijn patchkast is bijna even groot als mijn zekeringkast...
Zit ne 5-bay Synology in, AJAX hub en wat UBNT spul. Als ik er over nadenk hangt er hier alleen al van UBNT tegen de 5000 EUR omhoog :/

Bimmer · 2 apr 2020

sandervdw zei:
Dat was dus de reden waarom dat bij ons niet ging. Bij jou komen de kabels dwars op een muur uit, maar dat ging bij ons niet.
Daarnaast komen de kabels ben de verdieping van de ene kant, en die van het gelijkvloers naar de andere kant. Dan zou je dus alles moeten "vlechten" als je voorsorteert. Aangezien de netwerkkabels, alarmkabels en schakelaar-kabels naar een andere plek moeten.

Moeilijk om uit te leggen, maar geloof mij, in onze situatie ging het niet anders

Verstuurd vanaf mijn ONEPLUS A5010 met Tapatalk

De reden waarom ze dwars op de muur uitkomen, is omdat ik ervoor gezorgd heb dat ze dwars voor de muur uitkwamen.

Daarom dat ik in mijn vorige post ook zei dat je al ettelijke meters ervoor moet zorgen dat je ze al wat rangschikt. Afhankelijk hoe moeilijk en hoe meer kabels hoe groter die afstand.
Jij hebt u kabels langs meerdere kanten laten uitkomen tot aan u gat, tja dan is dat inderdaad een moeilijke en is u afstand te klein.

Feit dat de hoogte een rol speelde bij mij was, omdat ik beperkt was met de opening en deze ook volledig benut. Het feit dat het bij u nu lukt met zo een wir war, wilt dat net zeggen dat het kleiner zou zijn als je proper had gedaan. Bij u staat u kast in de kelder, bij mij staat die op 1ste verdiep, dus daar is de pur maar 7cm. op gelijksvloer is die een pak hoger. Als ik daar een probleem zou hebben met de hoogte, dan ben je al zotte dingen aan het doen. Maw ik wil de foto niet zien hoe dat het er boven uitziet.

Ik kon ook zoals u doen en de kabels langs alle kanten laten uitkomen en dan heb je nog maar een meter ofzo, om deze deftig te krijgen. Dat gaat idd niet lukken.

Het feit dat het bij u om een nieuwbouw gaat en dus u bekabeling nog zelf kon kiezen, kan ik u moeilijk geloven.

Je hebt letterlijk heel u vloerplaat ter beschikking er ligt nog geen chape. Als jij obstakels tegenkomt kan je elders al beginnen met te sorteren, jij bent niet verplicht om dat net voor de kast te doen.
Moest je nu met een renovatie zitten, waarbij je beperkt ben hoe je u kabels legt, snap ik dat.

Bimmer · 2 apr 2020

desolation zei:
Mijn patchkast is bijna even groot als mijn zekeringkast...
Zit ne 5-bay Synology in, AJAX hub en wat UBNT spul. Als ik er over nadenk hangt er hier alleen al van UBNT tegen de 5000 EUR omhoog :/

Wat doe je daar eigenlijk allemaal mee? Is dat puur voor privé of heb je dat nodig voor professionele doeleinden?

Ik ben niet zo thuis in de IT, dus ik zie weinig toepassing om zo'n kast in een gezinswoning te plaatsen.

Vraag is puur interesse.
