Iemand een idee van een normale prijs voor het opstellen van ééndraadsschema en situatieschets?

Al verschillende prijzen gevraagd.
Duurste is 12x hoger dan de goedkoopste.

Totaal geen idee van een reële prijs, dus wil niet zomaar voor de goedkoopste gaan om dan bedrogen uit te komen. If it looks to good to be true....

Het gaat dus puur om het op papier zetten met de juiste symbolen.
Uitzoeken op welke kring wat zit, hebben we zelf gedaan en opgelijst.

Totaal 22 kringen, maar op verschillende zit maar 1 aansluiting. (wasmachine, droogkast, oven, microgolf, ketel)

Prijzen variëren zo veel:
-12-20 euro per kring
-175-2150 all in
-150-300 voor papier + 20-60/uur opmaken

Thanks.
S

Skoebiedoe

Legacy Member
Zoek een paar voorbeelden op en doe het zelf ....is echt niet moeilijk en symbolen kan je vinden online (zoek op Arab elektrische symbolen ) , je geraakt daar al ver mee . ;)

Eendracht schema is gewoon wat lijntjes en symboliek aangeven per kring (dus zekering met nr of naam , schakelaar hoeveel lichtjes schakelt die , hoeveel stopcontacten op dei kring en dan gewoon. Op papier zetten .
Situatie schets is gewoon platte grond van verdiep en dan op ieder kamer aangeven wat je waar kan vinden (ongeveer moet niet op de mm juist zijn ) met de juiste symboliek (schakelaars , stopcontacten enz ...
M

MrKend54l

Legacy Member
2150€ voor gewoon over te tekenen wat jij aanlevert.
Voor die prijs doe ik het onmiddelijk!

Is echt een jobke van niks in feite. 175€ is in feite zelfs nog veel hiervoor.

Ben nu in feite sterk aan het twijfelen of ik je ook geen offerte zou geven hiervoor. Maar ben wel wat terughoudend voor de kwaliteit van uw uitzoekwerk, vooral om zever te vermijden


22 kringen is overigens wel veel. Maar als je uw microgolf al apart heb dan geraak je er natuurlijk wel snel
s

sandervdw

Legacy Member
MrKend54l zei:
2150€ voor gewoon over te tekenen wat jij aanlevert.
Voor die prijs doe ik het onmiddelijk!

Is echt een jobke van niks in feite. 175€ is in feite zelfs nog veel hiervoor.

Ben nu in feite sterk aan het twijfelen of ik je ook geen offerte zou geven hiervoor. Maar ben wel wat terughoudend voor de kwaliteit van uw uitzoekwerk, vooral om zever te vermijden


22 kringen is overigens wel veel. Maar als je uw microgolf al apart heb dan geraak je er natuurlijk wel snel
Klik om te vergroten...

Best wel grappig hoe die offertes blijkbaar opgemaakt worden.
"Per kring", want het is zoveel extra moeite om een extra kring te tekenen...
"20-60u werk", yeah right, 1-draadsschema voor ons huis zelf getekend, en was op een halve dag af (en ik ben geen elektricien).

Microgolf op aparte kring is niet zo uitzonderlijk he, bij ons is elk stopcontact in de keuken ook een aparte kring omdat er nu eenmaal nogal veel toestellen zijn die een aparte kring nodig hebben. Dat er dan in 1 van die stopcontacten toevallig maar een microgolf zit... (kan natuurlijk ook een combi-oven zijn).
m

mr.purple

Legacy Member
sandervdw zei:
"20-60u werk", yeah right, 1-draadsschema voor ons huis zelf getekend, en was op een halve dag af (en ik ben geen elektricien).

Microgolf op aparte kring is niet zo uitzonderlijk he, bij ons is elk stopcontact in de keuken ook een aparte kring omdat er nu eenmaal nogal veel toestellen zijn die een aparte kring nodig hebben. Dat er dan in 1 van die stopcontacten toevallig maar een microgolf zit... (kan natuurlijk ook een combi-oven zijn).
Klik om te vergroten...

Het is 20-60euro per uur werk. Maar als ik mijn post teruglees, kan ik begrijpen dat dit fout overkwam.

Het is enkel de microgolf btw, de oven staat ook op een aparte kring.

Vorige eigenaar was trouwens een elektricien. Die heeft er zijn werk van gemaakt:D

Enige probleem is dat die plots is overleden(ook de reden van verkoop) en de weduwe kon niets terugvinden van papierwerk.
Installatie was trouwens conform gecontroleerd, maar het controleorganisme houd de dubbel maar enkele jaren bij en is dus niet meer op te vragen.
Waarschijnlijk kunnen ze dat wel opzoeken, maar dan is dat gratis en nu konden ze die vrouw een keuring aanrekenen.

En bij die keuring is het dus afgekeurd wegens het ontbreken van die schema's.
m

mr.purple

Legacy Member
MrKend54l zei:
2150€ voor gewoon over te tekenen wat jij aanlevert.
Voor die prijs doe ik het onmiddelijk!

Is echt een jobke van niks in feite. 175€ is in feite zelfs nog veel hiervoor.

Ben nu in feite sterk aan het twijfelen of ik je ook geen offerte zou geven hiervoor. Maar ben wel wat terughoudend voor de kwaliteit van uw uitzoekwerk, vooral om zever te vermijden


22 kringen is overigens wel veel. Maar als je uw microgolf al apart heb dan geraak je er natuurlijk wel snel
Klik om te vergroten...

Mijn onderzoek was on-point, maar of het genoeg is weet ik niet :D

Alles aanzetten(lichten, toestellen), lampjes in stopcontacten - kring uitzetten - noteren wat er uitvalt

Nu heb ik een lijstje:
1) Verlichting living
2) Verlichting gang + slaapkamers
3) Verlichting keuken
4) Wasmachine
5) .....
M

MrKend54l

Legacy Member
mr.purple zei:
Mijn onderzoek was on-point, maar of het genoeg is weet ik niet :D

Alles aanzetten(lichten, toestellen), lampjes in stopcontacten - kring uitzetten - noteren wat er uitvalt

Nu heb ik een lijstje:
1) Verlichting living
2) Verlichting gang + slaapkamers
3) Verlichting keuken
4) Wasmachine
5) .....
Klik om te vergroten...
In feite is dat echt 3x geen werk. Is iets wat je relatief snel met Visio kan doen.
Of met de hand, dat mag ook.

Ik zal het anders vragen, wat mag het voor jou kosten?

Want als de prijs goed voor u is. En je hebt de garantie dat het correct gebeurt en eventueel er nodige aanpassingen gebeuren als er toch nog fouten zijn, dan zou ik het wel wagen erop.
d

desolation

Legacy Member
Idd, pakket met symbolen gratis downloaden voor Visio en dat is op een uur of 2 gemaakt.
l

lasportiva

Legacy Member
mr.purple zei:
Het is 20-60euro per uur werk. Maar als ik mijn post teruglees, kan ik begrijpen dat dit fout overkwam.

Het is enkel de microgolf btw, de oven staat ook op een aparte kring.

Vorige eigenaar was trouwens een elektricien. Die heeft er zijn werk van gemaakt:D

Enige probleem is dat die plots is overleden(ook de reden van verkoop) en de weduwe kon niets terugvinden van papierwerk.
Installatie was trouwens conform gecontroleerd, maar het controleorganisme houd de dubbel maar enkele jaren bij en is dus niet meer op te vragen.
Waarschijnlijk kunnen ze dat wel opzoeken, maar dan is dat gratis en nu konden ze die vrouw een keuring aanrekenen.

En bij die keuring is het dus afgekeurd wegens het ontbreken van die schema's.
Klik om te vergroten...

Als het toch conform was,waarom heeft de eigenaar niet meer zelf zijn perfecte schema ' s... Schema 's moeten ten allen tijde aanwezig zijn bij het hoofdschakelbord. Er is in den tijd veel goedgekeurd tussen pot en pint. Ons kent ons. Laks uw job doen als keurder is maklijk,maar het is allesinds niet zijn schuld vd keurder die ter plaatse gaat dat er geen schema's zijn. Als ik met mijn auto naar de keuring ga,en mijn voorlichten werken niet,verschiet ik niet dat deze word afgekeurd. Idem ivm schema's.
m

mr.purple

Legacy Member
lasportiva zei:
Als het toch conform was,waarom heeft de eigenaar niet meer zelf zijn perfecte schema ' s... Schema 's moeten ten allen tijde aanwezig zijn bij het hoofdschakelbord. Er is in den tijd veel goedgekeurd tussen pot en pint. Ons kent ons. Laks uw job doen als keurder is maklijk,maar het is allesinds niet zijn schuld vd keurder die ter plaatse gaat dat er geen schema's zijn. Als ik met mijn auto naar de keuring ga,en mijn voorlichten werken niet,verschiet ik niet dat deze word afgekeurd. Idem ivm schema's.
Klik om te vergroten...
Omdat
1) de eigenaar overleden is. Dus moeilijk te vragen en vrouw weet er niks van.

2) die schema's van toen waarschijnlijk toch niet meer kloppen. Was bijna aan het einde van de renovatie toen zijn kaars uitging.

Maar heb ondertussen al wel iemand gevonden die er dagelijks mee bezig is en eens een zaterdag langskomt. Komt dus wel in orde.


Verstuurd vanaf mijn GM1913 met Tapatalk
F

Five-seveN

Legacy Member
Ik had welgeteld niks behalve een 30 jaar oude indeling van het huis op bruin papier, zonder elektriciteit op.
Heeft me ongeveer 10 uur geduurd om de schets en eendraadschema in mspaint te maken. Met copy-paste van de symbolen uit allerlei sites etc.
Dus ik zou verwachten dat een professional met de juiste software packetten dit kan op de helft van de tijd, als hij zelf moet uitzoeken waar overal stopcontacten en lichten zijn enz.
Mijn verwachte prijs is dus 250-500 euro zo uit mijn duim gezogen.
T

TitaTovenaartje

Legacy Member
Als ze de stroom komen keuren en afkeuren.
Hoeveel kost dan een herkeuring?

En iemand een voorbeeld van een klassiek schema? (dus zonder domotica en teleruptors ed)
s

sandervdw

Legacy Member
TitaTovenaartje zei:
Als ze de stroom komen keuren en afkeuren.
Hoeveel kost dan een herkeuring?

En iemand een voorbeeld van een klassiek schema? (dus zonder domotica en teleruptors ed)
Klik om te vergroten...

Voor een 1-draadsschema is er geen verschil tussen domotica of niet. Dat gaat over de verbinding tussen uw zekeringen en hun verbruikers.

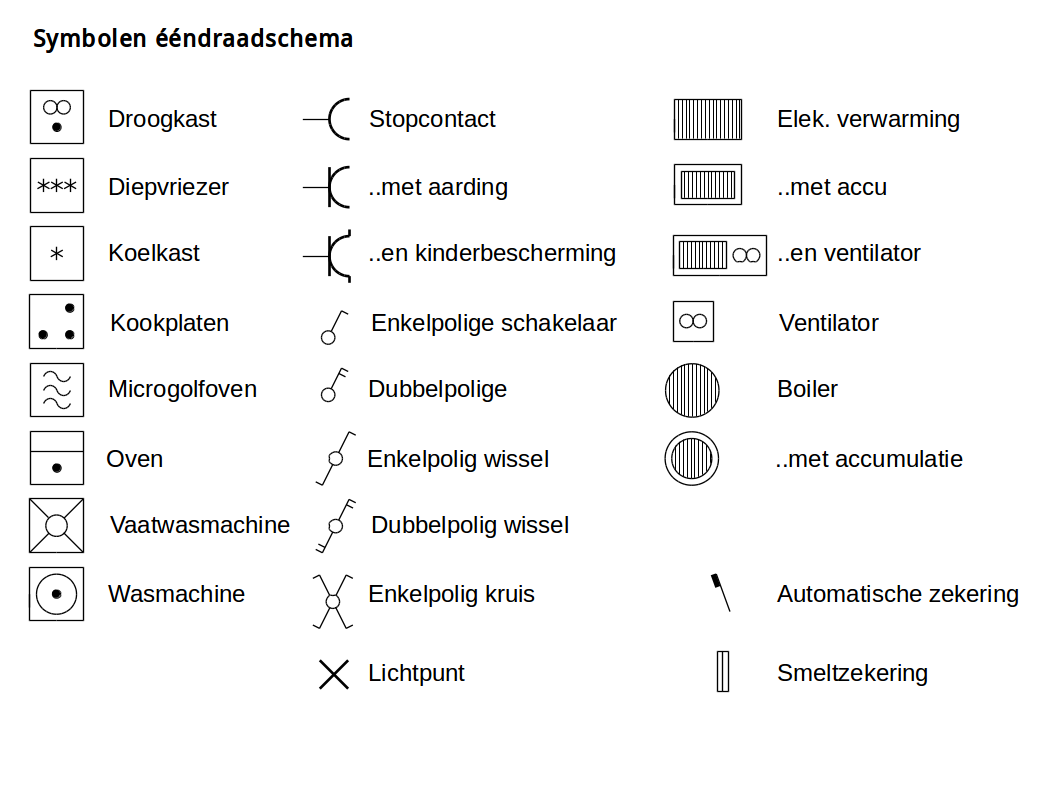

Dit is bvb een vrij typisch schema:


Hier zie je 21 kringen en op basis van dit lijstje kan je dat wel analyseren:
B

Bimmer

Legacy Member
sandervdw zei:
Voor een 1-draadsschema is er geen verschil tussen domotica of niet. Dat gaat over de verbinding tussen uw zekeringen en hun verbruikers.
Klik om te vergroten...

Voor een leek is dat wel wat een verschil. 24V zaken moeten niet gekeurd worden en moeten dus ook niet op eendraadschema en situatieschema staan. Als je dan afkomt met een voorbeeld van domotica, zijn er veel zaken niet duidelijk voor die persoon. Kan me dan wel voorstellen dat een "klassiek" eendraadschema hem meer hulp gaat bieden als voorbeeld. :)

Heel mijn stuurkring (en wrs ook bij u) is 24v, dus je zult geen drukknoppen zien op u eendraadschema en situatieschema bij iemand met domotica. Ik heb nog wel 24V situatieschema getekend, alsook mijn blad van de 24V klemmenstrook (heb zowel 24V als 230V klemmenstrook op papier). Maar dat is dan voor mij eigen.
s

sandervdw

Legacy Member
Bimmer zei:
Voor een leek is dat wel wat een verschil. 24V zaken moeten niet gekeurd worden en moeten dus ook niet op eendraadschema en situatieschema staan. Als je dan afkomt met een voorbeeld van domotica, zijn er veel zaken niet duidelijk voor die persoon. Kan me dan wel voorstellen dat een "klassiek" eendraadschema hem meer hulp gaat bieden als voorbeeld. :)

Heel mijn stuurkring (en wrs ook bij u) is 24v, dus je zult geen drukknoppen zien op u eendraadschema en situatieschema bij iemand met domotica. Ik heb nog wel een 24V eendraadschema en situatieschema getekend, maar dat is dan voor mij eigen.
Klik om te vergroten...

Ja klopt, het verschil is inderdaad dat bij een domoticasysteem uw lichtpunten rechtstreeks op uw zekering uitkomen zonder drukknop. En er zal hier en daar wel ergens een bewegingssensor ofzo tussen zitten.
Maar principieel blijft het wel hetzelfde natuurlijk. Als pure leek (lees: iemand die het verschil tussen Volt en Ampere niet snapt) zou ik er niet aan beginnen, maar anders is het eigenlijk wel te doen om het zelf te tekenen. Wij hebben het ook gewoon in autocad gedaan.
B

Bimmer

Legacy Member
sandervdw zei:
Ja klopt, het verschil is inderdaad dat bij een domoticasysteem uw lichtpunten rechtstreeks op uw zekering uitkomen zonder drukknop. En er zal hier en daar wel ergens een bewegingssensor ofzo tussen zitten.
Maar principieel blijft het wel hetzelfde natuurlijk. Als pure leek (lees: iemand die het verschil tussen Volt en Ampere niet snapt) zou ik er niet aan beginnen, maar anders is het eigenlijk wel te doen om het zelf te tekenen. Wij hebben het ook gewoon in autocad gedaan.
Klik om te vergroten...

Is zeker te doen om het zelf te tekenen. Veel stelt dat eigenlijk niet voor, je moet gewoon laten zien welke zaken op welke kring zit. Uiteindelijk kun je daar u eigen visie van maken. (soit moet ik niet aan u uitleggen, want dat zul jij ook wel weten. :p )
Zijn 2 voorbeelden van domotica allebei loxone (allebei ook al reeds gekeurd), maar toch anders getekend. (is niet van mijn installatie). Met deze voorbeelden zal tita niets zijn. :)

T

TitaTovenaartje

Legacy Member
Mja, ik heb geen autocad of weet ik veel welke speciale programmas
Mag dat gewoon op een A4 tje?
