hi guys,

het is enige tijd geleden dan ik nog op dit forum ben geweest door veel werk en die dinge. Ik heb ook nog geen enkel van mijn voorgaande mods afgekregen

Toch ben ik van plan om verder te gaan met het modden van Xbox360 stuff

idee:
ik heb hier een wireless controller liggen waarvan de linker trekker (LT-knop) van kapot is. Nu is het de bedoeling om daarvan een custom arcade stick van de maken.

SF arcade stick die in de winkel gekocht kan worden:


nu het verschil tussen deze versie en mijn ontwerp zijn:
- de prijs
- ik werk draadloos
- button layout

stappenplan:
controller uit elkaar halen:




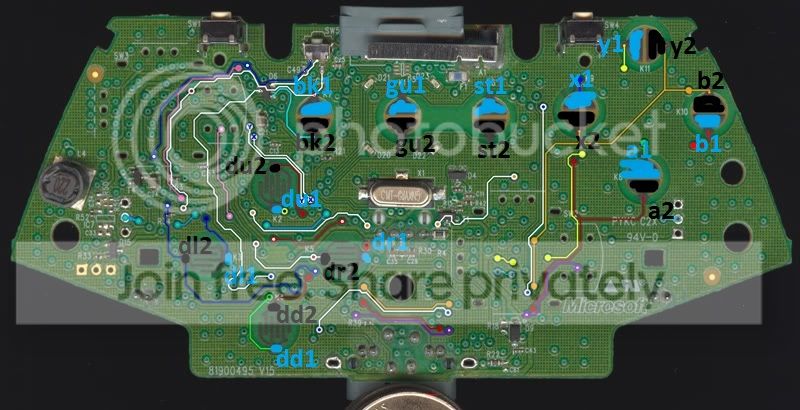

Overzichtje van het PCB (printed circuit board):


alle knoppen worden als volgt gelabeled:
A = A
B = B
X = X
Y = Y

DU = D-pad Up
DD = D-pad Down
DL = D-pad Left
DR = D-pad Right

BK = Back
ST = Start
GU = Guide
SY = Sync

LB = Left Bumper
RB = Right Bumper

elke knop heeft 2 spots op het PCB dat verbonden moeten worden (signal & ground). eens dat alle kabeltjes gesoldeerd zijn brengen we dit in een terminal strip om alles overzichtelijk te houden.

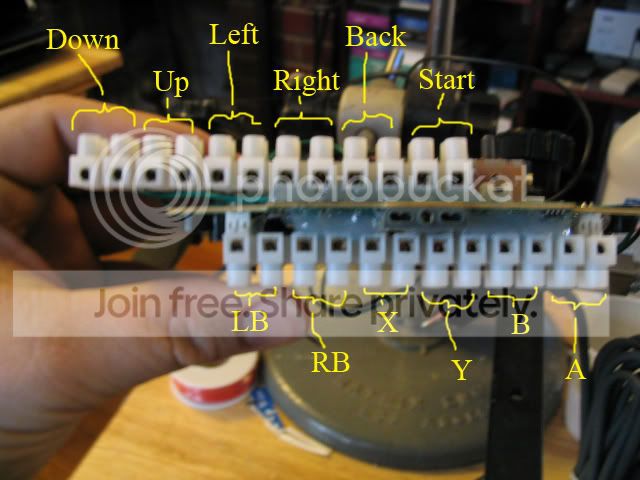

uiteindelijk zou dit er zo moeten uitzien(let niet op de tekst in het geel):


volgende stap is het verbinden van de kabels aan de joystick en de knopjes

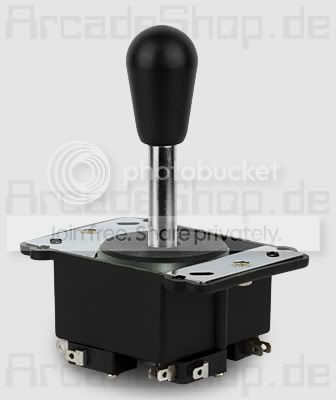

joystick die ik wel leuk vind:


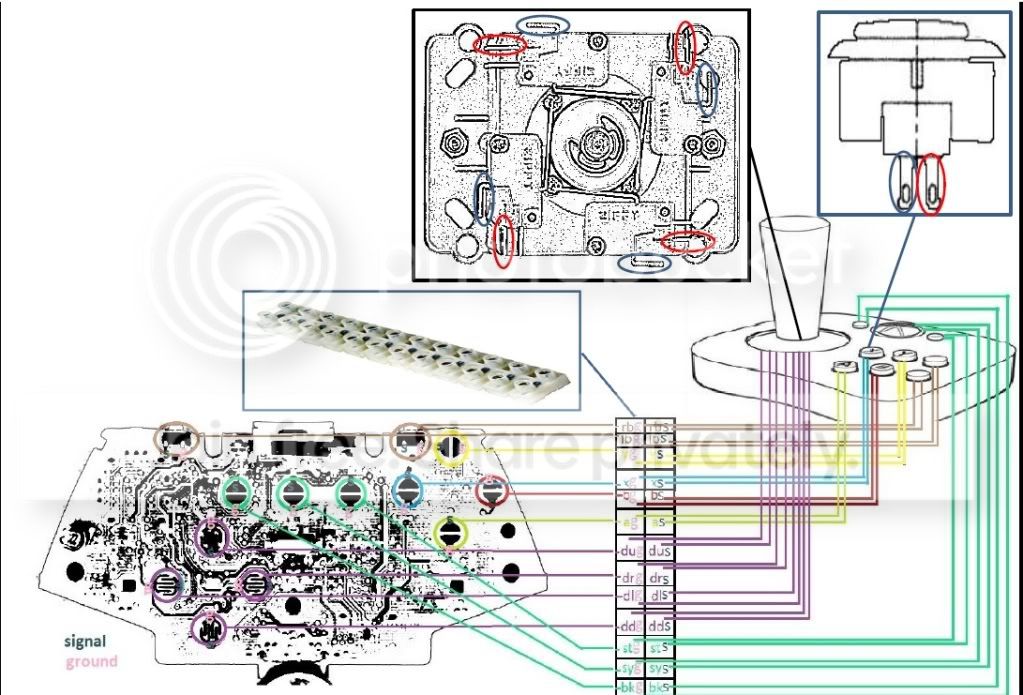

diagram:


ik hoop dit projectje klaar te krijgen tegen het einde van de maand juni. Momenteel examens dus niet ZO veel tijd. Updates komen eraan

oke dit ziet er zalig uit

de hoeveelheid werk die hierin zal kruipen man man ^^ kben benieuwd

ik ben eens benieuwd
vond het jammer dat je nog geen andere dingen hebt gemaakt, maar tijd is inderdaad niet in de krantenwinkel om de hoek te koop

Mod on !!

Ziet er veel belovend uit

Ik heb gisteravond nog even 2 lijstjes opgesteld van spullen die ik zal moeten bestellen:

optie1:
dikkere degelijke knoppen die mooi uitkomen uit het paneel

3 x Seimitsu PS-14-DN, black
1 x Seimitsu PS-14-DN, grün - Arcadeshop.de
1 x Seimitsu PS-14-DN, blue
1 x Seimitsu PS-14-DN, red
1 x Seimitsu PS-14-DN, yellow
2 x Seimitsu PS-14-DN, white

subtotaal:18,90€ (zonder verzending)

optie2:
kleinere plattere knoppen

3 x Seimitsu PS-15, black
6 x Seimitsu PS-15-BK, yellow

subtotaal: 15,54€(zonder verzending)

nu vraagk mij af wa het mooiste zou zijn gezien dat ik heel waarschijnlijk een zwarte of witte kleur ga gebruiken voor de box.

Heb je ook al eens een multimeter genomen met een "beep" optie en gekeken of dat eenvoudig zal te doen om te solderen? Vaak wordt er bij het productieproces een laag over alle baantjes gelegd waardoor je ze niet kan bewerken. Ofwel moet die laag wegschrepen met als gevolg dat je eventueel een baantje kan onderbreken, daarom gebeurd dit niet altijd noodzakelijk hoor. Ik heb zelfs nog printen geweten waar ze zelfs na het solderen een antigeleidende laag over alle soldeerpunten leggen.

ik moet inderdaad op verschillende punten een klein laagje wegschrapen. Dat ben ik vergeten te vermelden, maar daar is al rekening mee gehouden.

op termijn blijft zwart langer "mooi".
op wit gaat ge denk ik veel sneller vuile randjes en zo hebben (tenzij ge uw spullen zeer proper houdt )

dat is inderdaad waar tenzij ik een plexilaagje gebruik dan word niet meer vuil en kan ik zelfs werken met mooie illustraties (hmmmm no meer ideetjes)

knap als ge da heel deftig kunt maken ! deze ga ik in de gaten houden

veel succes

update:

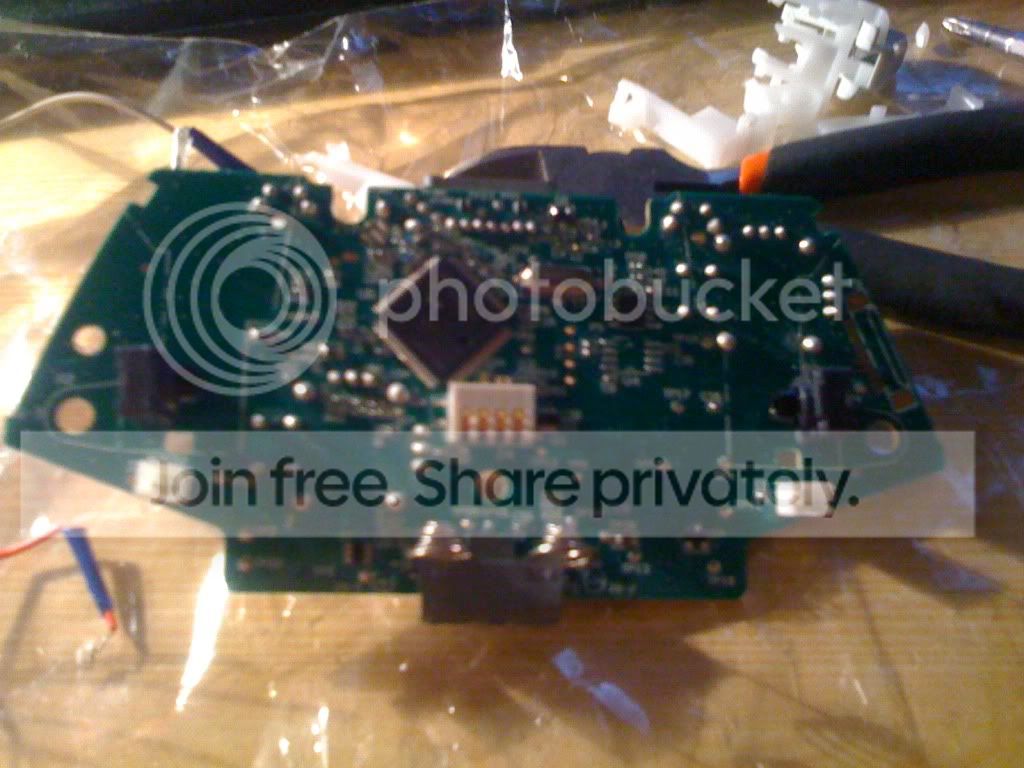

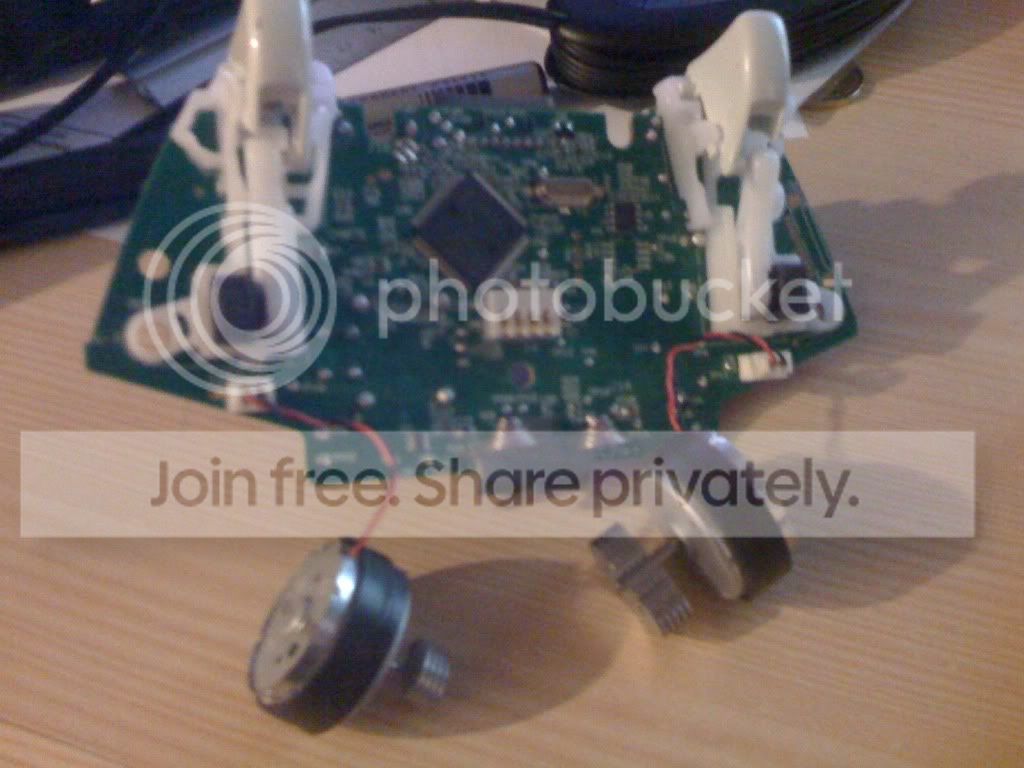

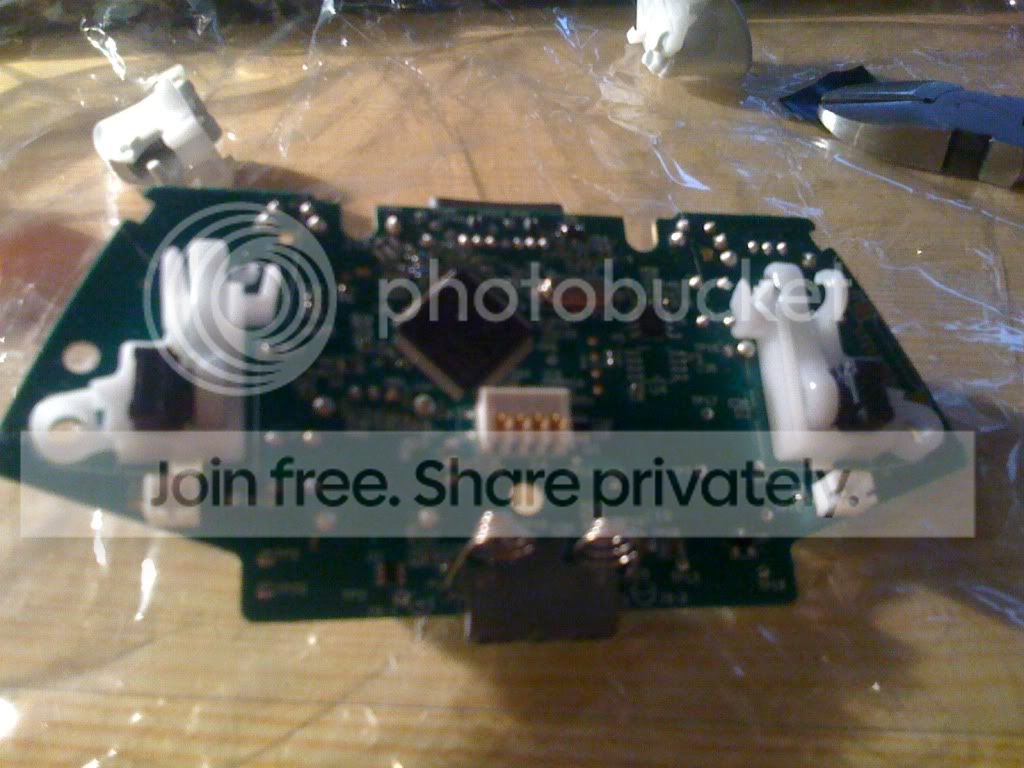

klein overzicht van PCB met de trekkers die eraan bevestigd zijn. Spijtig genoeg werkt er een trekker niet meer; dus die mogen er beide af


effe de trekkers eraf halen


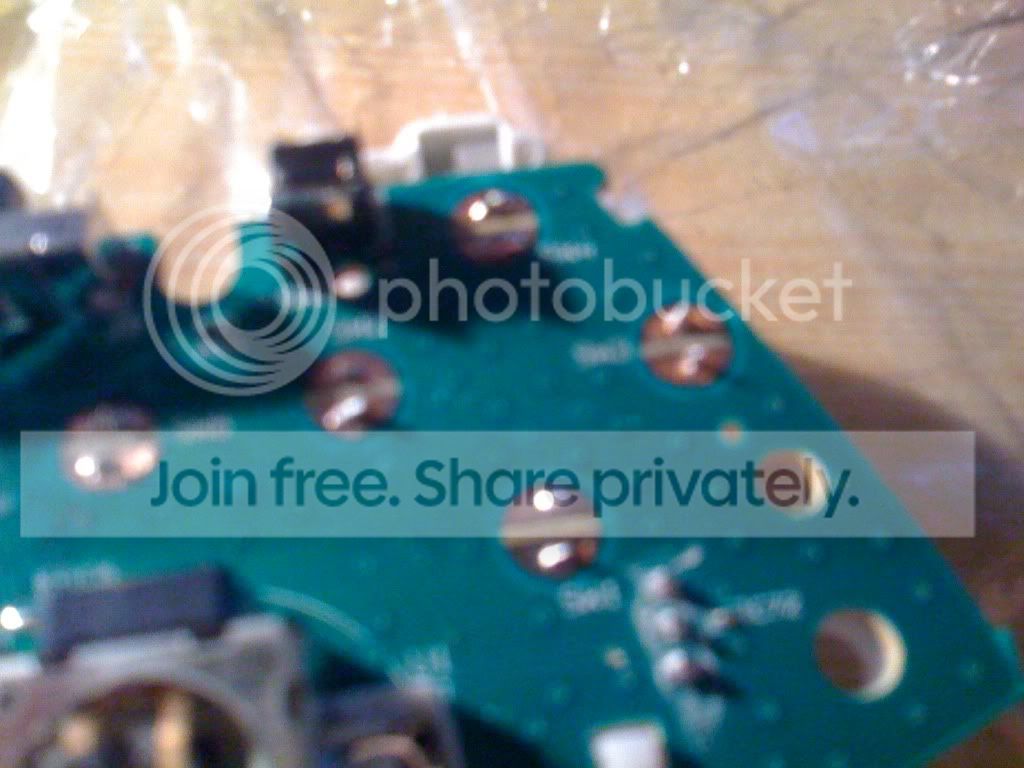

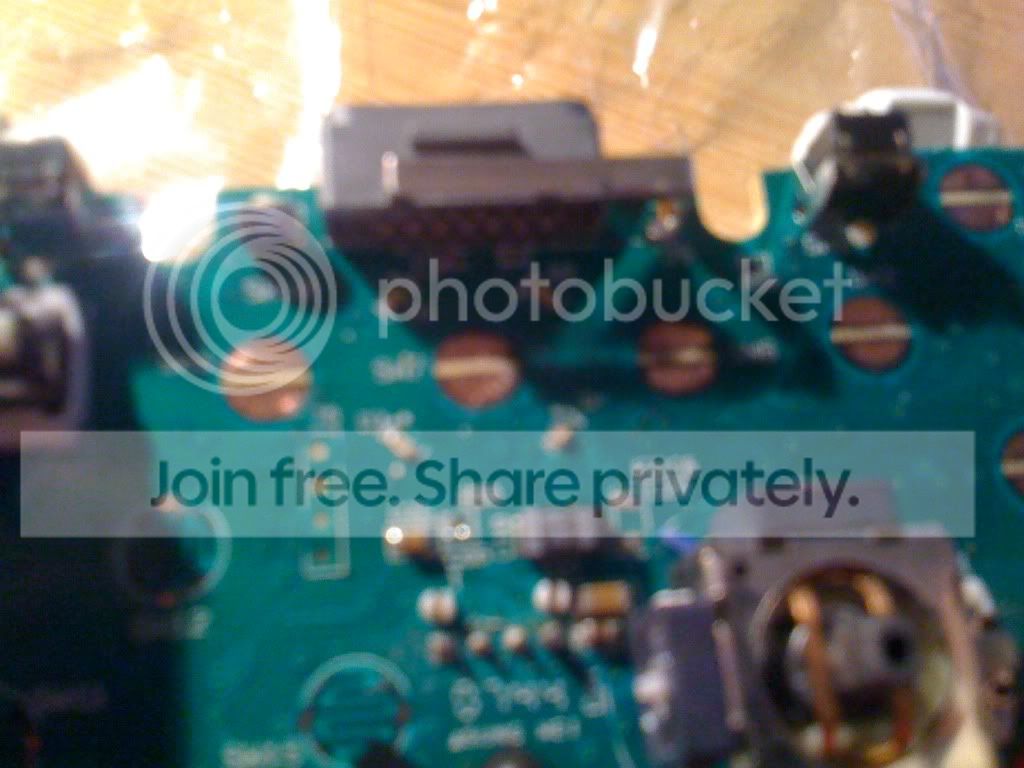

effe omdraaien en op de verschillende spot een beschermlaagje afschrapen


(^MystiQ had groot gelijk er moest op elke spot een stukje afgeschraapt worden)

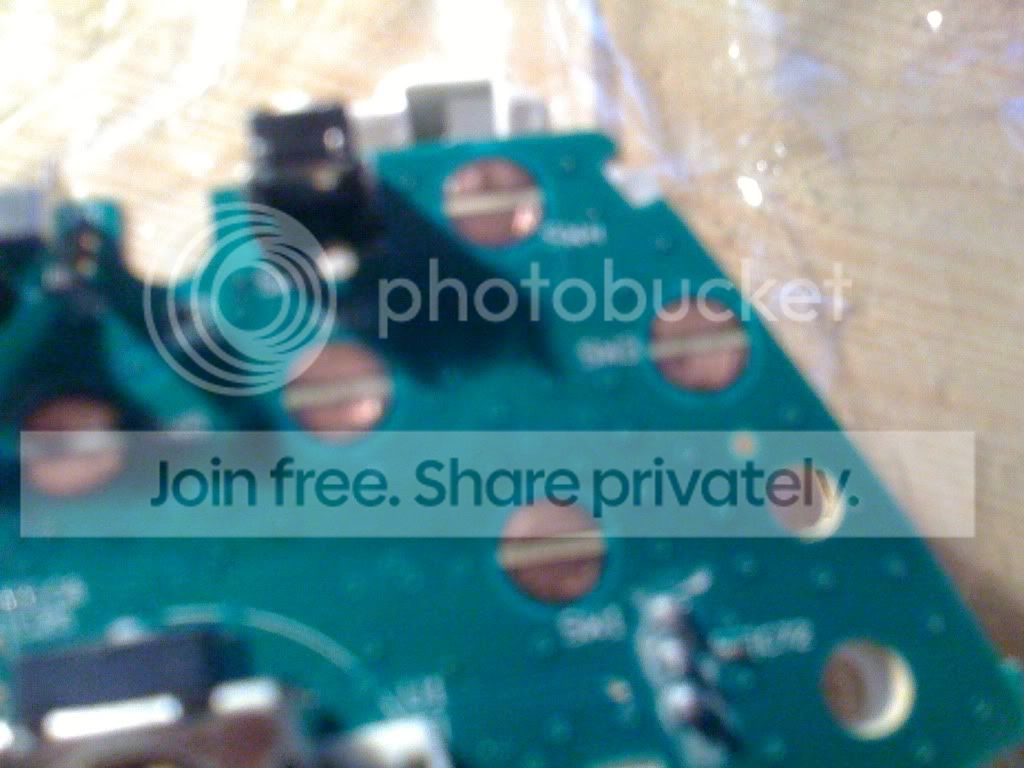

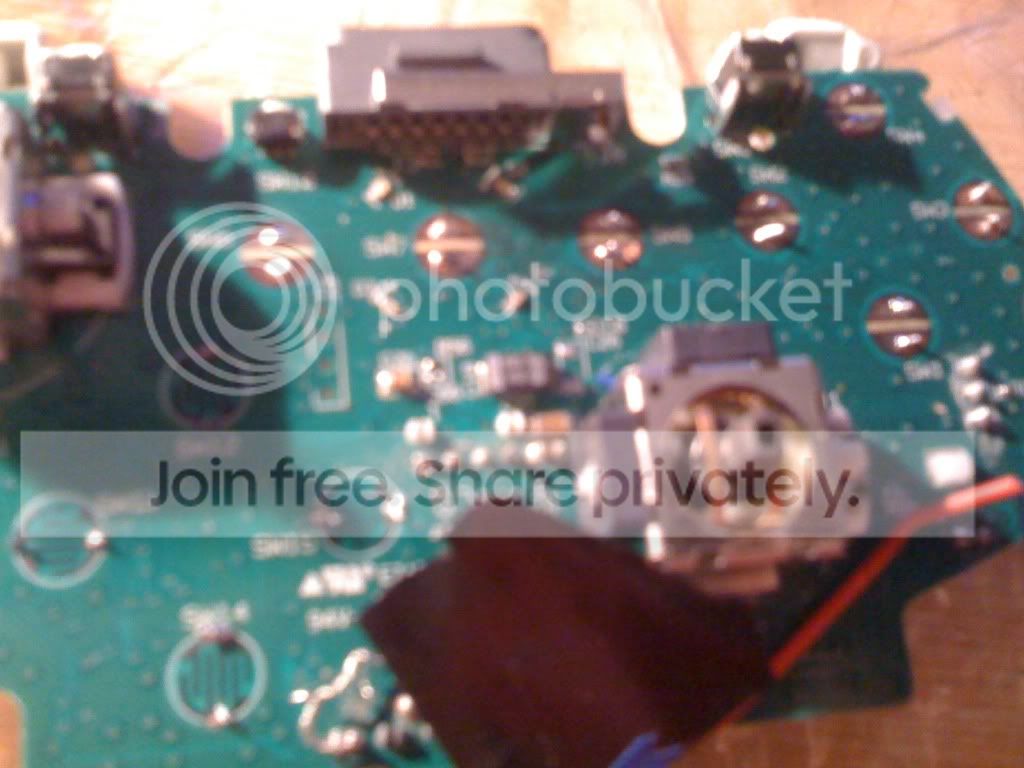

eerst even op de spots wat soldeersel doen om later gemakkelijk de kabeltjes te kunnen verbinden



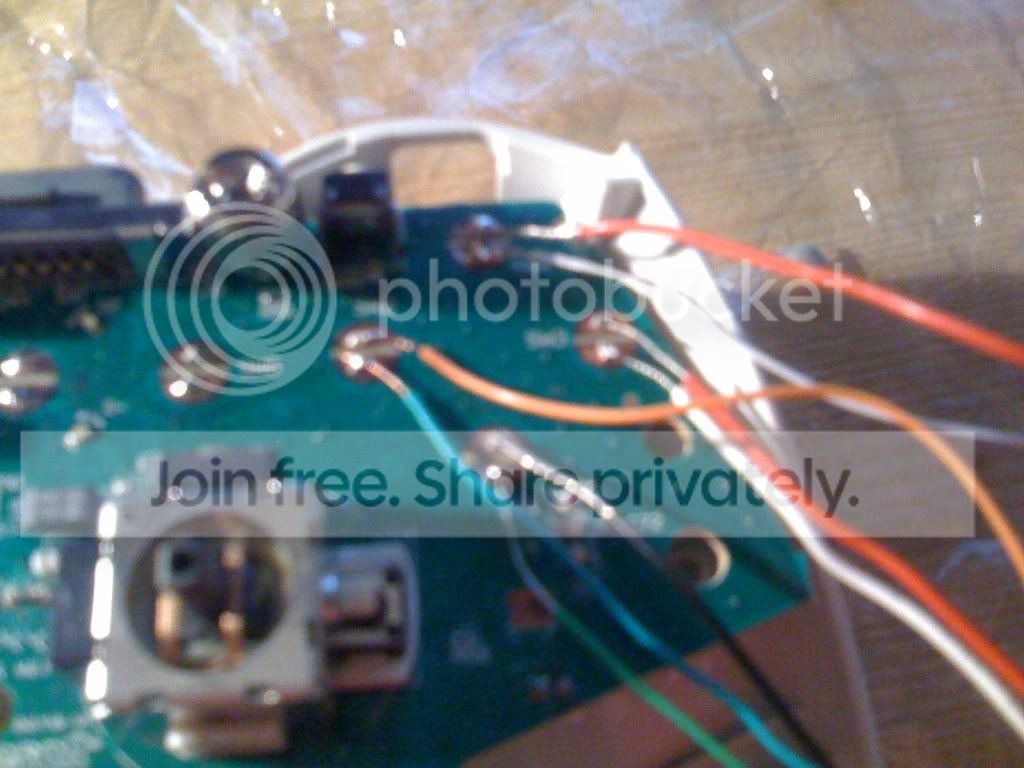

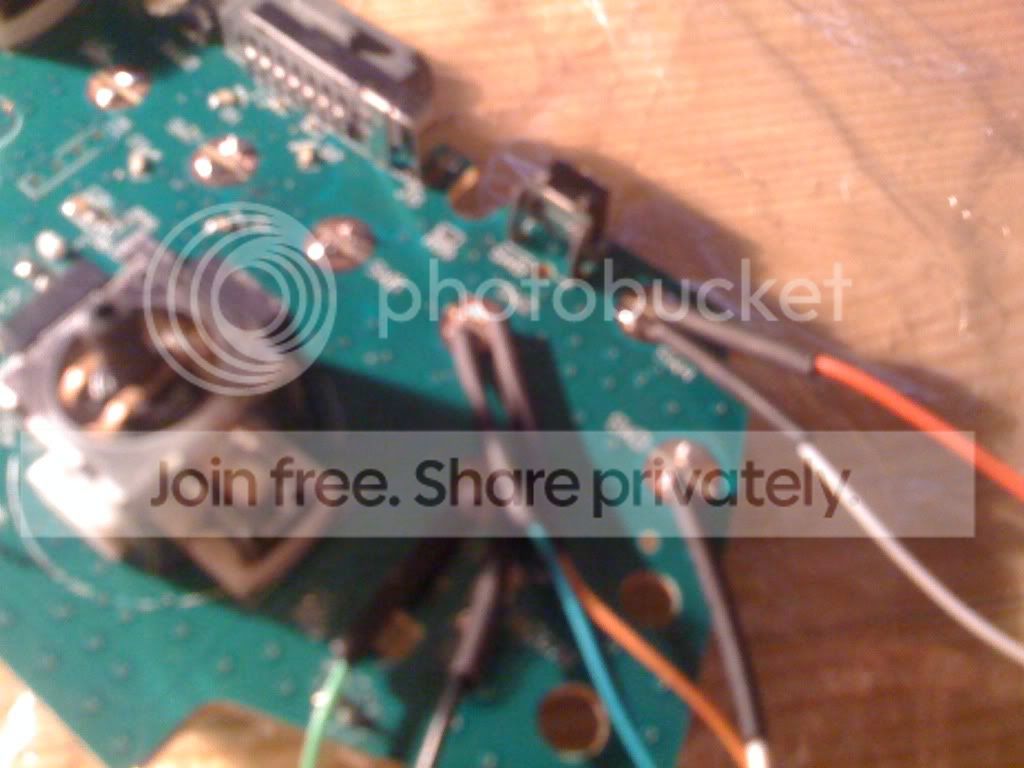

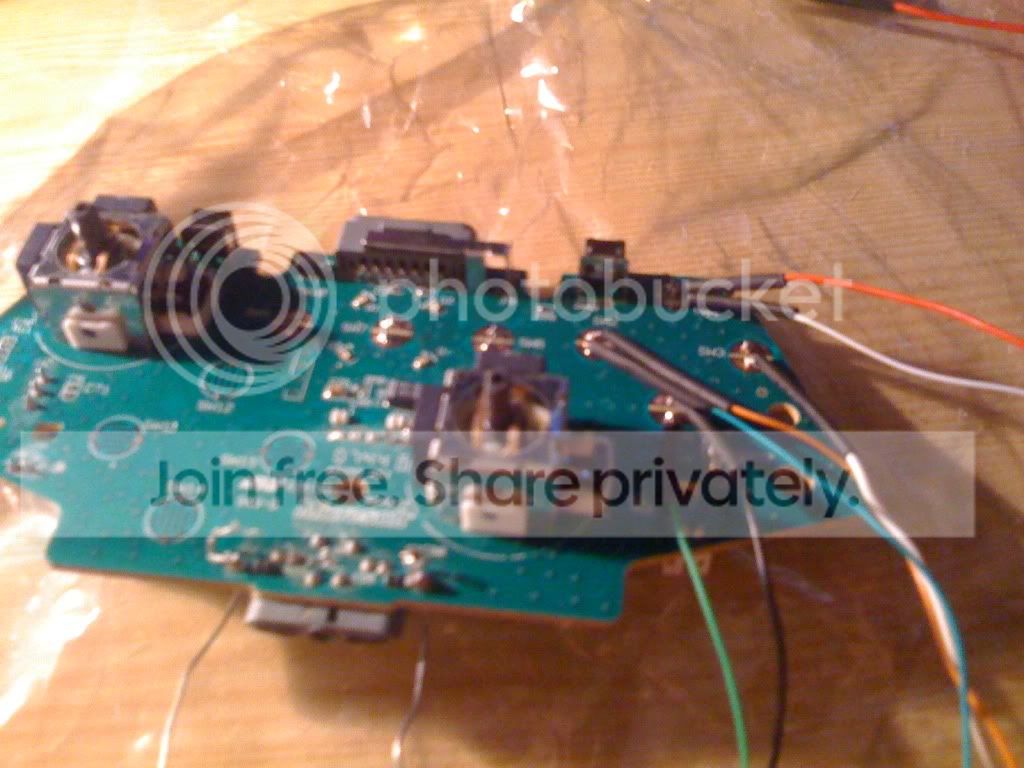

de a,b,x,y knoppen al gesoldeerd en ik ben vrij tevreden vann het resultaat


mooi afwerken



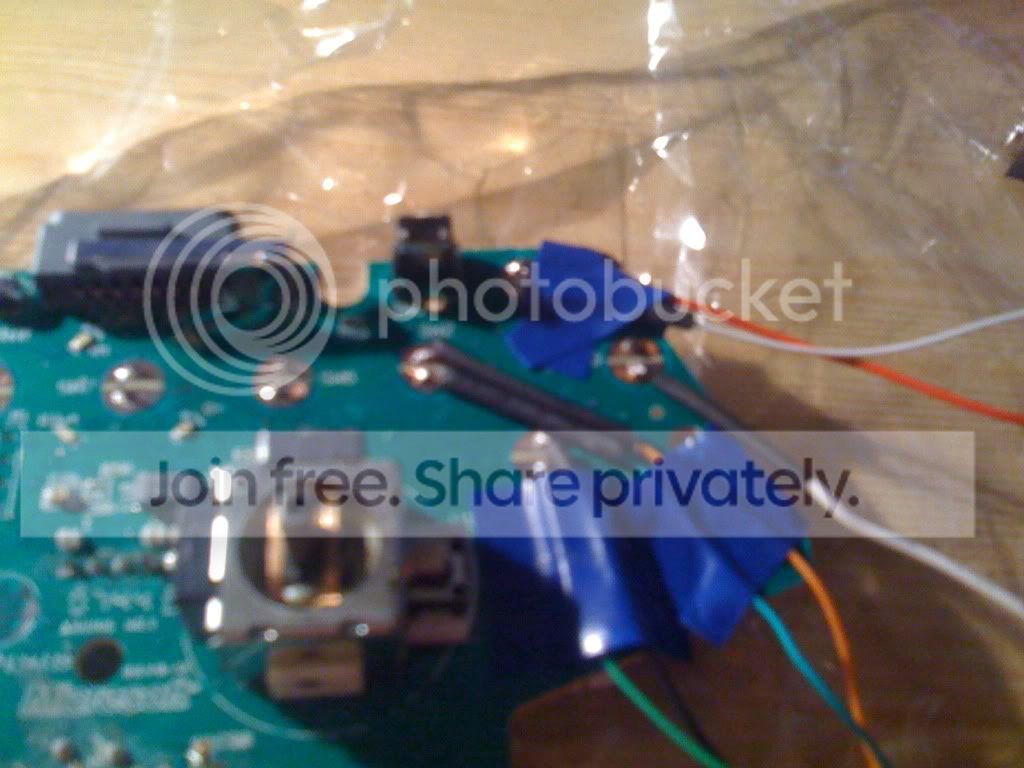

en nu alles aftapen om echt alles op zijn plaats te houden vermits ik geen hot glue heb (of wat dat ook is, dat moet gebruikt worden)


sorry voor de slechte kwaliteit van de afbeeldingen, maar de iphon heeft geen zoom-functie en ik heb momenteel geen fototoestel onder de hand.

grtz

dreps zei:

(^MystiQ had groot gelijk er moest op elke spot een stukje afgeschraapt worden)

Klik om te vergroten...

Daarvoor krijg je een repje bij

Het ziet er overigens al zeer goed uit!

hmmm eerste probleempje komt op...
ik heb hier een controller met batterij dus ik moet gemakkelijk mijn batterijpak kunnen vervangen.
nu vroeg ik mij af hoe ik het gemakkelijkst die batterijpak kan aanpassen


iemand ideetjes?

slijp da eraf en werk da in de achterkant in?
dus niet de kant die op tafel staat maar den echte achterkant.

cool i like ^^

ene ja zoals Gunnie zegt zou ik ook proberen

update:
ik heb morgen exame, maar dit moest nog gebeuren voor deze avond

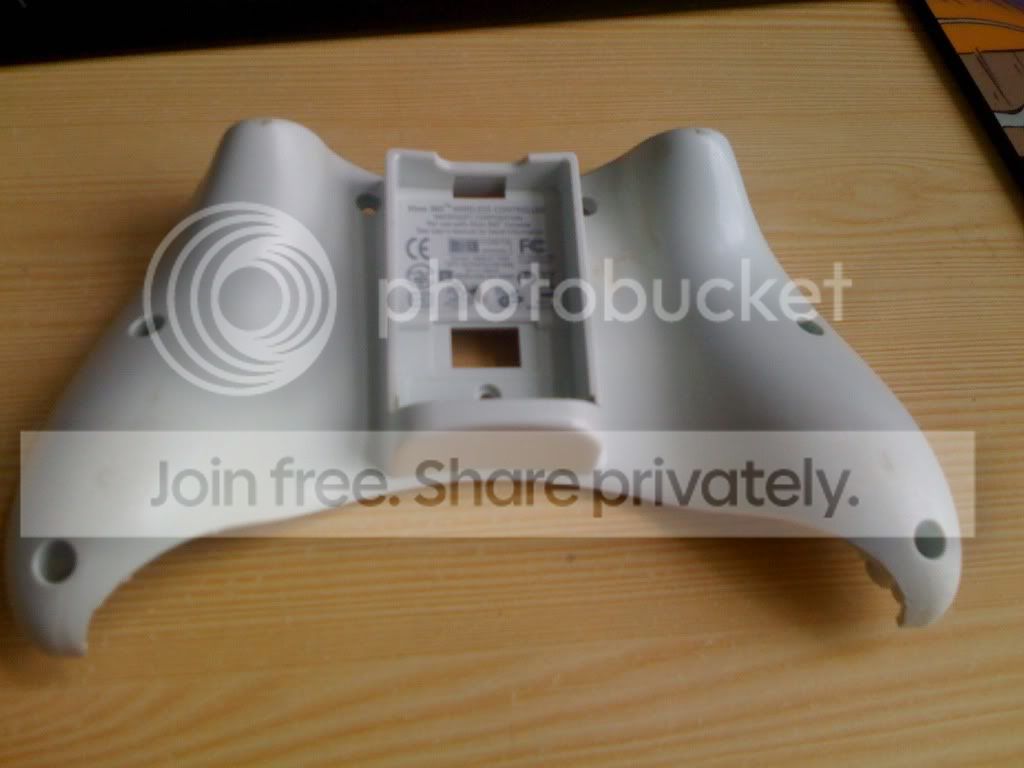

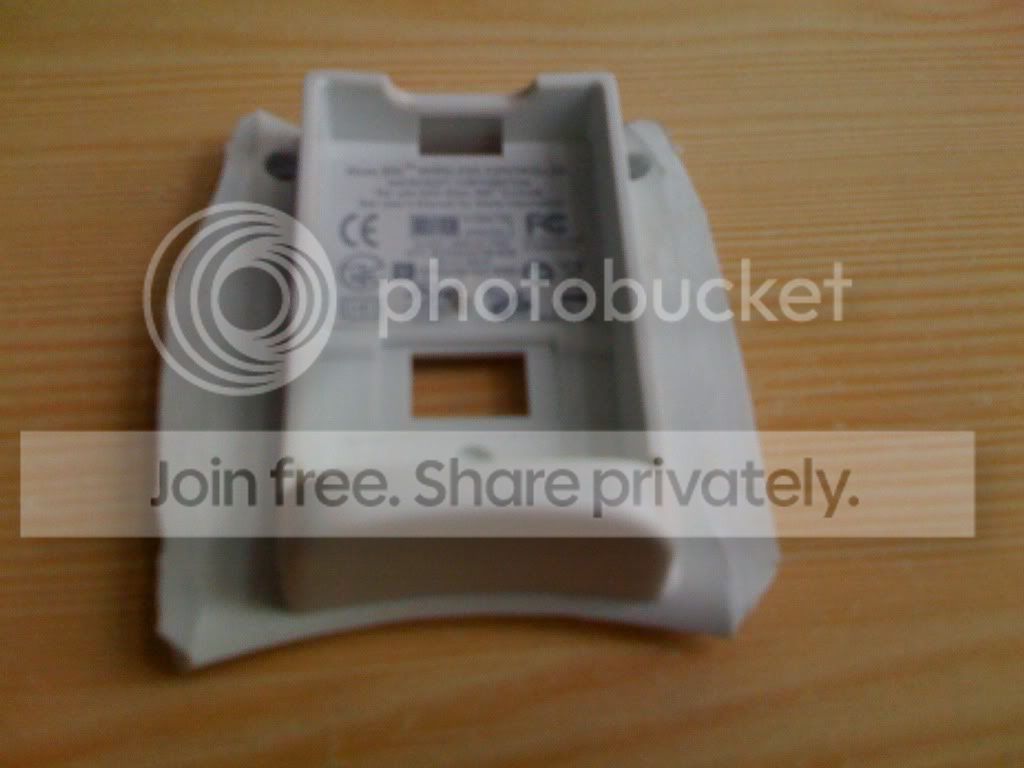

zo was de achterkant dus van de controller waarvan ik de speciale microsoft batterijhouder moest van hebben.



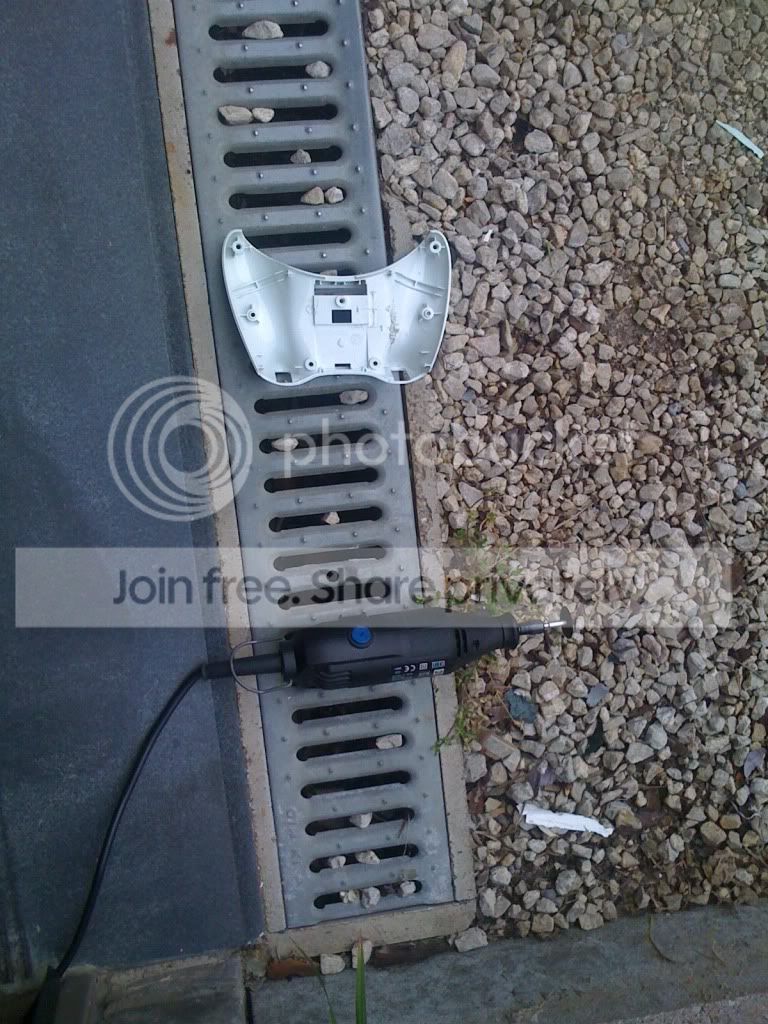

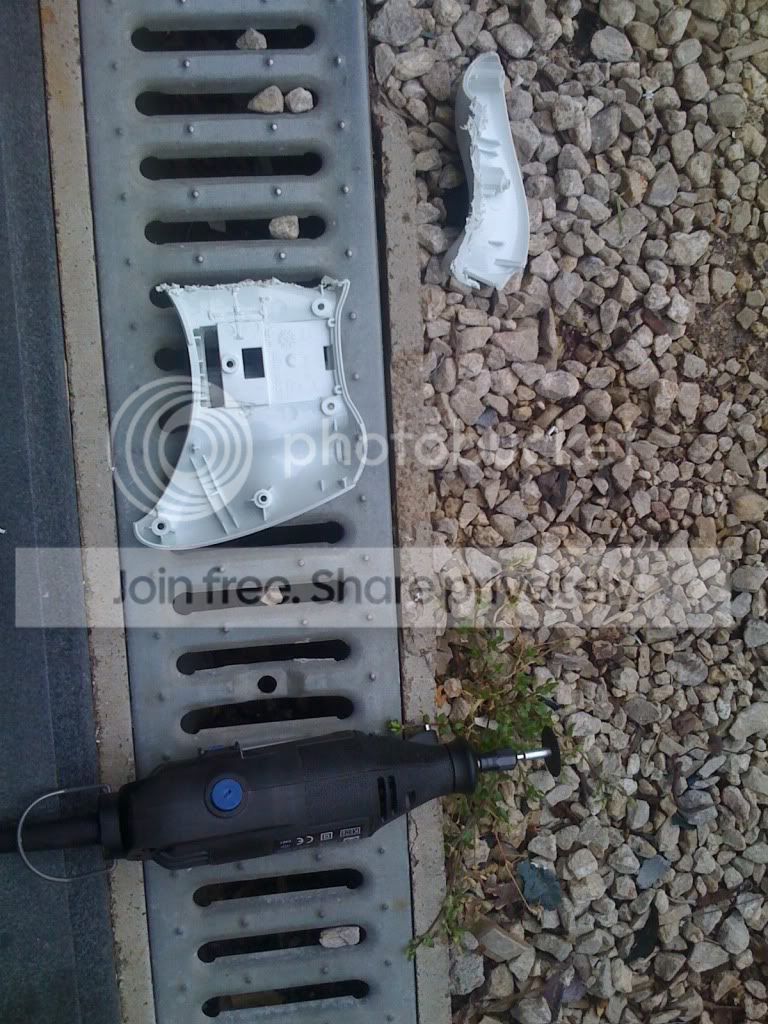

heb de dremel erbij genomen met slijschijfje


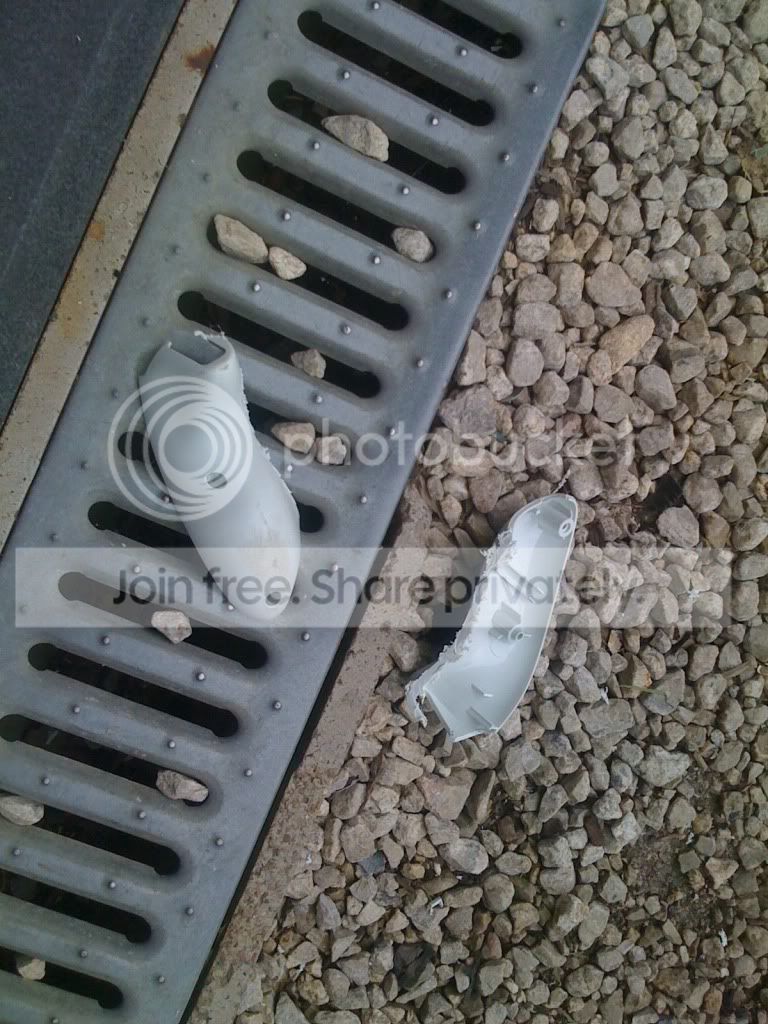

eerste stuk eraf


en dan tweede stuk



en dan met steentje (of hoe noemt ge het) nog wat afplatten



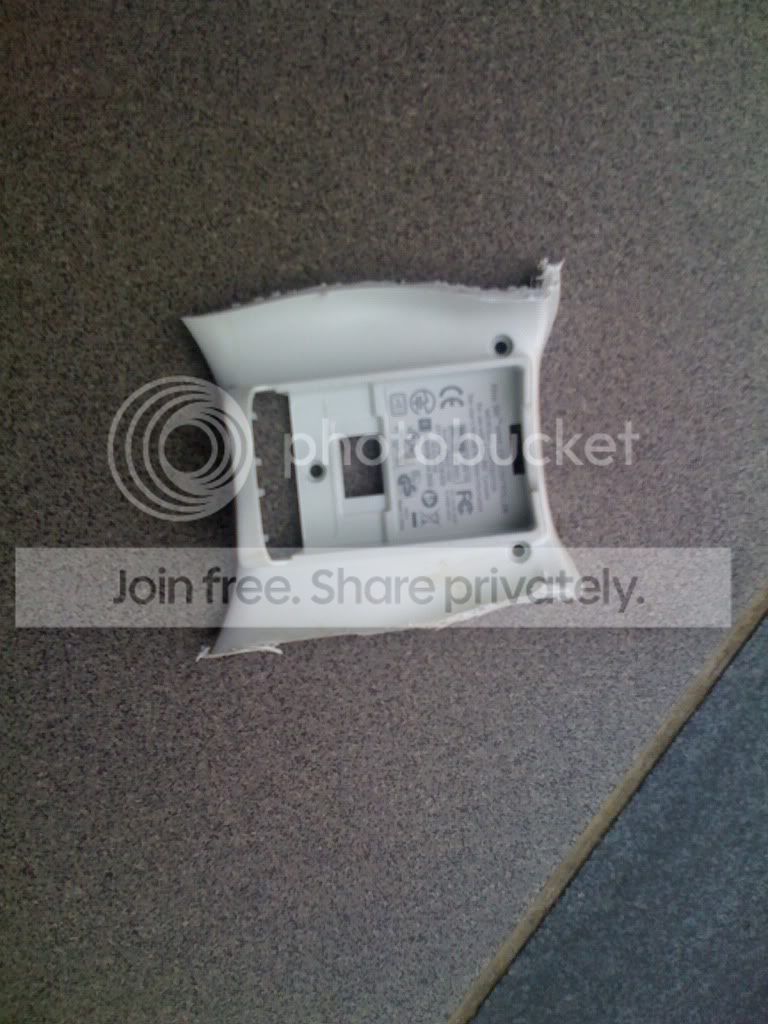

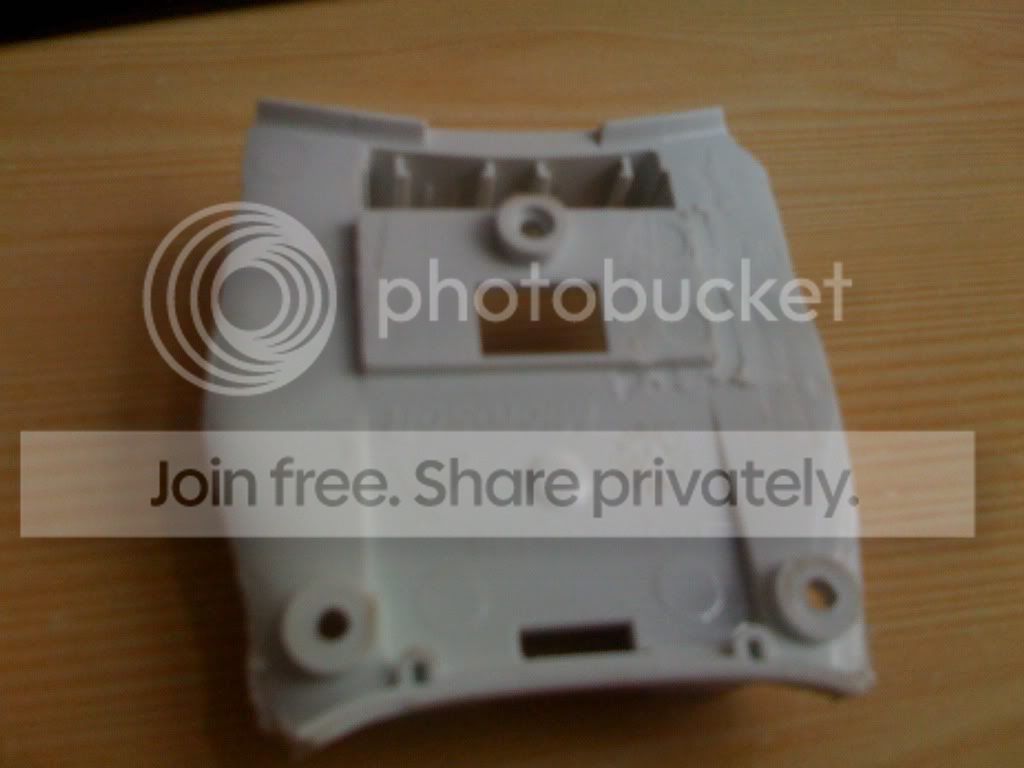

lekker plat

voila up to the next update
EDIT:

yeeeaaaaaah bestelling is gebeurd

Ziet er leuk uit. Hoop ooit het resultaat te zien ^^

nice nice blijven gaan

ene welke shop is dit?

kleine update:

(vandaag zijn de pinnen uit mijn hand gehaald en gips er ook af )

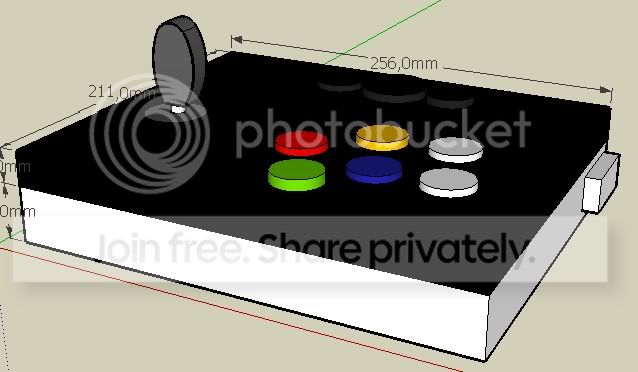

voor vandaag enkel een klein overzicht in sketchup
(plz be cool het is de eerste keer dat ik dit echt gebruik en van scratch iets degelijks maak )

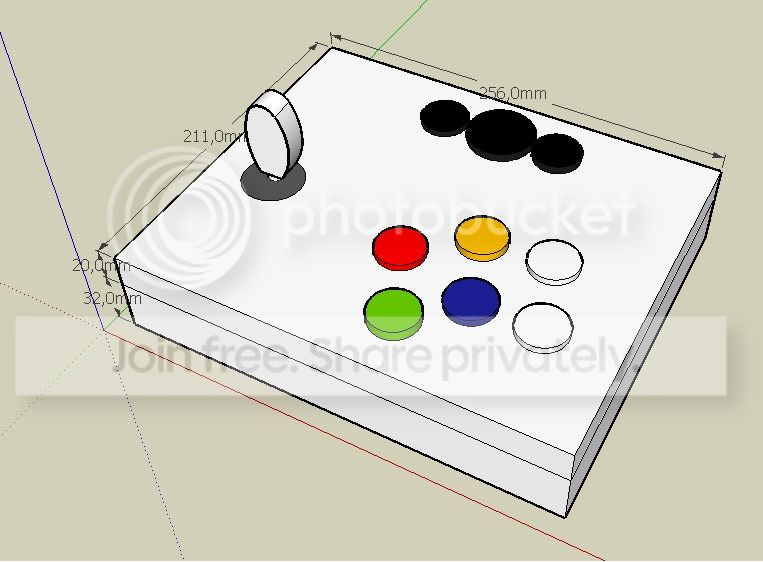

eerste draw


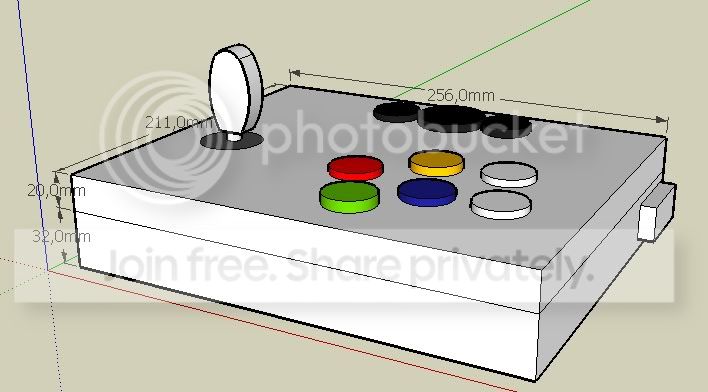

nu met batterijpack erbij


en nu met gekleurd tablet


See ya
