-Jv-

Legacy Member
Mooi mooi :)

1 klein minpuntje.

Voor die segment ring heb je een volledige schijf van wit ?plexi? gebruikt daardoor word de schijf erboven een stuk lichter. Ik denk dat het een mooier resultaat zou geven als je volledig blauwe gemaakt had en er achteraf wit er op geschilderd had ofzo...

All in all. Very nice work !
t

tomcatt

Legacy Member
-Jv- zei:
Mooi mooi :)

1 klein minpuntje.

Voor die segment ring heb je een volledige schijf van wit ?plexi? gebruikt daardoor word de schijf erboven een stuk lichter. Ik denk dat het een mooier resultaat zou geven als je volledig blauwe gemaakt had en er achteraf wit er op geschilderd had ofzo...

All in all. Very nice work !
Klik om te vergroten...

thanks
amai - mooie opmerking , dat was me inderdaad ook al opgevallen :p

Ergens had ik wel een idee om de pistons vanbovenuit te verlichten, misschien dat het dan wel opgelost is. Tja, veranderen is moeilijk nu :D
-

-Jv-

Legacy Member
tomcatt zei:
thanks
amai - mooie opmerking , dat was me inderdaad ook al opgevallen :p

Ergens had ik wel een idee om de pistons vanbovenuit te verlichten, misschien dat het dan wel opgelost is. Tja, veranderen is moeilijk nu :D
Klik om te vergroten...

Je zal wel weer een creatieve manier vinden om dit probleempje op te lossen :D
t

tomcatt

Legacy Member
pff wat een werk :d zwoegen zweten, bloed en tranen

... nuja, zo erg ook weer niet :p maar het vordert toch enigszins ^^

zoals je ziet op de foto heb ik eerst 3 gaatjes geboord, waardoor ik dan met mijn figuurzaagje een rechthoekje uit kan zagen.
Dit lukt niet echt goed want de plexi smelt gewoon terug dicht nadat je gezaagd hebt ... dus je kan je al voorstellen dat ik even bezig ben :D



daarna vijl ik dat rechthoekje wat mooier af zodat de drijfstangen soepel kunnen bewegen.



vervolgens een gaatje boren van 10mm dat dus het aanhechtingspunt wordt van de drijfstang.







en zo ben ik weer een stapje dichter bij het eindresultaat :D

thx for reading ;)
t

tomcatt

Legacy Member
Hoihoi lieve leuke mensjes van het forum ! :D

Kheb weer wat fotomateriaal bij om deze zondagavond af te sluiten ^^

de kleine boutjes zijn weer allemaal bevestigd... :p weeral xD





de Drijfstangen zijn gepolijst, al weet ik nog niet of het zo blijft (want het lijkt me niet te passen bij de rest van de vuile motor)



om verder te gaan op het principe van de drijfstangen... één stang moet vast zitten aan het excentrische rondje.
Het lijkt wat omslachtig in elkaar gezet maar het werkt ^^



De pistons liggen ook bijna allemaal klaar om afgevlakt te worden.
eerst wat gelijk maken met beitel, daarna een hoop schuurpapier tegen gooien om het smooth te maken :p like a smoothie :D



... vervolg:
resultaat - naderhand bekeken merk ik dat je de goede afwerking niet ziet in de cylinders... maar ach :p

t

tomcatt

Legacy Member
de variant van stermotor die ik hier namaak is luchtgekoeld.
Daarom moet ie voorzien worden van koelvinnen. En aangezien de pistons in dit deel op en neer bewegen, ga ik het maken uit perspex (acryl)

3 . 2 . 1 ... sTaRT!





... wat een kutwerk :p alles smelt na enkele seconden waardoor ik weer moet wachten en wachten en wachten



vervolgens elk schijfje mooi afwerken, met beitel, en een hoop schuurpapier :p
tip: doe altijd een bril op ^^



das al een pak beter



Daarna komt er nog een binnendiameter (zo groot als de piston)
2de tip: doe handschoenen aan, tenzij je liever zo gevaarlijk werkt als ik ^^





en dan als laatste met stevige lijm op het karter bevestigen.





... en nu nog honderden te gaan! :p
achjee waar ben ik toch aan begonnen xD
n

nigel555

Legacy Member
mooi werk Tomcatt ;)

Ik zie dat je het werken met plexi al helemaal onder de knie hebt :D

Verder lolz monniken werk ze man :D
R

Robijntje007

Legacy Member
Man, geile boel!
Als het af is kom ik em is onderkwijlen als ge da niet erg vindt :p
-

-Jv-

Legacy Member
Gaat ge dus ook afwisselen van diameter om de koelvinnen voor te stellen ?

Dit is echt marginaal goed :D
t

tomcatt

Legacy Member
haha dankewel allebei :D

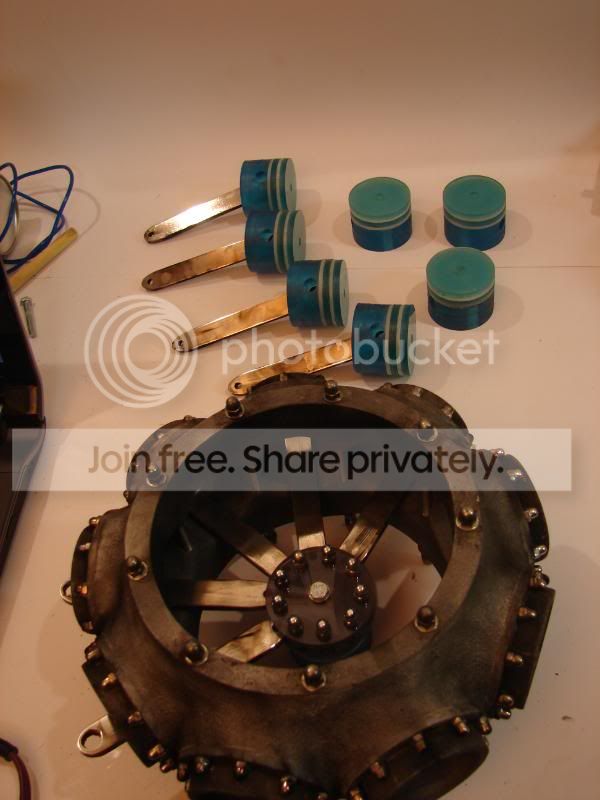

op de bluesrythms komen de pistons er één voor één in
yeah rock me baby :D





@penstaartje -JV-
jup dat is de bedoeling :D
de binnenste rand ga ik proberen te maken uit zwarte acryl om het effect wat meer te geven dat het dieper is


nog ene goeienavond allemaal :D deze gaat zn bedje in want ie moet er morge weer Vroeg uit :D
-

-Jv-

Legacy Member
Ti's te hopen da je mooie pistons niet te veel gaan schuren en hun glans verliezen :) Maar ziet er fucking sick uit :D

Moet vandaag leren voor examens.. Kheb gvd een HDD uiteengevezen en me zitte prutsen :D 7200 rpm kan dingen ver katapulteren blijkbaar.
