M

Muscleduck

Legacy Member
Die aanpassingen aan de roosters in je vorige update zijn een goede zet, zeker de bovenkant ziet er nu veel beter uit.
Alleen de fancontroller vind ik wat krap. Gaat die niet te warm worden zo ingesloten? En ga je de fans nog vlot kunnen aansluiten?

Heb je trouwens een deadline voor jezelf gesteld voor wanneer de case klaar moet zijn?
P

PasLis

Legacy Member
[HBV]-=Tornado=;15624128 zei:
wicked :) Moet echt tof zijn als ge een idee hebt en dit dan zoals u volledig kunt namaken.

Mocht je dan nog hetzelfde met plastiek kunnen zou nog toffer zijn :).
Klik om te vergroten...

Dank je Tornado en ik ben een echte metaal man dus plastic is niet mijn ding. :)

nigel555 zei:
altijd leuk om updates te zien :)
Klik om te vergroten...

:D

Muscleduck zei:
Die aanpassingen aan de roosters in je vorige update zijn een goede zet, zeker de bovenkant ziet er nu veel beter uit.
Alleen de fancontroller vind ik wat krap. Gaat die niet te warm worden zo ingesloten? En ga je de fans nog vlot kunnen aansluiten?

Heb je trouwens een deadline voor jezelf gesteld voor wanneer de case klaar moet zijn?
Klik om te vergroten...

Met het warm worden valt wel mee hoor en ik kan nog goed bij de aansluitingen van de fans.

Ik wil de case eigenlijk eind deze maand klaar hebben en ik hoop dat dat lukt.
P

PasLis

Legacy Member
Update 16.

Vandaag ben ik begonnen aan de hdd bracket.Ik zou deze week mijn ssd binnen krijgen maar geen geluk.Dus ben ik toch maar aan de gang gegaan met de hdd bracket.Ik heb niet veel schijfruimte nodig dus ik ga een ssd en 1 sata hdd gebruiken.

Als eerste heb ik alle delen geknipt en al voorbewerkt behalve het deel voor de bovenkant.

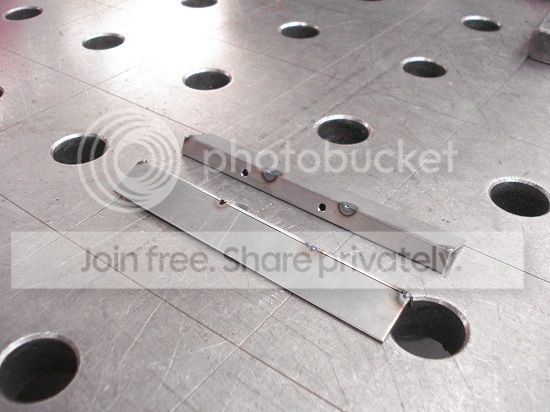

Nu aan de slag met de bevestigingshoeken voor de sata hdd.Eerst heb ik ze gehecht en daarna afgelast en afgewerkt.

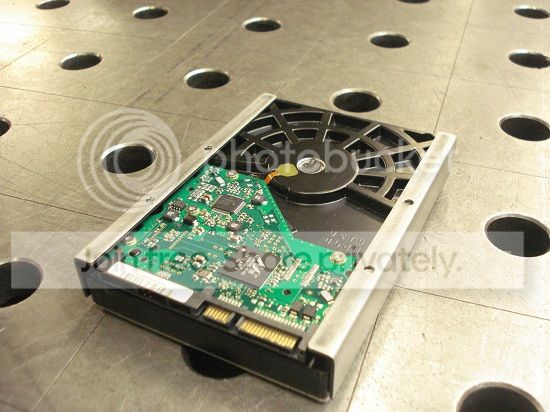

Zo wordt de hdd bevestigd.

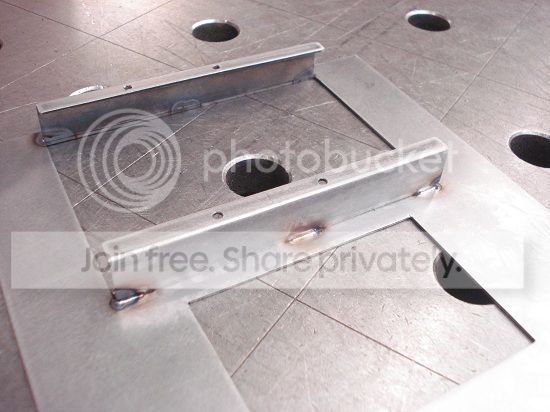

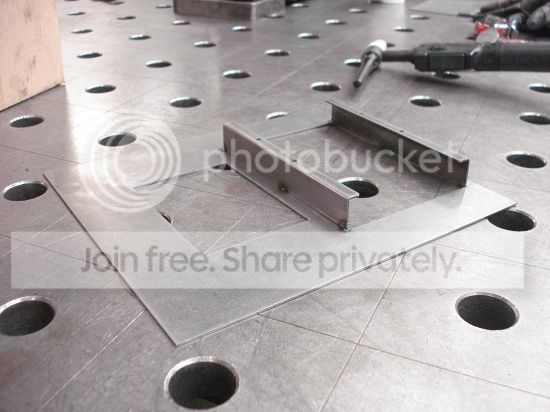

Vervolgens de hoeken op de plaat gelast en afgelast met 15mm lasjes.

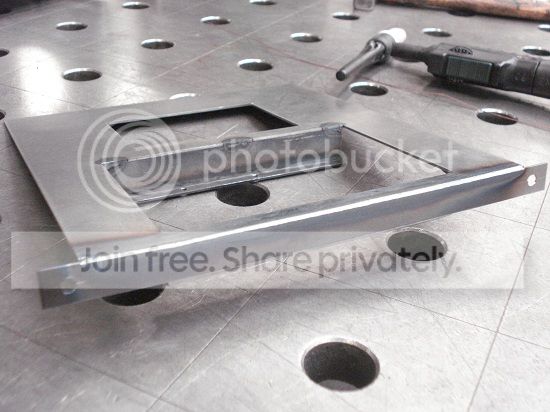

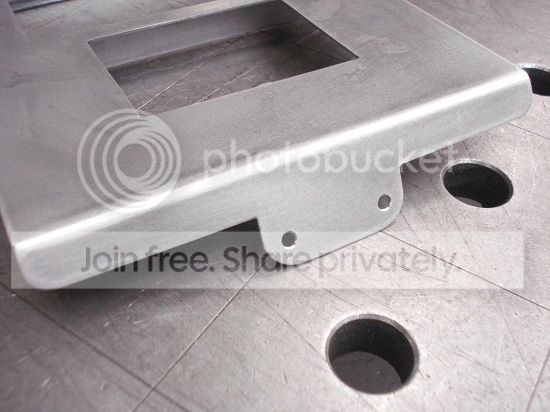

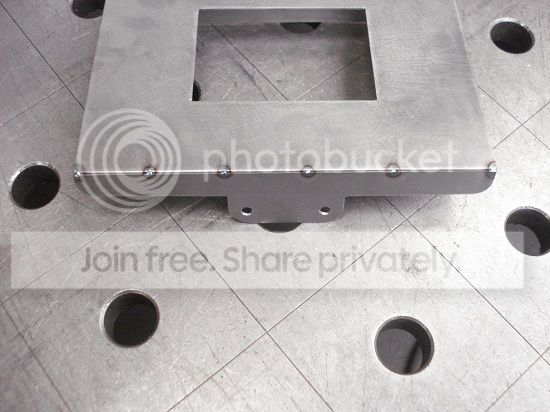

Toen de onderkant met de bevestigingsgaten aan de plaat gelast.

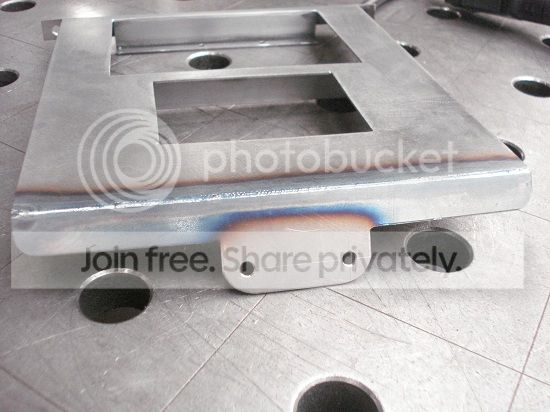

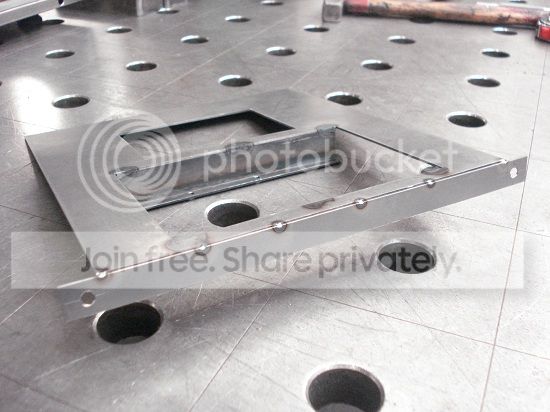

Vervolgens heb ik het bevestigingsdeel gemaakt voor de bovenkant en op de plaat gelast en afgewerkt.









P

PasLis

Legacy Member

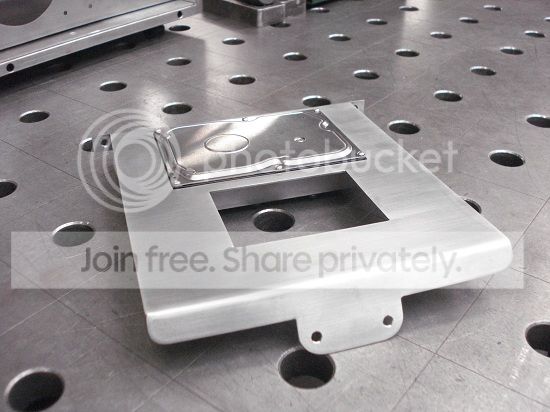

Zo ziet het er op dit moment uit.







Nu is het wachten op de ssd zodat ik de hdd bracket kan afmaken.

Dit was het weer voor vandaag.
P

PasLis

Legacy Member
Update 17.


Vandaag ben ik van start gegaan met de nieuwe top plate.Hieronder zie je de oude en de nieuwe en uiteraard een lekker bakkie.



De standoffs doe ik gebruik zijn nogal dun en dus best vervelend om te lassen.





De standoffs op de plaat gelast met kleine lasjes.





En afwerken natuurlijk.



De top plate is klaar.



Nu de top plate klaar is ben ik aan de slag gegaan met de deurgreep.Ik heb de deurgreep alleen nodig om te trekken en om de case de clean look te laten behouden heb ik het volgende bedacht.

Deze keer laat ik de foto's het woord doen.















P

PasLis

Legacy Member


















De deurgreep moet opengemaakt worden met een inbus sleutel een soort van anti diefstal.

P

PasLis

Legacy Member
Dit is het eindresultaat.













De voeten voor de case moet ik nog maken dus dadelijk hoef ik de case niet meer op een rand te zetten.

Dit was het weer voor vandaag.
a

ace_ventura069

Legacy Member
heb nu even het topic overlezen..
ik moet erbij zeggen,
hier zijn gewoon geen woorden voor !! fantastisch gewoon:applause:
M

Muscleduck

Legacy Member
Toen ik die bout zag dacht ik 'oei, die is groot' maar het afgewerkte product... jongens toch :drool: lekker!
P

PasLis

Legacy Member
ace_ventura069 zei:
heb nu even het topic overlezen..
ik moet erbij zeggen,
hier zijn gewoon geen woorden voor !! fantastisch gewoon:applause:
Klik om te vergroten...

Bedankt voor je compliment. :D

Muscleduck zei:
Toen ik die bout zag dacht ik 'oei, die is groot' maar het afgewerkte product... jongens toch :drool: lekker!
Klik om te vergroten...

Dank je Muscleduck. :D
P

PasLis

Legacy Member
Update 18.

Vandaag ben ik aan de slag gegaan met de case feet zodat de case niet meer op een rand hoeft te staan.
Het doel was om de case feet zo simpel mogelijk te maken.

Als eerste heb ik 2 stukken alu buis gezaagd met een diameter van 42mm.



Vervolgens heb ik de buizen afgedraaid en op maat gemaakt.





Toen ben ik aan de slag gegaan met de plastic voeten.







Ik heb een kamer in de voeten gemaakt zodat de de bouten die ik gebruik niet de grond raken ivm beschadigingen.

Dit zijn de inbus bouten die ik gebruik om de case feet vast te schroeven.



Even alles passen.





Klaar om op de case te schroeven en zo ziet het er uit.











Dit was het weer voor vandaag.
a

alcatrec

Legacy Member
Gebruik rubber ipv plastic om trillingen/resonantie te verkleinen. Je kan dat rubber dan in die aluminium buizen steken en een paar millimeter laten uitkomen. Gaat veel strakker en mooier zijn imo.

Tot nu toe een hele coole casemod. Leuke,originele ideeën en perfect uitgevoerd. Duidelijk een stielman aan het werk.
M

Muscleduck

Legacy Member
'k Vind die voeten gelijk net iets te hoog. Ik zou ze maar 1cm hoog maken of zo :)
