Update 3.

Dit weekend ben ik met de covers en backplates voor de videokaarten van slag gegaan.Omdat ik geen waterkoeling ga gebruiken in dit project wilde ik wel wat gaan doen met de luchtkoelers.

Als eerste wil ik Noiseblocker bedanken voor het sponsoren van mijn project.



De casefans 2x 140 - 4x 120 en 2x 80mm black silent fans.





Thanks a lot Noiseblocker and specially Sebastian.

Aan de slag met de custom koelers en backplates.Als eerste alles gesneden,gebogen en geschuurd.







Vervolgens alle delen voorzien van grondlak.



Daarna geschuurd en een paar lagen lak erop en vervolgens voorzien van blanke lak.







Het eindresultaat.







Het volgende wat ik moet doen is de fans van de videokaarten spuiten en dan kan ik alles gaan monteren.

Dit was het weer voor vandaag.
J

JohnnyricoMC

Legacy Member
ITX bakjes zijn zo'n dingetje voor wanneer ik 'n goed betalende job heb, dus subscribed :p
P

PasLis

Legacy Member
JohnnyricoMC zei:
ITX bakjes zijn zo'n dingetje voor wanneer ik 'n goed betalende job heb, dus subscribed :p
Klik om te vergroten...

Het mooie van deze is dat het 2 itx systemen zijn. :D

[HBV]-=Tornado=;17235494 zei:
Coole kleurcombo, ben benieuwd.
Klik om te vergroten...

Zwart - geel leek me wel een mooie combo.
P

PasLis

Legacy Member
Update 4.

Het enigste wat ik nog moest doen was de fans van de videokaarten spuiten om alles te kunnen monteren.

De foto's van het spuitwerk zien er een beetje vreemd uit ivm het licht.









Al het spuitwerk is klaar dus het is tijd om alles te monteren.Als eerste heb ik de fans gemonteerd.



Vervolgens de covers.



En als laatste de backplates.

M

MaximumOfBass

Legacy Member
Prachtig werk die videokaarten! Vind het persoonlijk een zeer mooie kleurencombo!
P

PasLis

Legacy Member
Update 5.

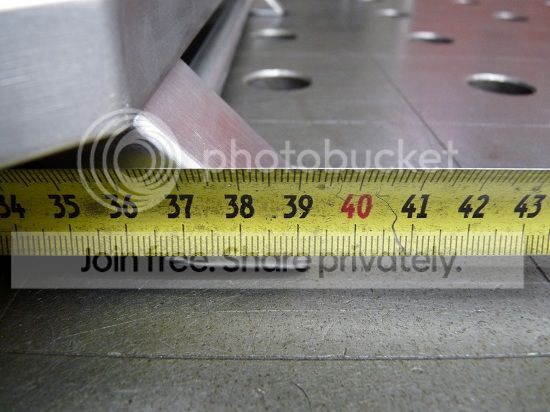

Ook dit weekend weer aan de slag gegaan met het project.Voor de mensen die zich afvragen hoe groot de case is heb ik even een paar foto's genomen met daarbij de maten.

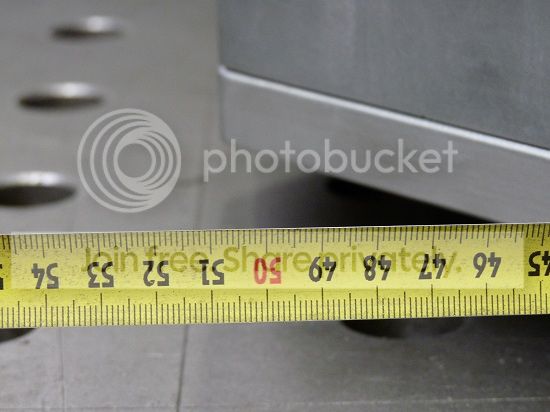

De lengte is 510 mm.



De breedte 390 mm.

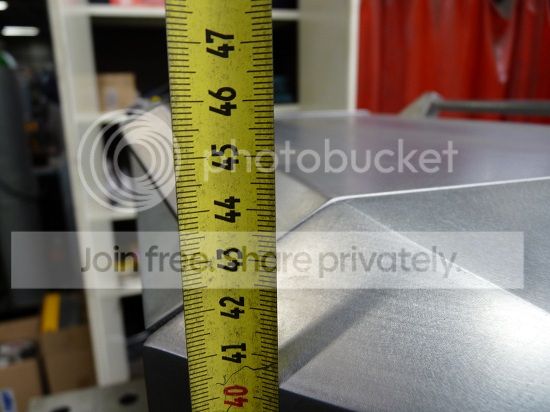

De hoogte 440 mm.

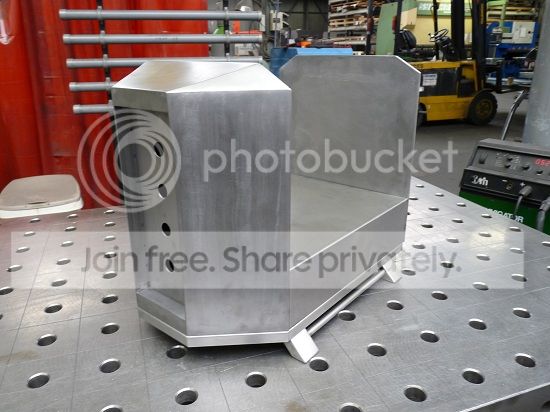

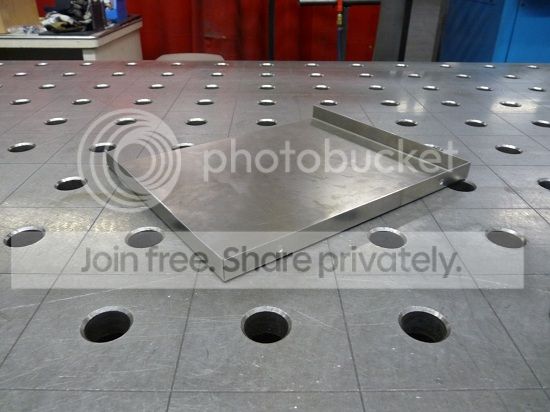

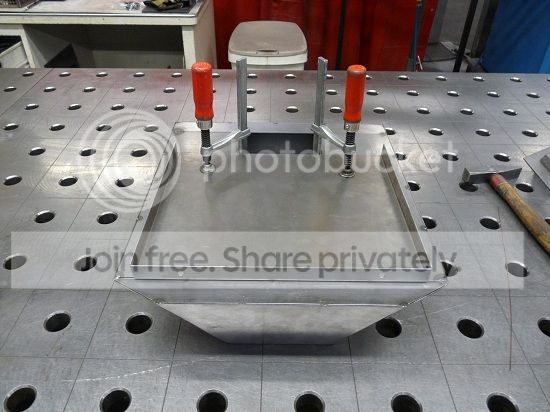

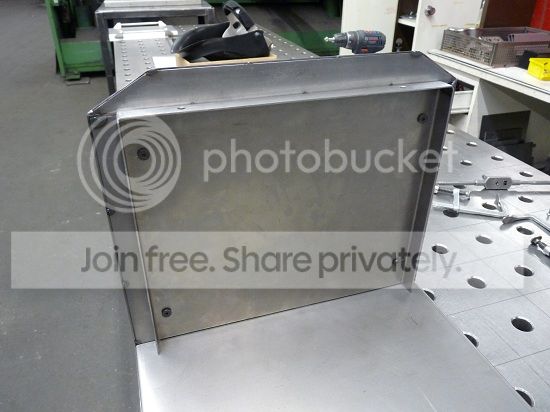

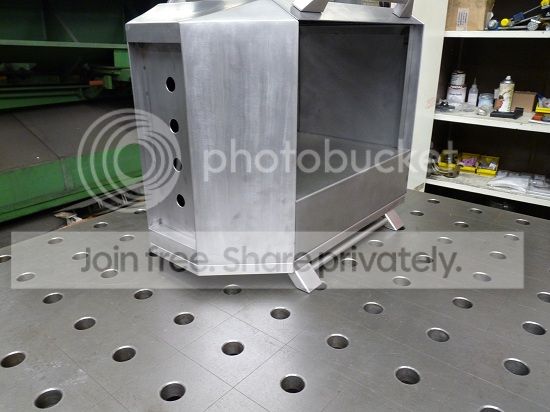

Verder met het project.Als eerste heb ik een cover gemaakt die achter het voorfront komt hier worden de top en de zijkanten aan bevestigd.

Als eerste een plaat geknipt,uitgehoekt,gebogen en de gaten erin gemaakt voor de top te bevestigen.Daarna gelast,afgewerkt en gemonteerd aan het front.

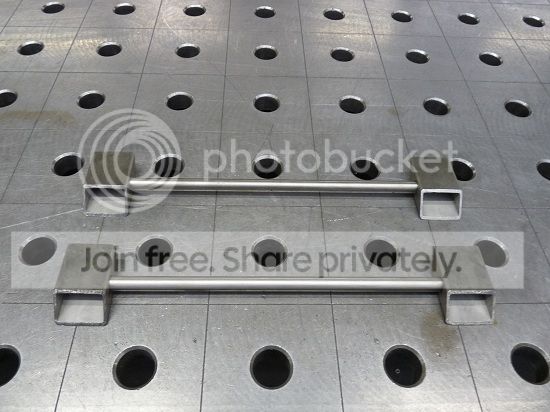

Vervolgens ben ik verder gegaan met het frame waar alle delen op bevestigd worden.Het frame heb ik voor zien van voeten.











P

PasLis

Legacy Member
Op het frame worden ook de voedingen en de brackets voor de harde schijven gemonteerd dus heb ik de bodem voorzien van een perfoplaat.





Alles afgewerkt.







Even alles er los opgezet om te kijken hoe het eruit ziet.









Dit was het weer voor vandaag.


Thanks to my sponsors.





M

Muscleduck

Legacy Member
Een thread van Paslos die ik nu pas ontdek? :o

Wel handig dat je dan meteen 5 updates kan lezen :)
Ziet er weer goed uit Paslis. Ben je niet bang dat de voedingen niet krachtig genoeg gaan zijn?
P

PasLis

Legacy Member
Dank je Muscleduck en nee hoor de voedingen zijn zwaar genoeg ik heb zelfs capaciteit over. :D
