yow,
ik heb mij net een nieuwe pc config besteld (heb ik nog niet) maar ik heb wel al
mijn nieuwe (lees: 2e hands) coolermaster stacker.
Ik ga op de plaats van het diskettestation 5 schakelaartjes (on - off - on toggle switches) monteren met een zwart plaatje erachter zodat alles proper is.
De bedoeling is om mijn fans te kunnen regelen op laag (5V), uit en hoog (12V).

Ik heb hier een schema gemaakt en mijn vraag is nu of het klopt of niet.
sorry voor het slechte schema :lol:



Gr
X

Xtala

Legacy Member
Persoonlijk zou ik opteren voor 7V ipv 5V, de fans zijn dan nog steeds zeer stil en ze geven nog een redelijke airflow. Ipv de aarding + 12v neem je dan 5v + 12v
D

DawG^

Legacy Member
das nog geen slecht gedacht, ma zoude da efkes in een schema kunnen zetten? ik ben nu ook ni echt een grote electronicakenner.

gr
R

Robijntje007

Legacy Member
Gij gaat uw fans dus aan en uit zetten :wtf:
Normaal moeten die regelen in snelheid ofzo ma gij gaat gewoon on/off doen :p
Heb thuis van die switchen gebruikt voor mijn ccfl's...
n

nigel555

Legacy Member
nenee ie ga gwn een andere spanning opsteken ^^

12V of 7V ^^


Dit forum vereist dat je 45 seconden wacht tussen het verzenden van berichten. Probeer het nogmaals over 1 seconden.
duh^^
D

DawG^

Legacy Member
wa is daar mis mee? met mijn huidige case is het gewoon on/off en nu zal het 7V/off/12V zijn.
potentiometers zijn misschien beter maar moeilijker aan te sluiten zeker?
R

Robijntje007

Legacy Member
das wat meer gebruikerlijker jah bij baybussen. maar dit kan ook perfect werken...
zo vaak gebruikt ge die pot.meters toch niet vink...
t

tomcatt

Legacy Member
Er is wel wat werk aan maar ik heb identiek hetzelfde systeem gebruikt :D
Ik heb gekozen voor 12v en 5v omdat dat het gemakkelijkste was :p lol
en ik heb kleine tuimelschakelaars gebruikt ...

je moet wel opletten. Als ik mijn koelers laat beginnen te draaien op 5v dan krijg ik ze soms nie aan de gang.. even op 12v en terug op 5v en het lukt.
Ik gebruik koelers van arctic cooling ma die gaan wel goe.
D

DawG^

Legacy Member
tzal 7v en 12v worden, het baybuske is al voor een deel gemaakt (die winkel had maar 2 toggle switchkes meer). nu enkel nog een beetje verstevigen en klaar om aan te sluiten.
R

RealFlub

Legacy Member

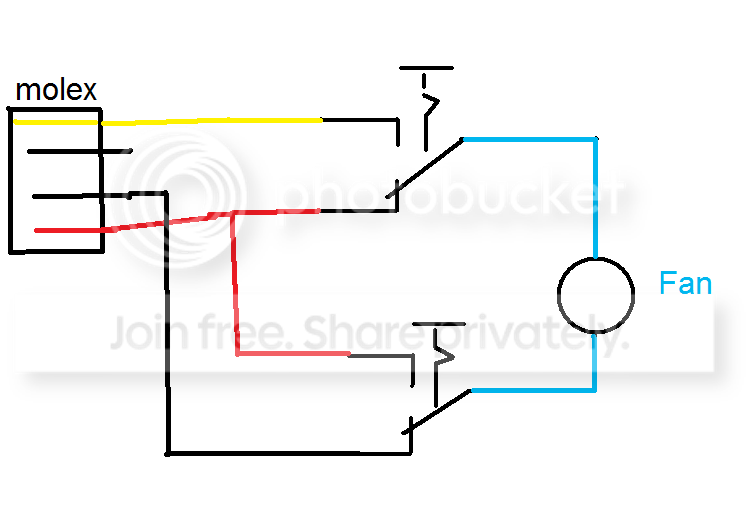

gaat dit lukken?


ik denk het, alleen twijfel ik over de onderste schakelaar, dat ik die ook mag zetten op andere stand als hij op 5V staat? dan zal die toch normaal uit zijn?
t

tomcatt

Legacy Member
...EDIT EDIT
effe foto gemaakt
foto is volledig verkeerd..

Ik hou het bij casemodding en hout/metaal... elektro is voor die andere professionals hieronder :p
f

freemc

Legacy Member
Om te schakelen tussen 12V/7V doe je best gewoon het volgende: de 12V van uw voeding sluit je vast aan aan de + van je fan. Dan kies je met een schakelaartje tussen ofwel de gnd van uw voeding de 5V van je voeding, om aan de - van je fan te hangen.

Voila, 7V en 12V.

(was te lui om tekeningske te maken, dus ik hoop dat mijn uitleg verstaanbaar is.

commentaartjes op de tekeningskes hierboven:
- eerste tekening (van realroot) is bruikbaar, maar ik zou een tweepolige schakelaar nemen in plaats van 2 enkelpolige. Met de oplossing die ik hierboven beschrijf kun je echter hetzelfde bereiken met slecht 1 enkelpolige schakelaar.
- 2e tekenin (tomcat bovenaan): NIET DOEN!!!. Je gaat de 5V lijn aan de 12V lij leggen. Dit is in het slechtste geval fataal voor je voeding, en een aantal componenten die teveel spanning krijgen waar ze 5V verwachten. In het beste geval gaat je voeding in veiligheid.
- 3e tekening (tomcat nr.2): zelfde probleem!!!! NOOIT 2 verschillende voedingsspanningen zomaar aan elkaar hangen, en zeker niet als ze van hetzelfde voedingscircuit komen!!!
n

nigel555

Legacy Member
Zou het ook doen zoals Freemc zegt.

En Realroot het zou werken maar dan met een dubbelpolige schakelaar. Of met een dubbele wissel schakelaar
n

nigel555

Legacy Member
Yup dit zal perfect werken.
En dat suikerke kunde er inderdaad van tussen laten. Je kan dit ook solderen en met krimpkous afwerken.
