CM Silencio 550 Limited Edition​

Het pakje dat ik heb mogen ontvangen.



Cooler Master Silencio 550
Cooler Master Silent PRO Hybrid 1050W
Cooler Master Sickleflow 120 red,green,blue
Cooler Master Hyper 612S
MSI Z68A-G45 B3
MSI 550 GTX-TI

Maar meteen aan begonnen. Alles netjes aftekenen en na meten voor we de zaag er in zetten.





Het resultaat









2 x 120mm fans in de top perfect fit.



Radiator op zijn plaats.



In de front 2 x 140mm fan om te zorgen dat er genoeg verse lucht aanvoer is voor in de case.

ga ik in het oog houden.

Die rad is dit een refurbish of wat is dit voor ding?

edit dit is een afgewerkte build met al een bestaande worklog. Dus daar heb ik het al gezien

Jep klopt maar omdat de wedstrijd nu gedaan is mag ik het buildlog ook op andere forums plaatsen.

Ik wacht op het vervolg!

Mijn eerste idee van de DvDrom houder. Deze zal naast de 5.25bay komen te hangen.





DvDrom er tussen.





Even tegen de 5.25 bay houden om te zien of het mooi past.



In de case.



Ondertussen heb ik ook al op het werk de HDD cage en CDrom bay even aan gepakt. Heb al het overtollig metaal dat in de weg zat verwijderd.





Heb mijn eigen dan ook nog even terug op de DvD houder gericht. Omdat ik met het eerste design niet echt te vrede was. Dus heb ik maar een nieuwe versie gemaakt die veel meer naar mijn zin is.



Gemonteerd in de case.



Nu kan ik uit meten waar ik de opening kan maken voor de CD. Ondertussen ook al begonnen met het buigen van de eerste koperen leidingen.





Tot de volgende Update.

heb je zo een speciale tang om koper te buigen?

Gewoon standaard buig ijzer gebruik ik daarvoor.

Update!!
In deze update nog wat verder gewerkt aan de top of de case. Er moeten nog 2 gaten gemaakt worden voor het reservoir en de DvDrom. Dus even met de Dremer en Decoupeerzaag aan de slag gegaan met dit als resultaat




Alles even bijvijlen en opschuren.



CDrom geïnstalleerd
Had mij van lengte vergist nu is de sleuf een paar mm te groot een de uit einde. Dit is nu niet echt een ramp.



Cd er in



Reservoir geplaatst





Dan maar ineens een stukje koperen buis op maat gemaakt en geplaatst.



Had nog een paar oude verleng kabels liggen van een vorig projectje. Heb al de sleeve van de kabels gedaan zodat ik alleen de witte draden over blijven.





Dan even aan gesloten op de hardware.





Ondertussen ook al de koperen buizen geplooid en op maat gemaakt. De buizen moeten alleen nog op geslist worden met een korrel 1000 en daarna gepolierd worden voor de afwerking.

Hier een paar foto's van de buizen en van de loop



Zoals je kan zien moeten ze nog wel verder afgewerkt worden.

De pomp heb ik maar rechtstreeks aan het res gehangen.





koperen buizen op zijn plaats. Ik ontbreek nog 1 bitspower fillport maar deze had ik momenteel nog niet.

Heb ook mijn ledstrip in ontvangst mogen nemen. Ook maar ineens een kleine mod op gedaan.
Aangezien deze 12volt 19A nodig heeft werkt het perfect met de voeding van een pc



draadjes gesoldeerd op print plaatje.



Werkt perfect op de PSU





Ook al een met de front begonnen nog niet veel gedaan maar ik wacht nog op wat materiaal.
Soort Mesh gaan halen voor op de front te monteren.



Op maat geknipt.



Ledstrip er in.



Hier boven komt nog een grill en dan nog plexi dus je zal alleen de schijn van de kleur zien. Wat ook perfect zal zijn

Tot de volgende Update

Zeer origineel gedaan met die dvd speler
Ge hebt wel iets met koper blijkbaar, kwam ook voor in uw vorige build.
Vind koper persoonlijk ook wel mooi ogen

Jep vind het wel leuk om met te werken. Alleen is het wel een pak meer werk dan met gewone slangen.

Ineens nog een update erbij.
Nog een klein pakje mogen ontvangen met de laatste stukken die ik nog nodig had 1 CM fan, fillport en bitfenix Alchemy kabels



Kabel zijn eigenlijk super had niet verwacht dat ze er zo goed uit gingen zien.



Heb ook nog een wat verder gedaan aan de buizen. Heb ze nog eens op geschuurd met grid 1000



Daarna met Commandant nr 4 gepolished.



Hier kun je het verschil zien tussen de 2





Terug op hun plaats gezet en even de fans aan gezet om te zien hoeveel licht ze geven.

Aangezien er geen casebatch komt van MSI en CM, mogen wij zelf lekker iets bedenken dat in het oog springt.
Dus maar meteen aan begonnen om iets leuk en origineel te maken.
Stukje plexi met een printje van MSI logo.





Even mooi uit vijlen en opschuren met als resultaat.



Dan even de oven op 200grade late voor verwarmen.



Als die op temperatuur is stukje plexi er in met een mal voor 5 minuutjes zodat het moor rond komt te staan.



Laten afkoelen en dan krijg je dit.





Even de GPU er bij gehaald zoals je kan zien staat hier het logo van MSI dus deze gaat weg.





Ander logo in de plaats gezet.



Even power aan zetten zodat het mooi oplicht.











Nu nog iets verzinnen voor CM logo.

knap gedaan . Indrukwekkend ook dat je die msi zo mooi hebt kunnen uitzagen.

Mercie het heeft wel even geduurd voor het helemaal mooi was

Update !!

Eerst nog even een paar kleine details bij werken voor dat we kunnen beginnen met het verven.

Paar updates geleden had ik de HDD cage en Drivebay aangepakt. Ik had bij elks een stuk uit gehaald om de oneven heden weg te halen.




Deze stukken moesten nog verder afgewerkt worden. Stukje aluminium op maat gezaagd mooi gat er in.



Even test gedaan of ze mooi passen.



Dan maar ineens begonnen met het eerste stuk er op te plaatsen. Heb hier voor Bison lijn metaal metaal gebruikt











Dit moet een 24u uitharden voor dat je het verder kan bewerken.









Daarna was het tijd om de case uit elkaar te halen.

Maakt het ook ineens makkelijk om dit te vervoeren alles paste netjes in mijn rugzak om mee naar mijn te kunnen nemen op de moto naar mijn werk.
Daar kan ik deze rustig opschuren en spuiten.

Primer laag





Na 2 lagen primer en 2 lagen afwerk lak waren de stukken klaar.







Even de case in los in elkaar gezet.









Thuis gekomen en direct de case terug in elkaar gezet met pompnagels en de hardware er terug in gegooid.







Tot morgen

knap

Hartelijk dank aan Michel van Imatex voor de leuke prijs voor het lasersnijden en materiaal
IMATEX

Even alle stukken mooi naast elkaar gelegd. Nu is het nog gewoon paar gaatjes boren voor bevestigingen en dan staan we weeral een stap dichter bij het einde



Maar meteen aan begonnen
Voor ik ze heb kunnen monteren heb ik eerst nog een aantal gaatjes moeten maken om ze goed te kunnen bevestigen.

















Radiator cover in wit gespoten zodat het mooi bij de rest past

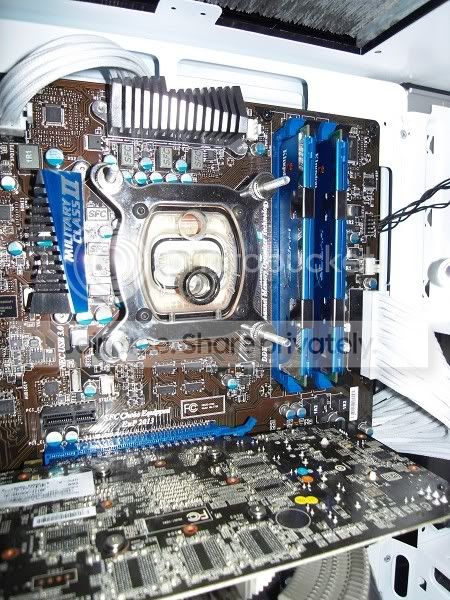

Ineens een setje van 8Gig ram er in gestoken.



Nu dat de cover klaar is van de rad was het tijd om de radiator zelf even op te blinken. Even potje Commandand nr 4 er bij gehaald om het koper mooi op te blinken. Je kan al direct het verschil tussen de 2.

Ineens maar op zijn plaats gezet.





Volgende stap was het plexi bevestigen aan de zijkant van de drivebay.





Display er in.









Totaal plaatje het begint er echt al goed op te lijken ^^

Knap gedaan man
