Had bij de build van Richard gezien dat hij de logo's in plexi had gegraveerd voor zijn Corsair Graphite 600T MbK

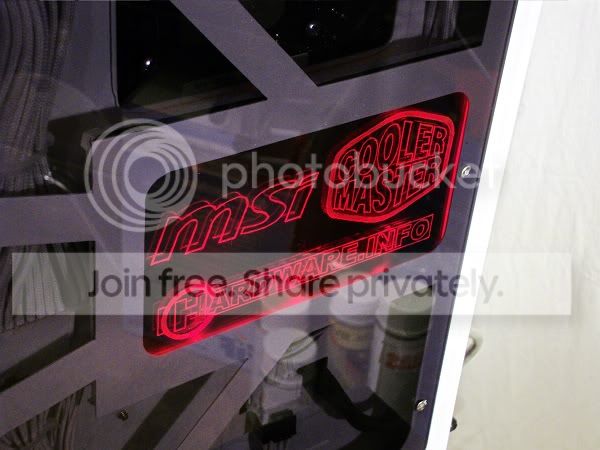

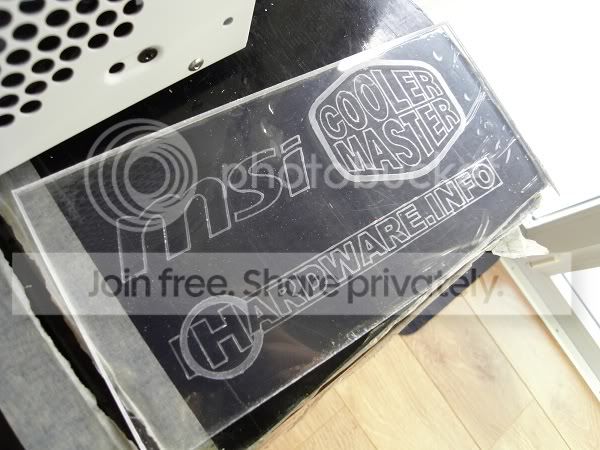

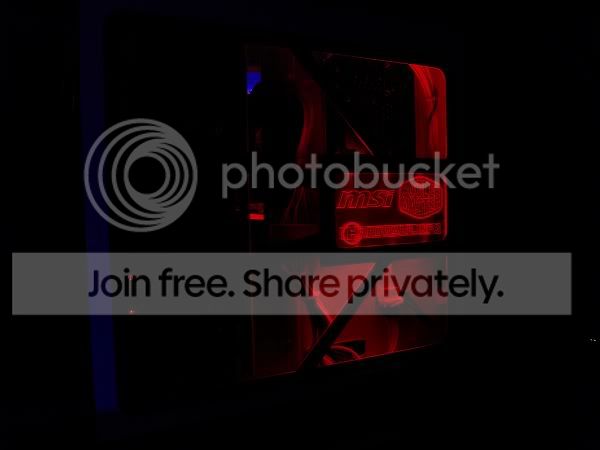

Dus heb ik even dat idee overgenomen om de Casebadge te maken. Met als resultaat de Logo's van HWI CM en MSI op het plexi gegraveerd.



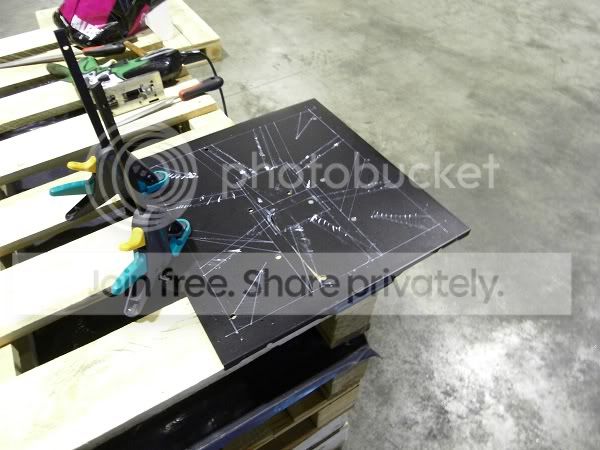

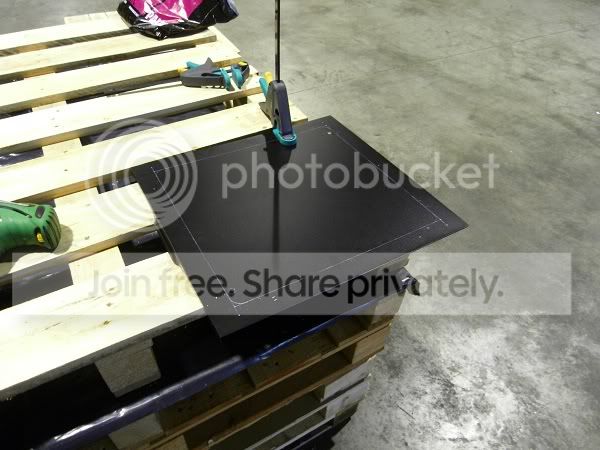

Tijd om aan de zijpanelen te beginnen Heb deze mee genomen naar mijn werk het daar op mijn gemak te kunnen werken.







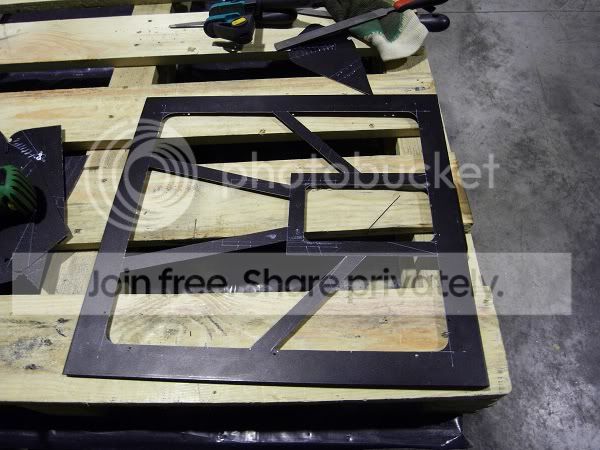

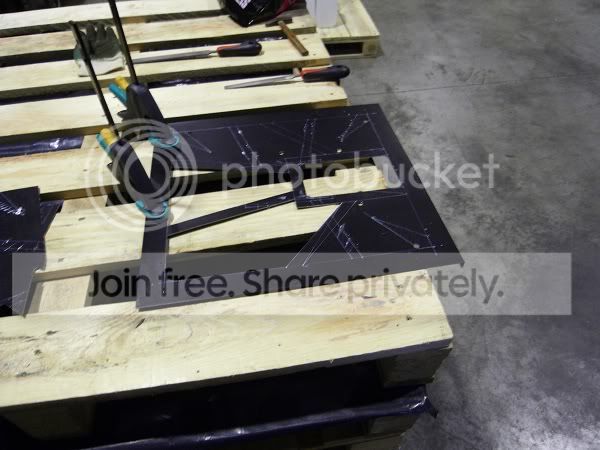

Eerste paneel gedaan op naar de volgende. Dit paneel is iets lastiger omdat het allemaal verschillende stukken heeft.







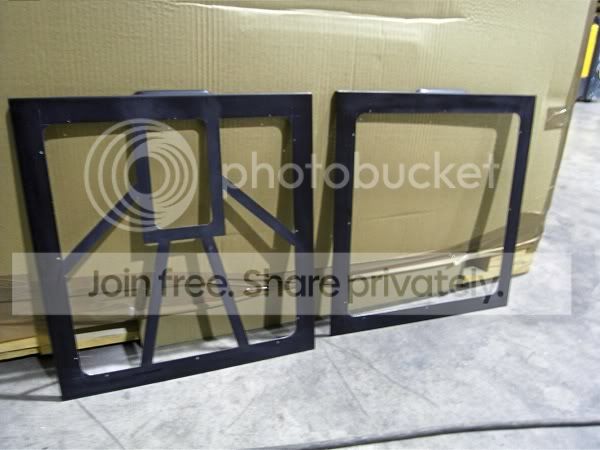

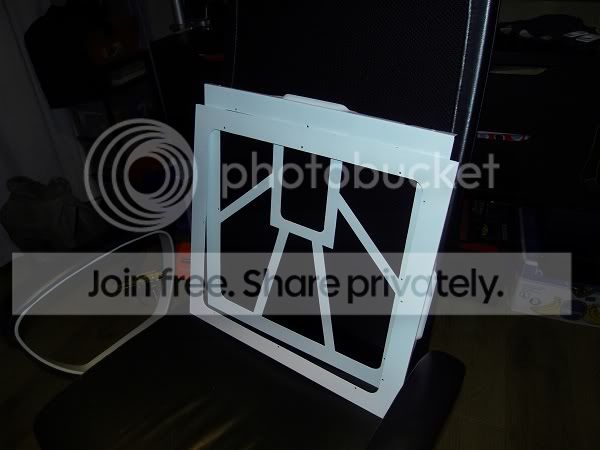

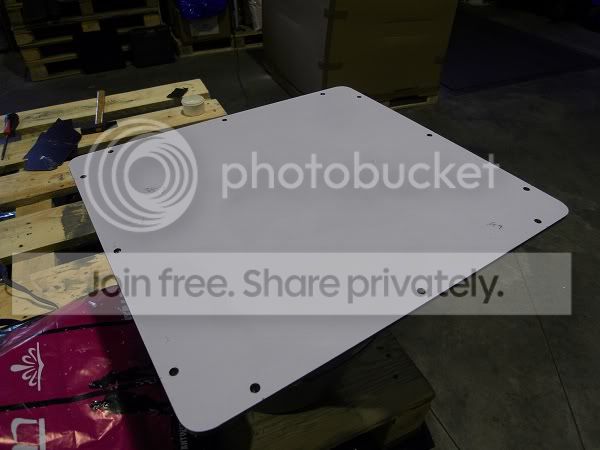

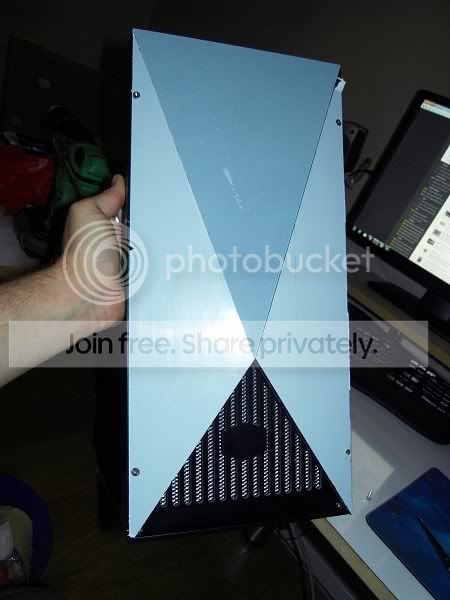

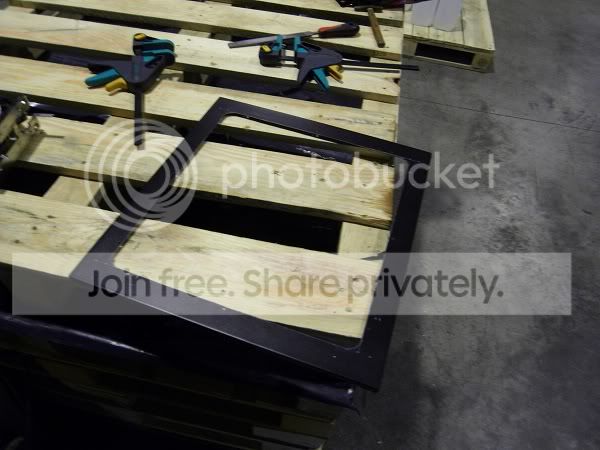

Beiden panelen gevijld en opgeschuurd



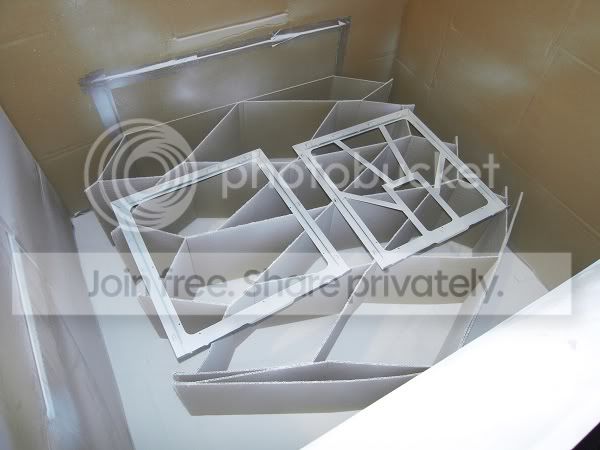

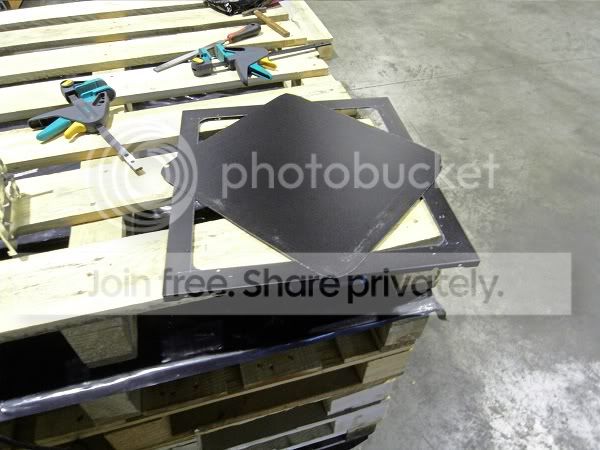

Tijd om de panelen te spuiten.



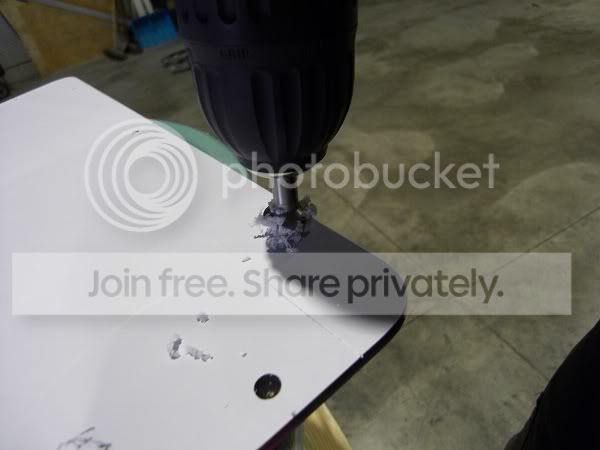

Tussen de lagen verf mij even kunnen bezig houden om alle gaten van de bevestiging te laten verzinken.





Daarna was het tijd om met de afwerk lak te spuiten.



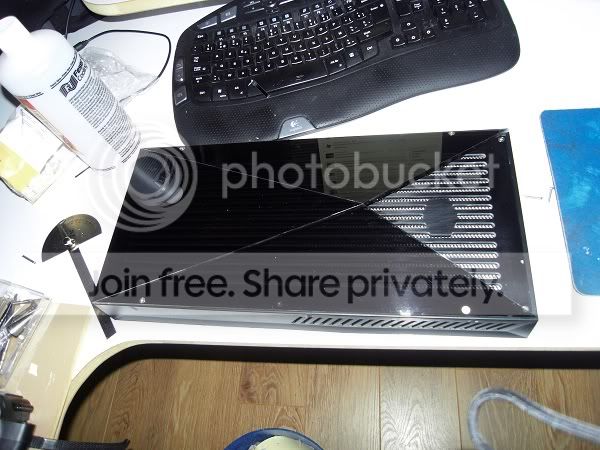

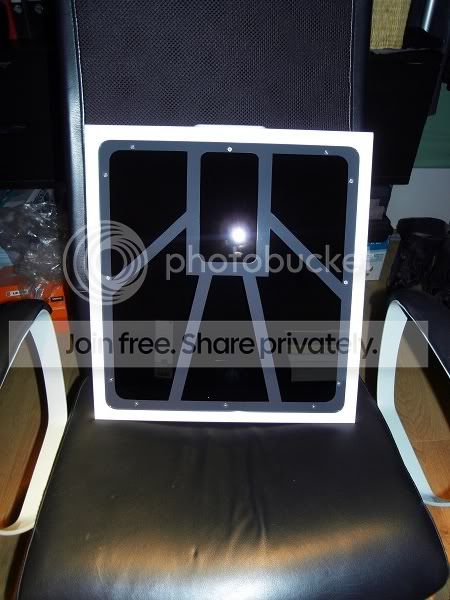

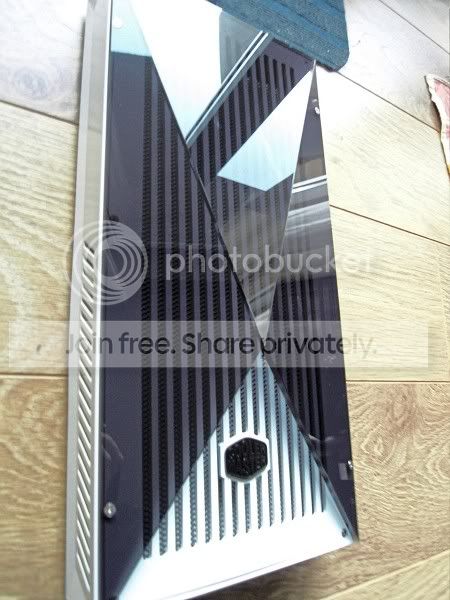

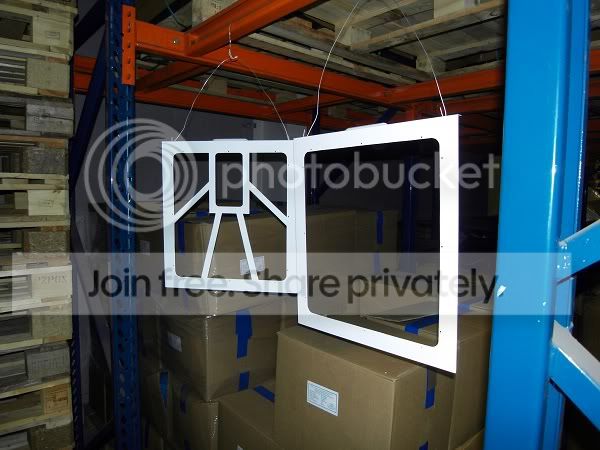

Na een paar uurtjes drogen kon ik de panelen mee naar huis nemen om daar het plexiglas op te monteren.

Nog even de ledjes aan zetten







Verleng kabel met male en female stekker.



Femele stekker er af knippen.



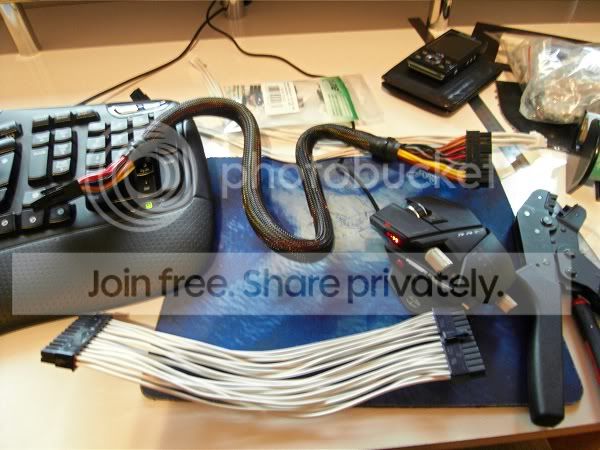

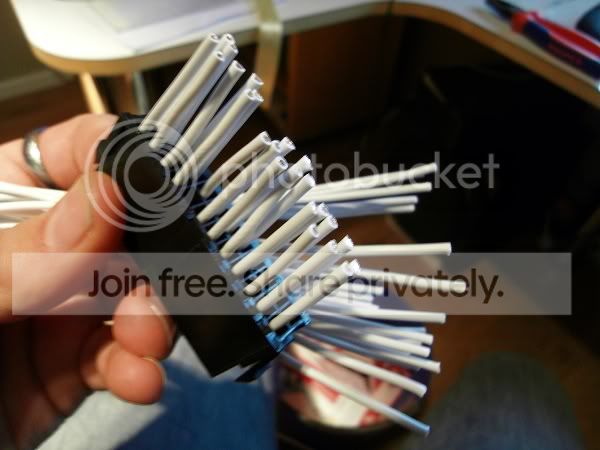

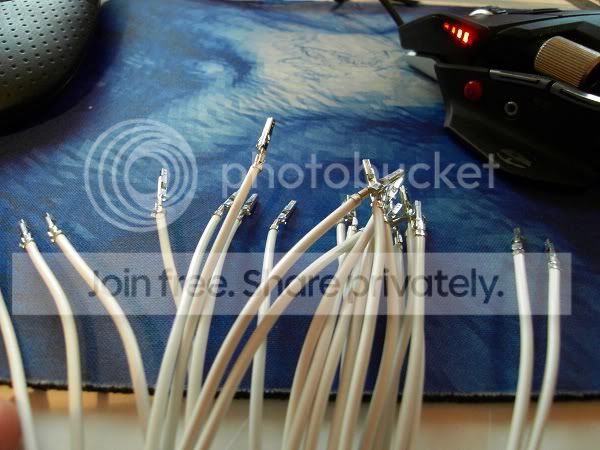

Alle kabeltjes terug voorzien van pinnetjes.



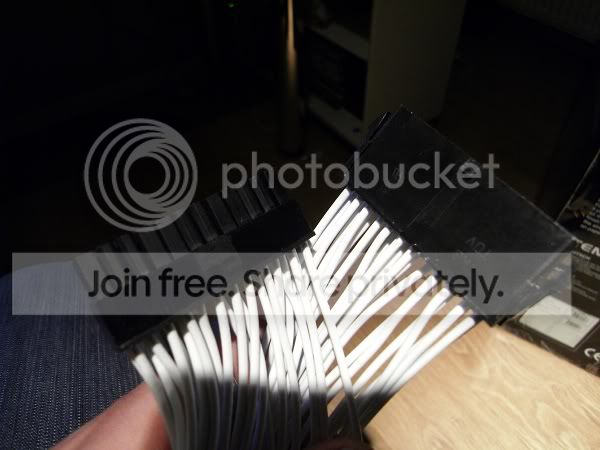

Male stekker er op nu heb ik male to male verleng kabel zoals de cooler master power cable. Zoals je kan zien is de witte verleng kabel een stuk korten dan de originele. Dit zorgt er voor dat je geen wir war hebt van kabels.
Het zelfde heb ik gedaan me 8 pin Power MB en6 pin power PCI.





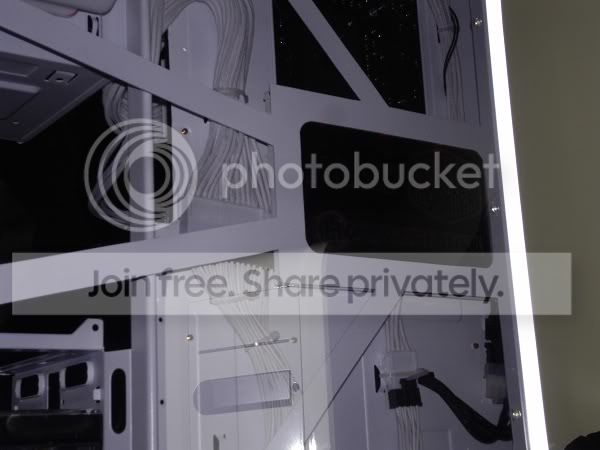

Power on en alles werkt perfect.







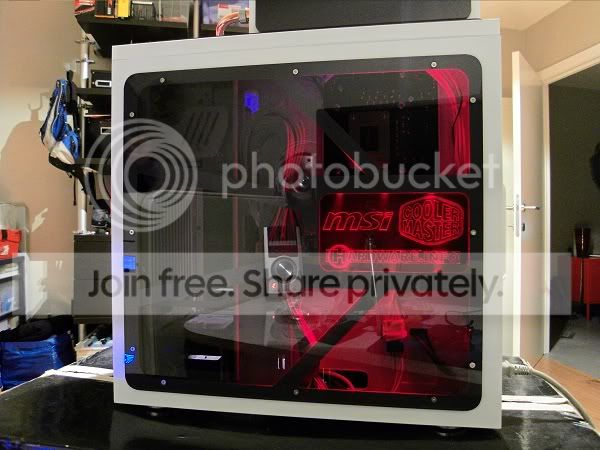

Ineens de folie van het ander zijpaneel af gehaald om toch maar is te kunnen zien hoe het er uit ziet.

Nog een klein filmpje van de case zelf (gewoon op klikken)



Heb ineens led voorzien voor het sponsor plaatje.



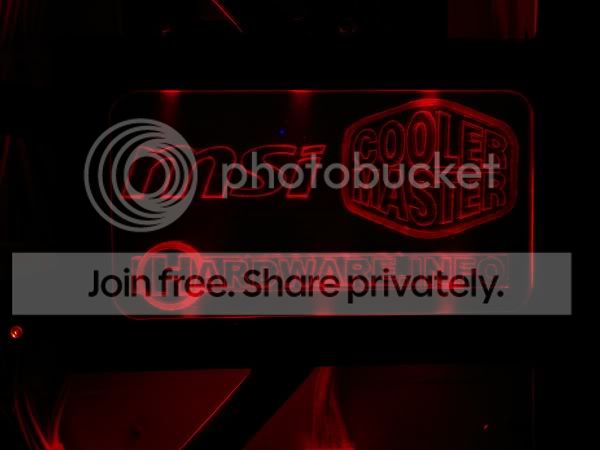

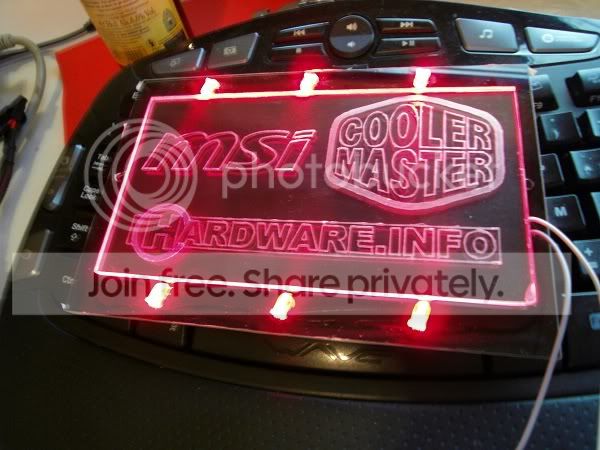

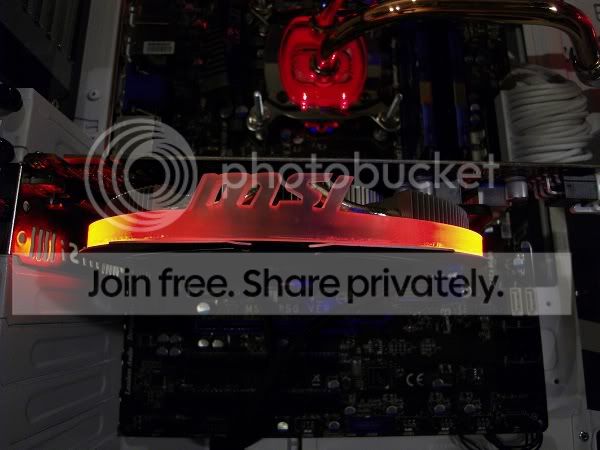

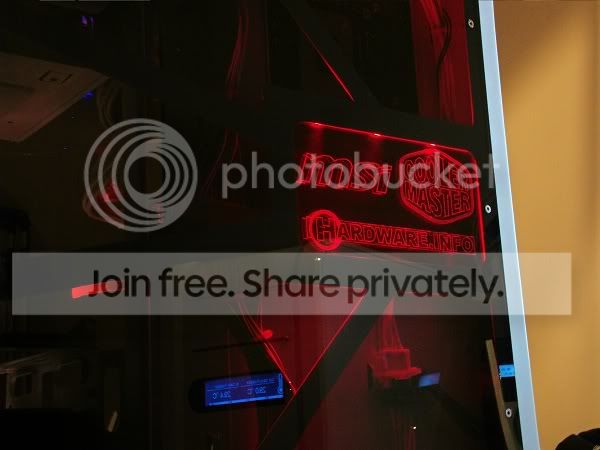

Sponsor plaatje laten oplichten met 6 leds van 5mm. Het licht is niet echt mooi verdeeld maar dit zal het toch moeten doen. Denk dat er een beter resultaat zal zijn als je een glowstring of ledstrip neemt.

Plaatje op zijpaneel bevestigt



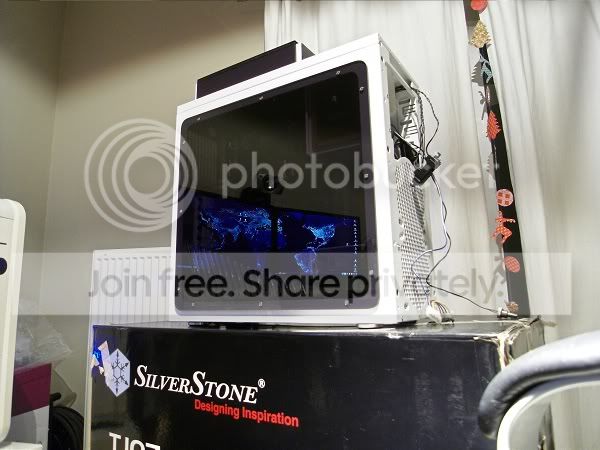

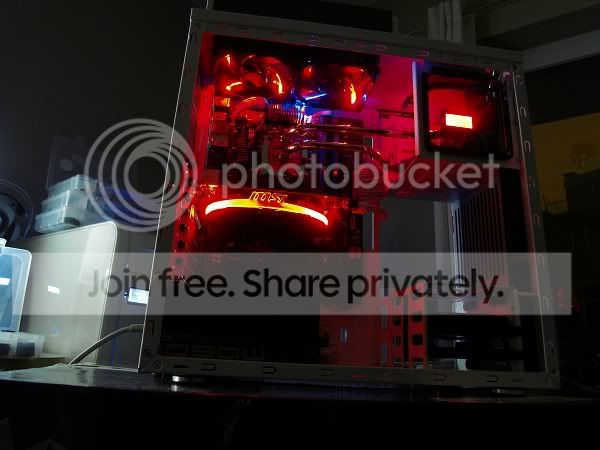

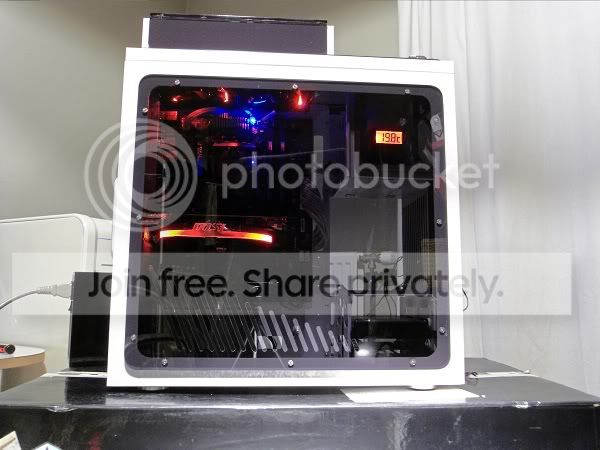

Pc even aan zetten.









Bedoeling is nog dat ik het licht ga isoleren dat er nergens anders licht komt buiten op de plaatse die ik wil

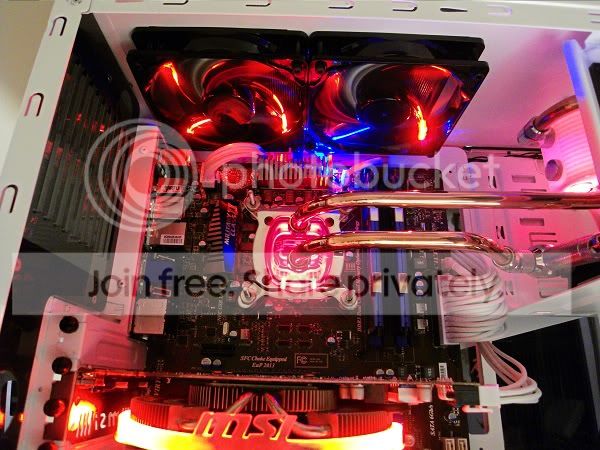

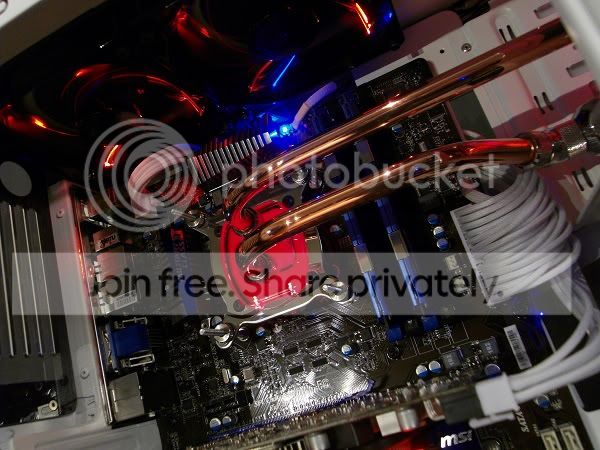

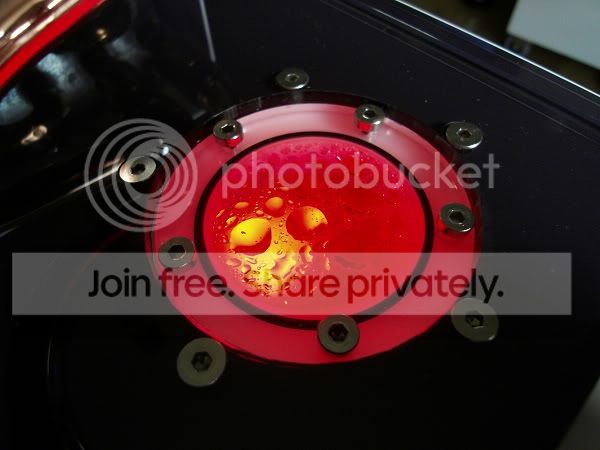

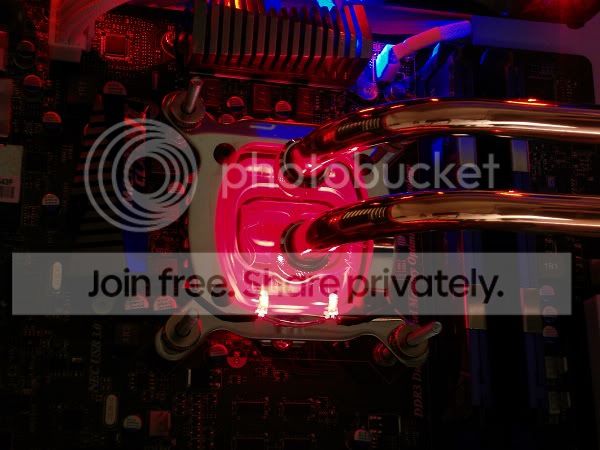

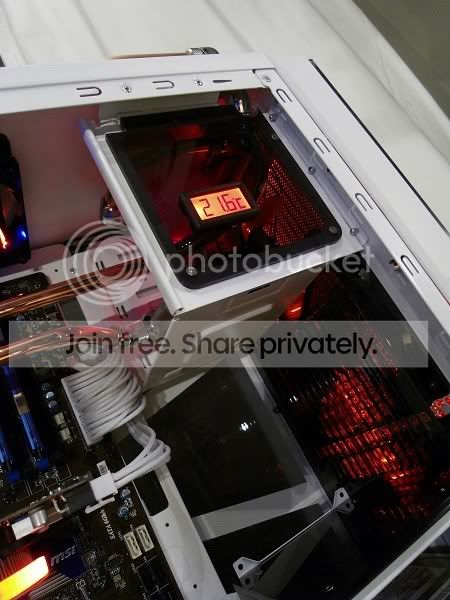

Ook maar ineens het EK cpu blokje voorzien van 2leds van 3mm



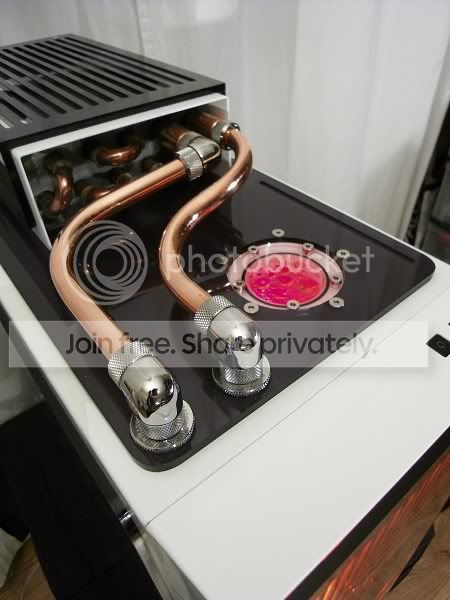

Camera neemt de rode kleur niet zo goe op







Nog een klein beetje werk aan de case zelf en dan is deze klaar. Dan word het tijd om aan de voorkant te beginnen.

Update

Heb het laatste stuk kunnen gaan afhalen bij Imatex.


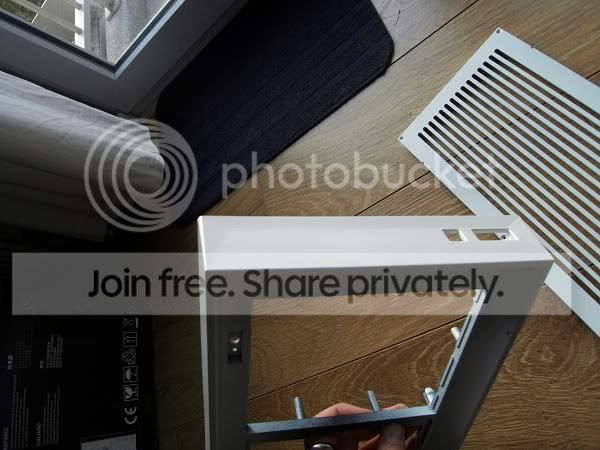

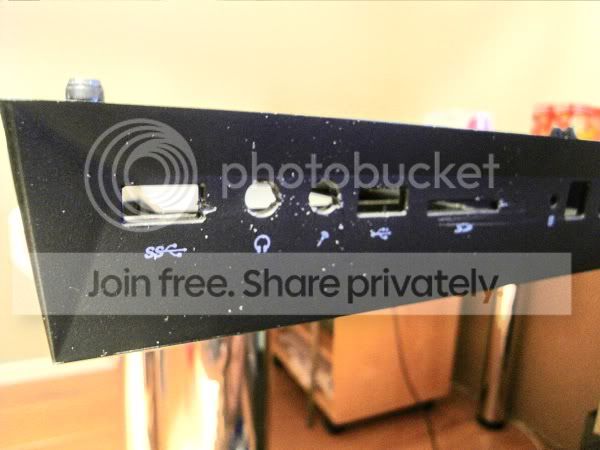

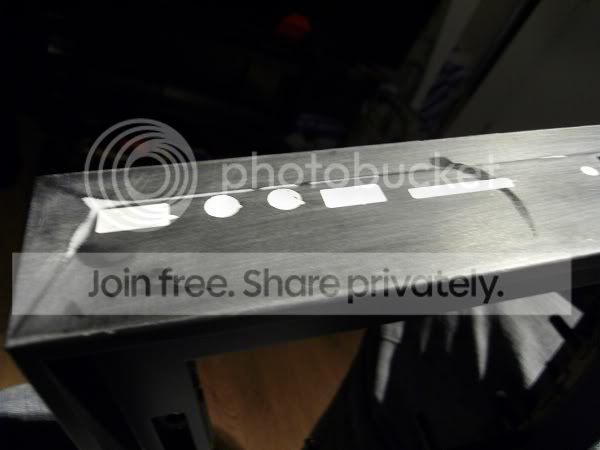

Ondertussen ook al een kleine aanpassing gedaan aan de front zelf. Heb de USB en audio gaten dicht gemaakt met 2 componenten plamuur.



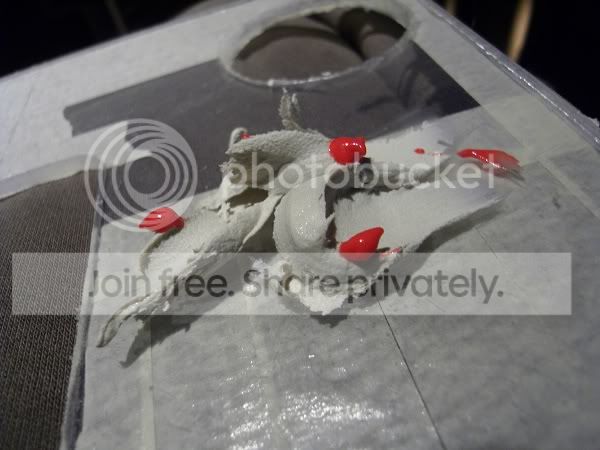

Mengen tot je mooi egale kleur hebt.





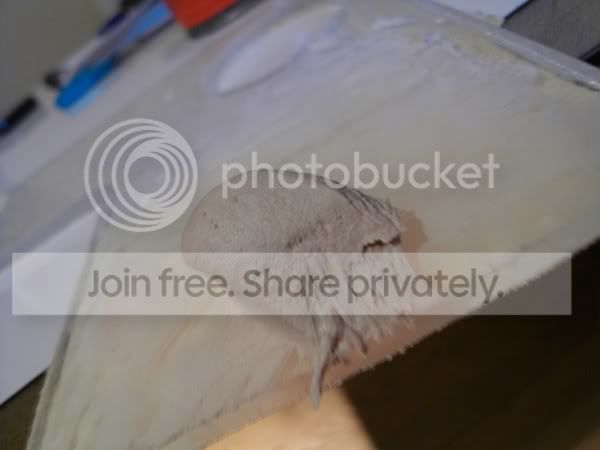

Na het laten uitharden goed opschuren.



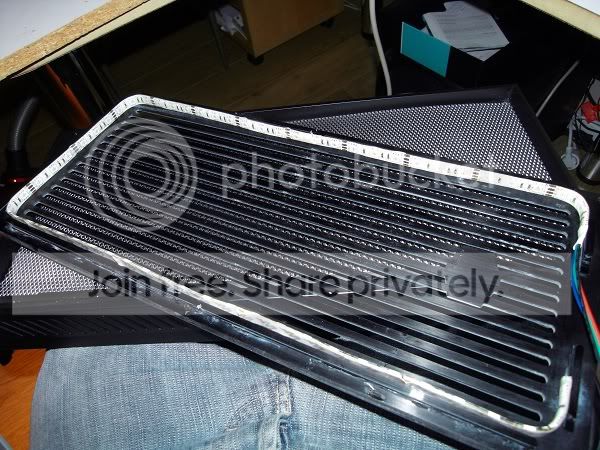

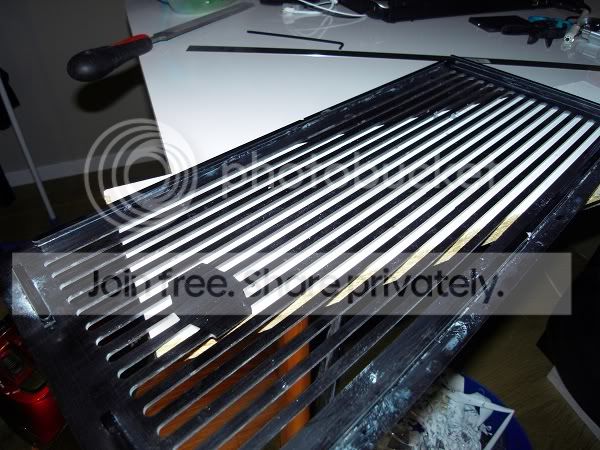

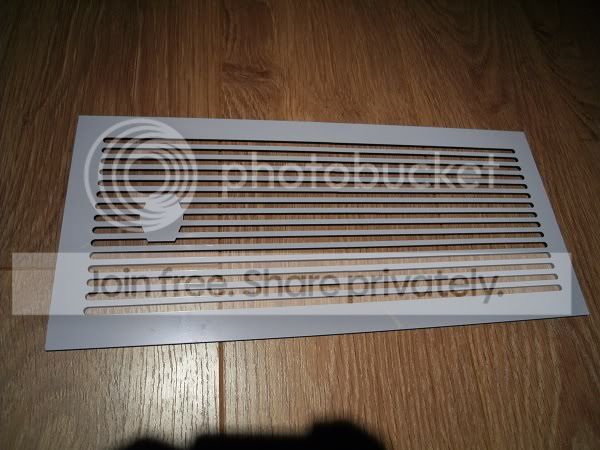

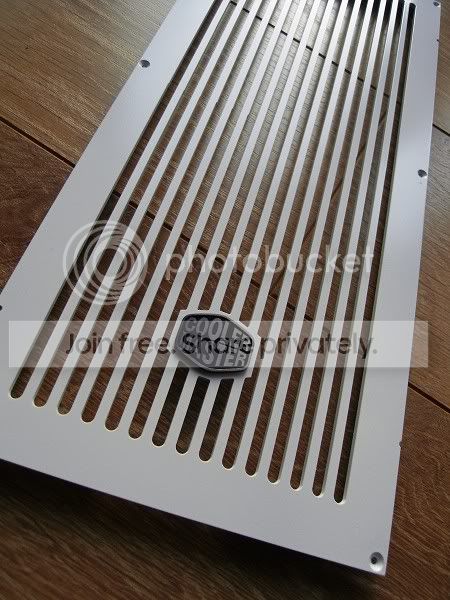

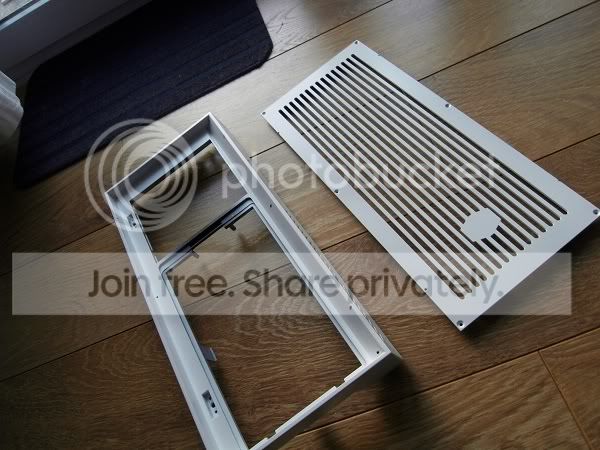

Even terug naar de grill van de voorkant heb deze lichtjes opgeschuurd zodat deze al mat staat voor het verven. Aan de achterkant heb ik me wat rest aval van het snijden een klein frame gemaakt waar ik de ledstrip op kan bevestigen.



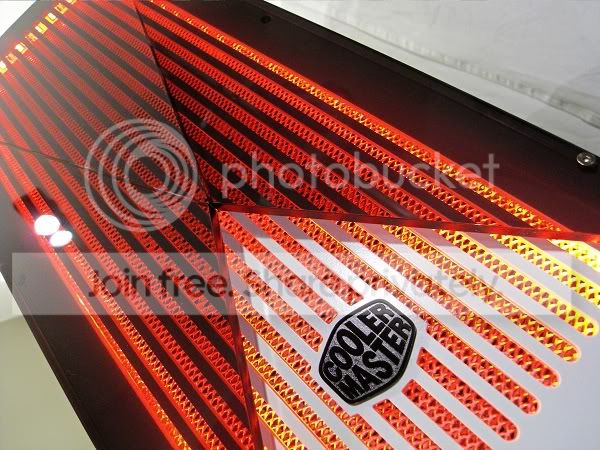

Ledstrip plaatsen



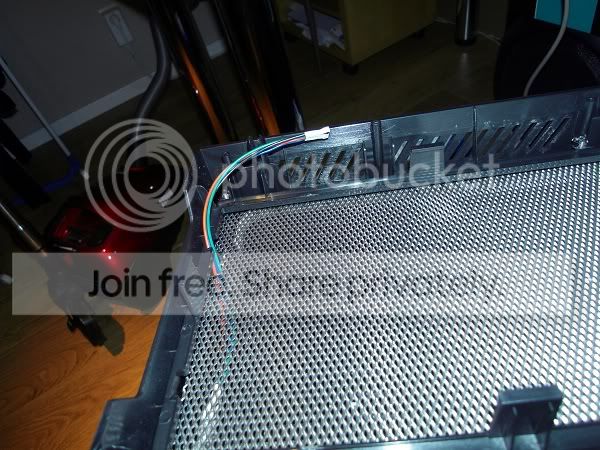

Langs de onderkant is een gaatje waar ik de kabel door kan loodsen voor de power.



Dan maar ineens een kort filmpje gemaakt van de ledstrip. Deze is trouwens met afstand bediening te controleren.


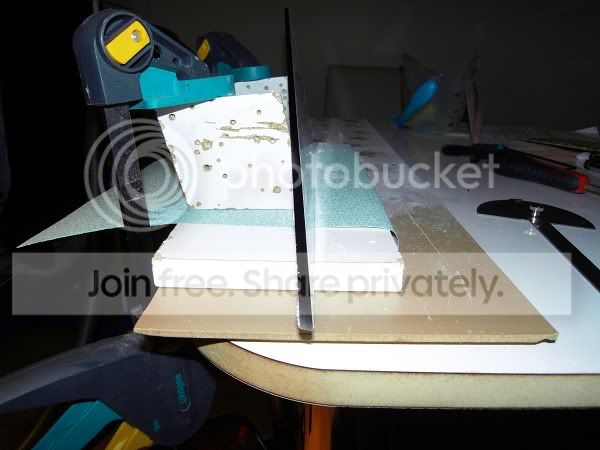

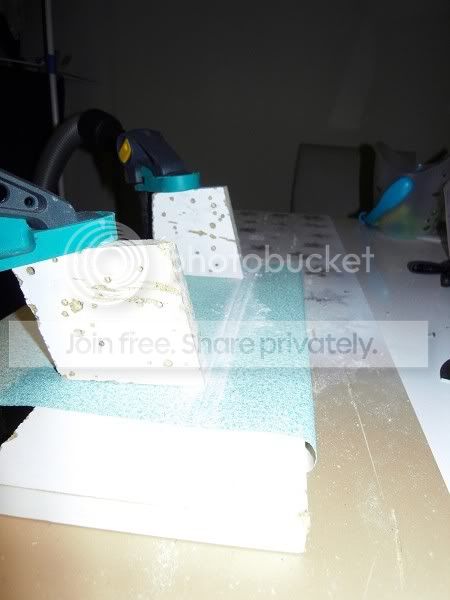

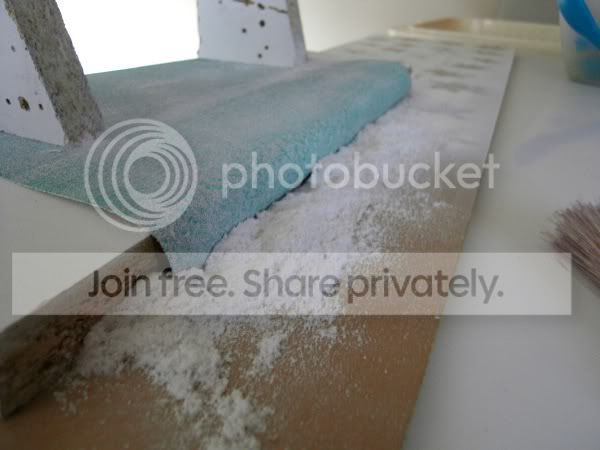

Volgende stap is het plexi voorbereiden voor de front van de case. Op 2 stukken van de front had ik een hoek nodig van 78° om het gewenste effect te krijgen. Dit heb ik opgelost met 2 houten stukjes die ik heb gezaagd met een hoek van 78°. Deze 2 stukken heb ik vast gezet op mijn tafel met een fel schuurpapier onder.


Dus nu moet ik alleen nog schuren tot ik de hoek van 78° heb op de plexi stukken.



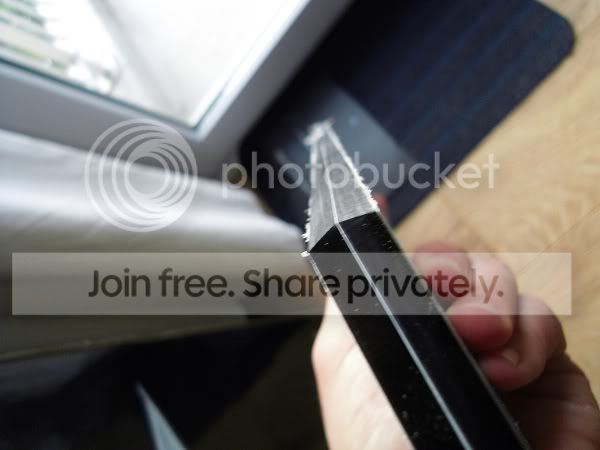

Paar uur verder en 2 stukken plexi later was dit het resultaat. Alle bij de stukken met een hoek van 78°



Afval



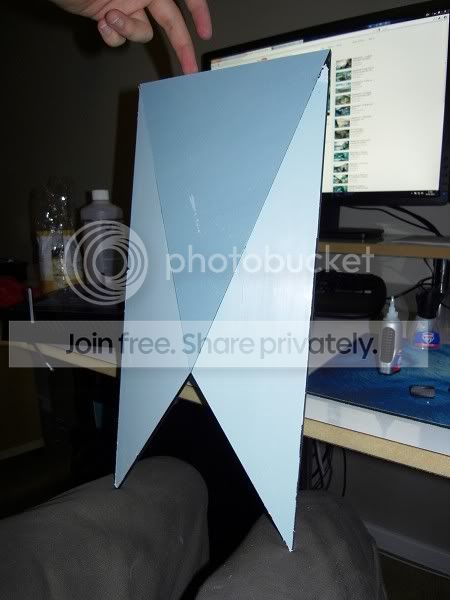

Nu ik de juist hoek heb kan ik de 3 stukken aan elkaar lijmen, zodat het in een punt komt te staan.

4 gaatjes boren om het mooi op de front te bevestigen. Past perfect



Bescherm folie er af geeft weeral een mooier zicht.



Nu alle bevestiging gaten zijn gemaakt was het tijd om de stukken te spuiten.



Alleen nog plaats voor de power en reset knop de rest heb ik allemaal dicht gemaakt.



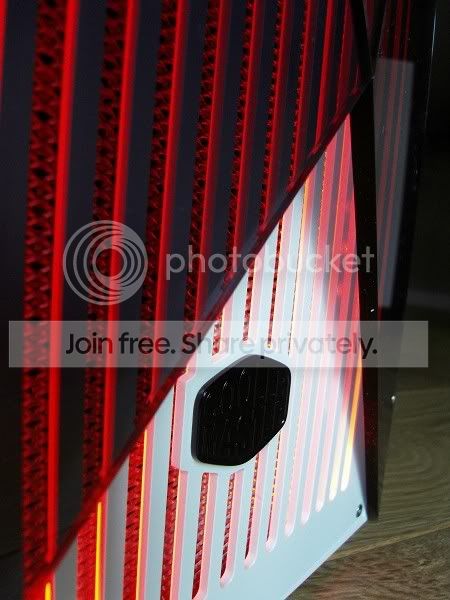

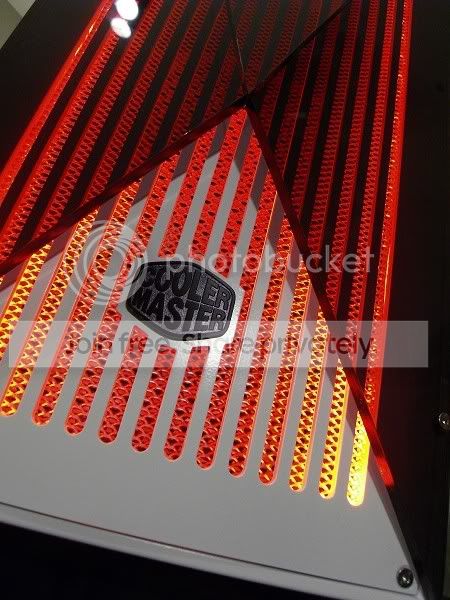

Als kers op de taart heb ik het originele casebadge van CM bij houden toen ik het deurtje er heb afgehaald. Deze krijgt natuurlijk een mooi nieuw plekje op de case.





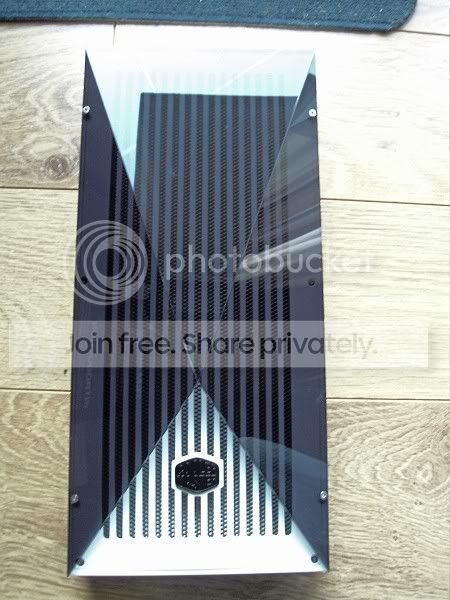

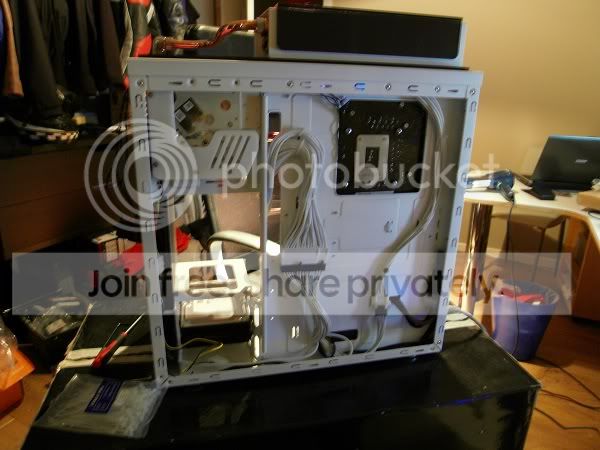

Alles terug in elkaar.







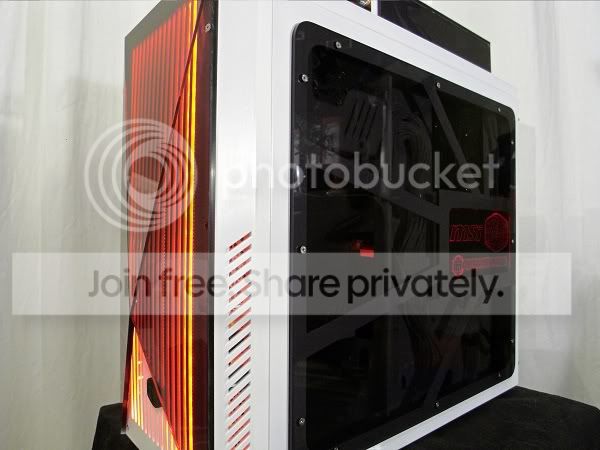

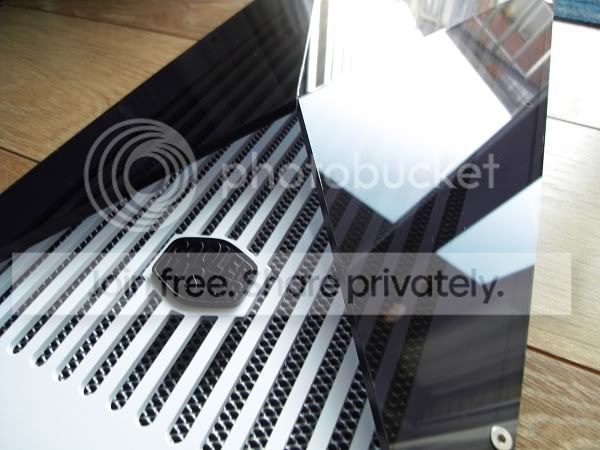

Dan maar ineens op de case geplaatst











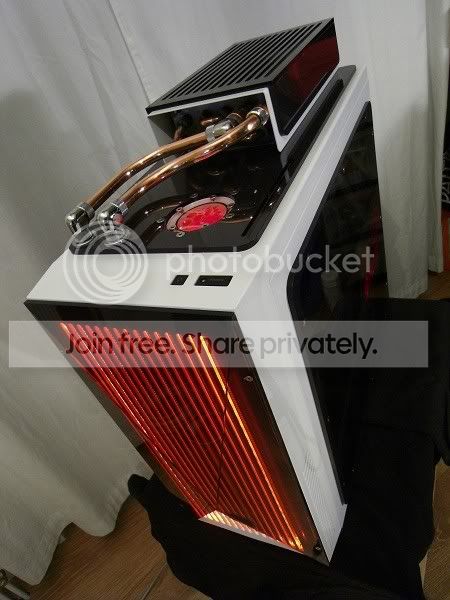

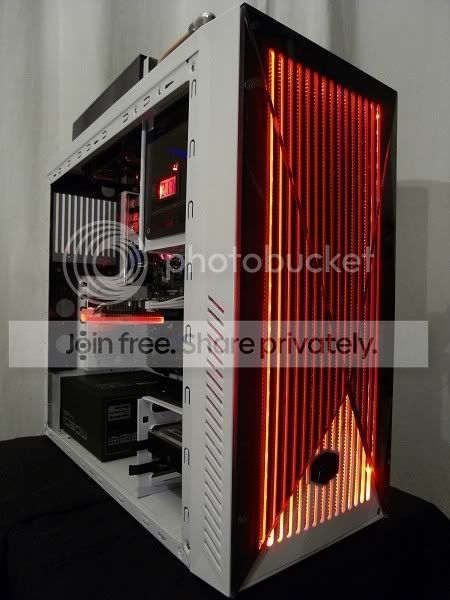

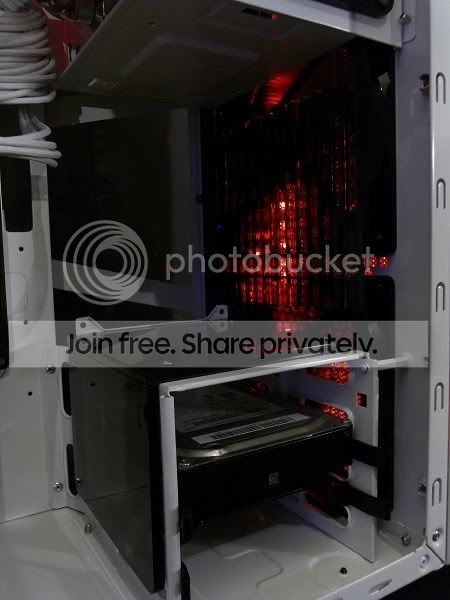

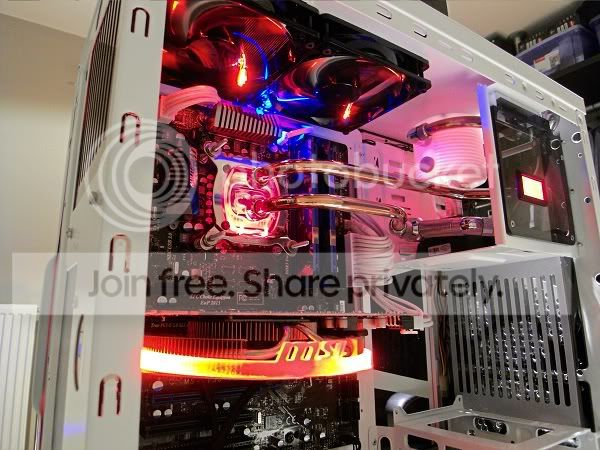

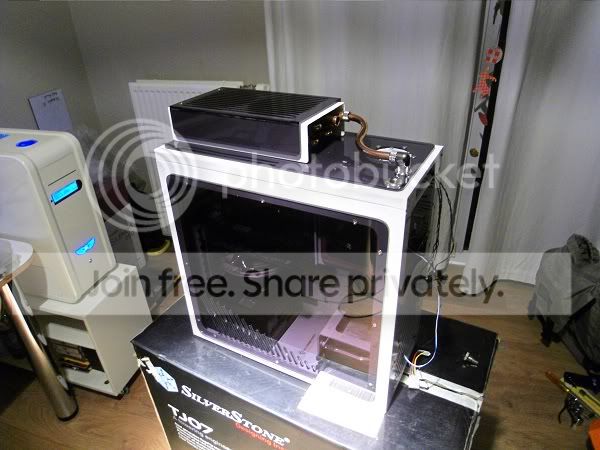

De buiten kant van de case is volledig klaar er moeten nog een paar kleine dingetjes gedaan worden in de binnenkant en dan is het tijd voor foto shoot ^^

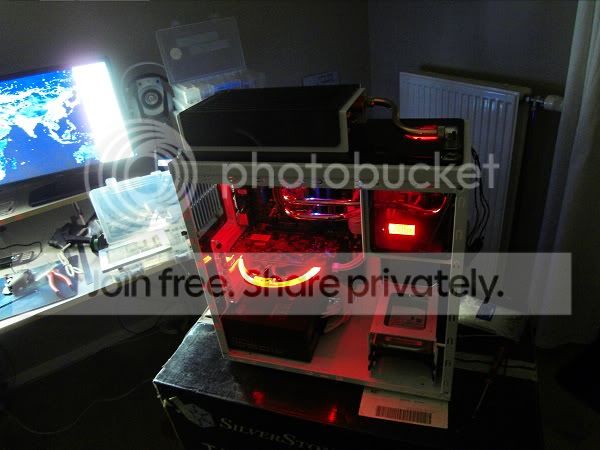

Momenteel ook aan het leak testen systeem draait nu al een paar uur met vloeistof in.

zotte front :applause:

Knap gedaan man!

Mhmhmhmhmh lekker

Mr.Hankey zei:

zotte front :applause:

Klik om te vergroten...

Thank man

[HBV]-=Tornado=;16078274 zei:

Knap gedaan man!

Klik om te vergroten...

Mercie

gunnie zei:

Mhmhmhmhmh lekker

Klik om te vergroten...

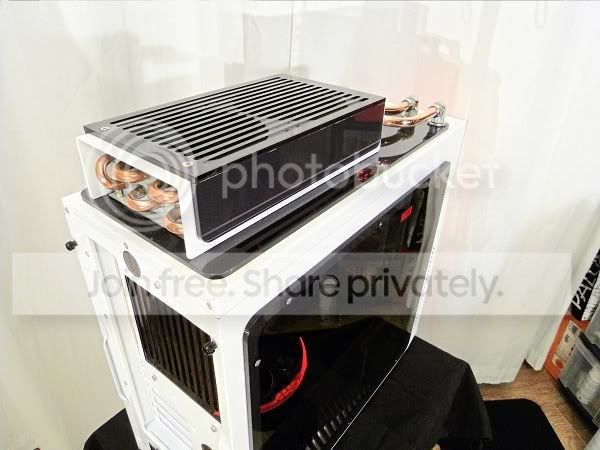

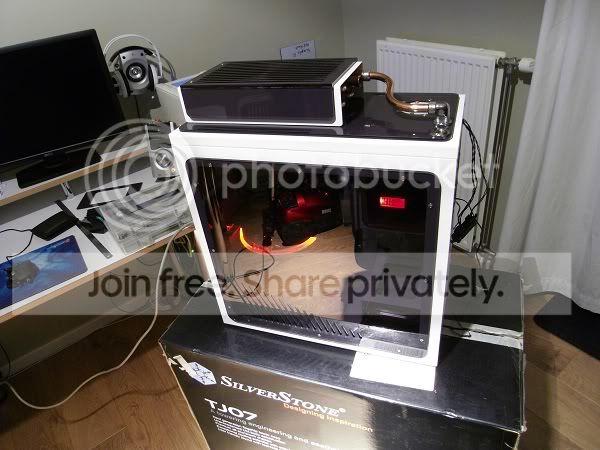

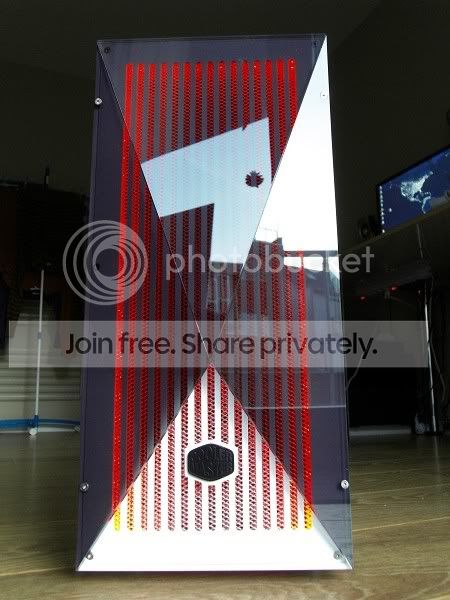

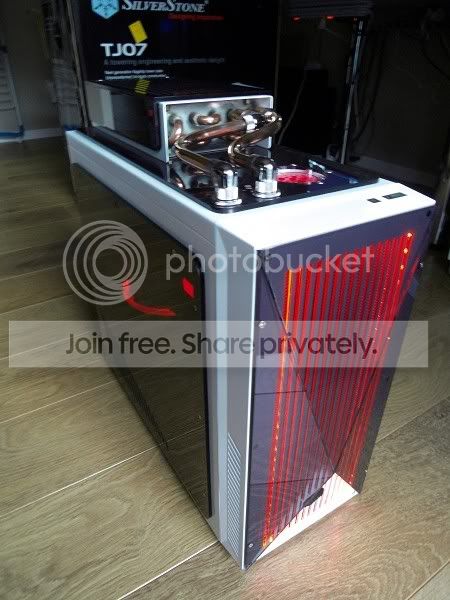

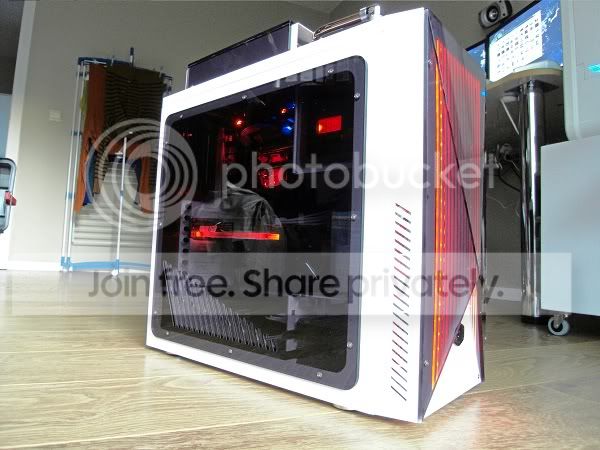

Cooler Master Silencio 550 Limited Edition Completed

Mijn dank aan:
Koen Crijns en Jacob Jan van HardwareInfo

Marco van Cooler Master

Niels van MSI

Michel van Imatex

Natuurlijk wil ook de jury bedanken die mijn schets heeft geselecteerd om verder te kunnen gaan naar ronde 2
Originele case



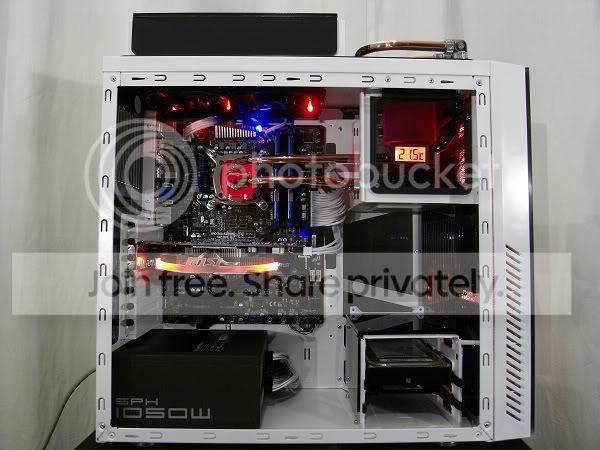

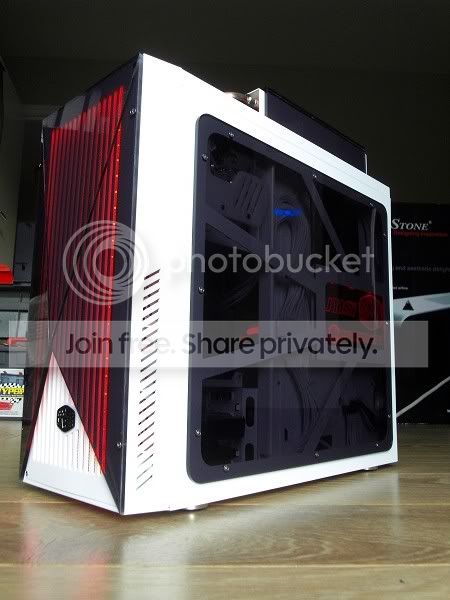

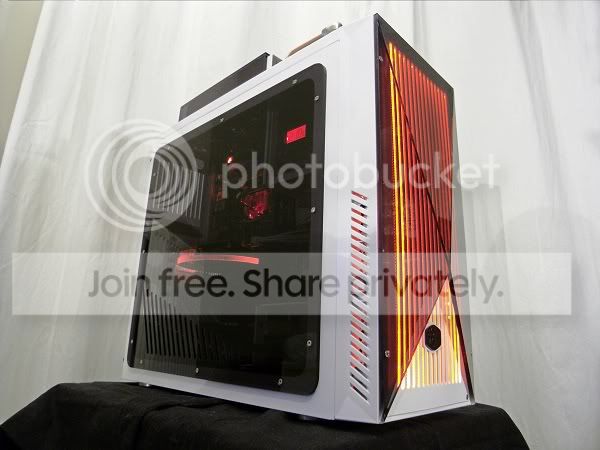

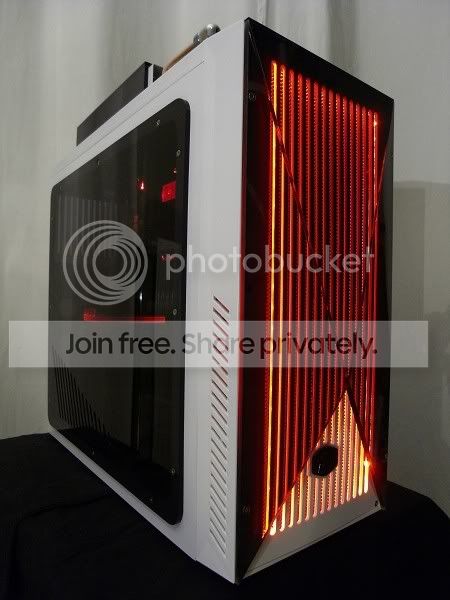

Wat er van geworden is.

subliem

absoluut een hele mooie mod!
Heb veel vernieuwende dingen gezien, die ik nog niet eerder zag! wat dezer dagen toch ook al niet heel simpel meer is...heel knap werk!!

dude... serieus ..

like a boss !

Psy zei:

subliem

Klik om te vergroten...

johnbeton10 zei:

absoluut een hele mooie mod!
Heb veel vernieuwende dingen gezien, die ik nog niet eerder zag! wat dezer dagen toch ook al niet heel simpel meer is...heel knap werk!!

Klik om te vergroten...

Mercie

Jeuntje zei:

dude... serieus ..

like a boss !

Klik om te vergroten...

Thx

voor die gene dat mss interesse hebben in deze mod
https://www.beyondgaming.be/archive...-master-silencio-550-limited-edition-d.849618

Zo zo

Case is verkocht dus komt nog een klein staartje aan dit topic. Met de koper een leuke deal overeen gekomen. Om zijn hardware over te bouwen in deze case.
Nieuwe hardwarelijst.
Voeding Corsair HX1000W
Ram momenteel nog Kingston Hyper X 2x4GB
PNY GTX580 komt aftermarket koeler omdat voor die ref geen full cover blok te vinden is.
1 Intel SSD weet ni welke versie sticker is weg.

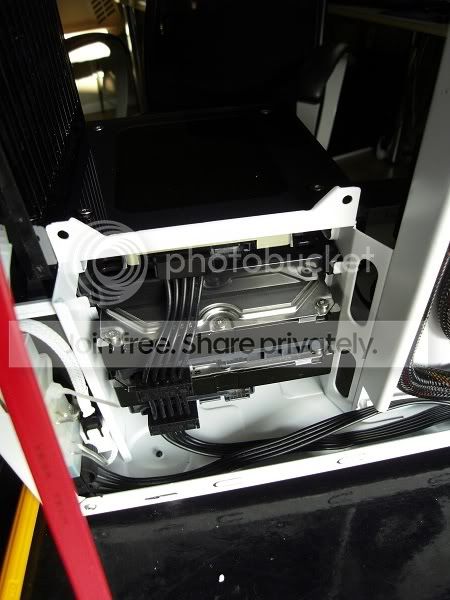

2 Seagate 500GB schijven.

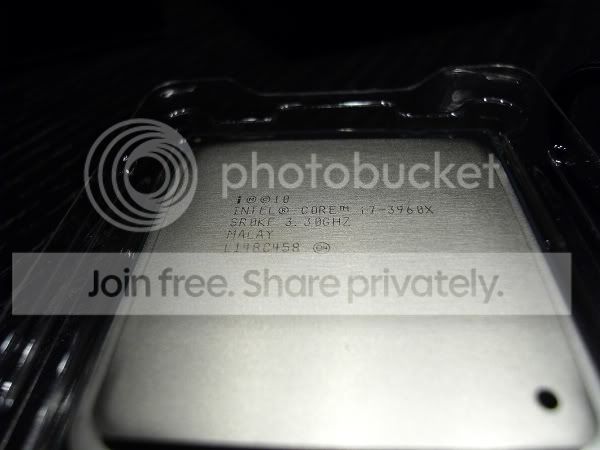

Intel I7-3960 Socket 2011
Moederbord moet nog gekocht worden

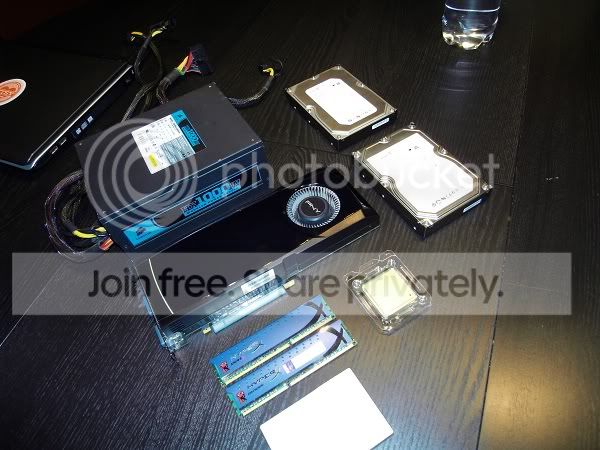

Hier al een preview van de hardware dat ik al heb kunnen ontvangen.





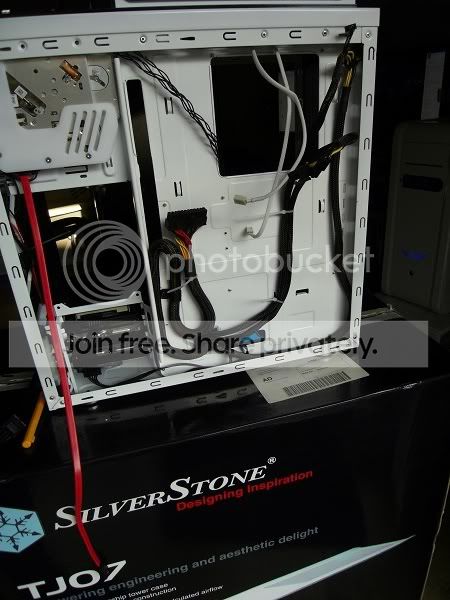

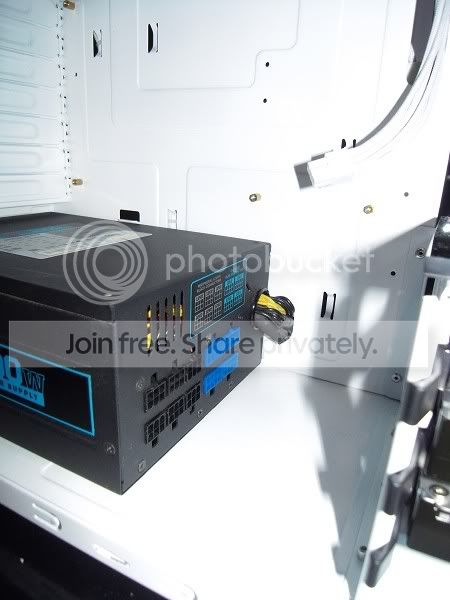

Maar ineens begonnen met passen van de voeding en al direct een probleem zal hier een kleine aan passing moeten doen om al de rest van de kabels door te krijgen.



Nu even afwachten op het moederbord en water/luchtkoeling die nog bestelt moet gaan worden.

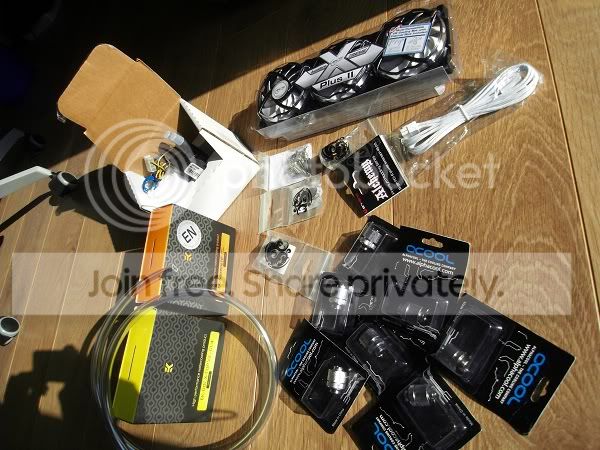

Bestelling vandaag mogen ontvangen.



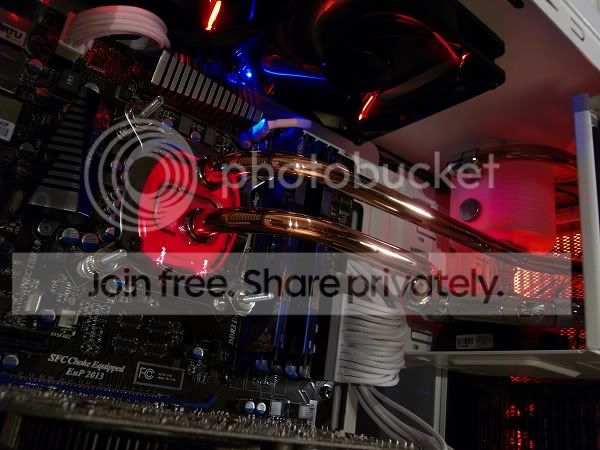

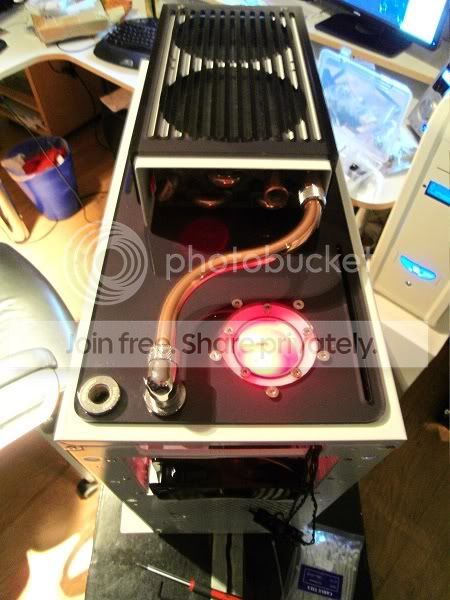

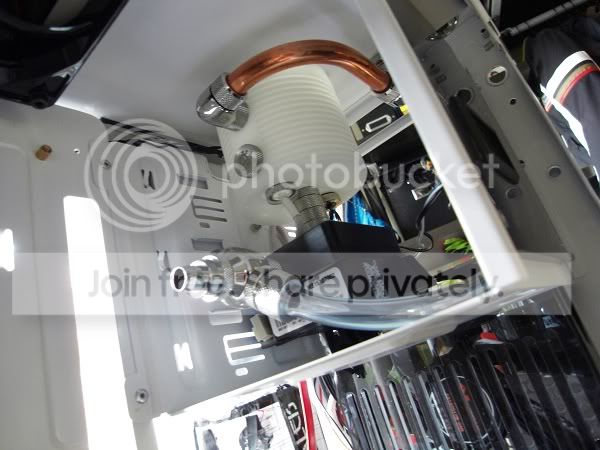

Dus maar meteen aan begonnen, als eerste ander pomp top op de pomp en deze ineens aan het reservoir gehangen op zijn plaats.



Al beetje met de stroom kabels bezig geweest moet nog wachten tot morgen of overmorgen voor het moederbord. Deze zal de ASRock Fatal1ty X79 Professional worden.





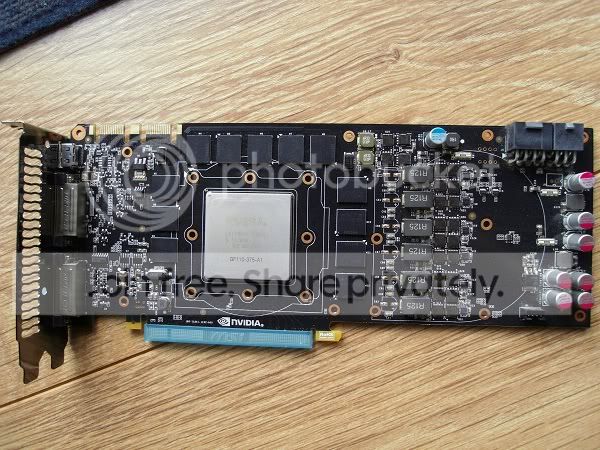

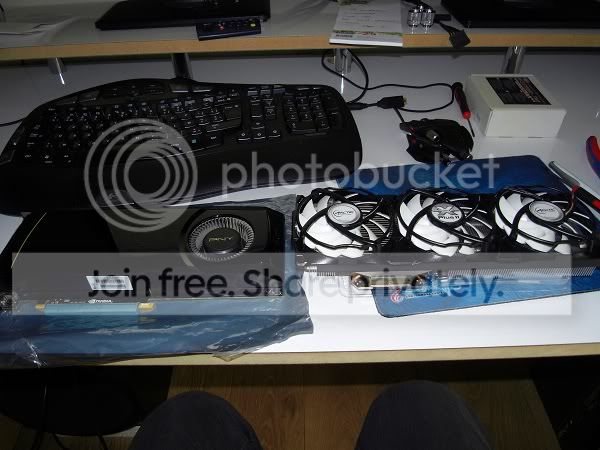

Daarna aan de GTX 580 begonnen. Even mooi naast elkaar gelegd



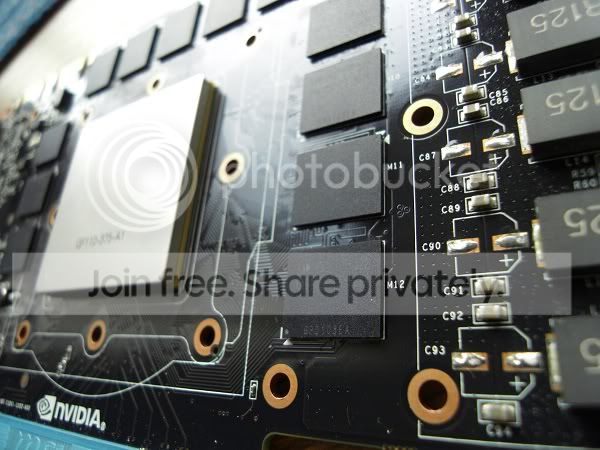

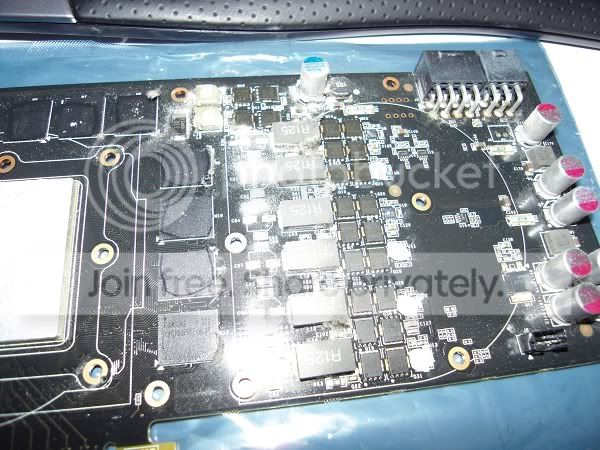

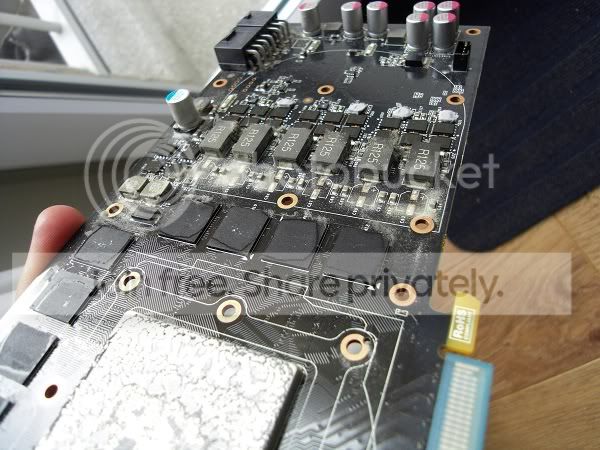

Koeler er af gehaald en dan nog een laag stof tegen gekomen





Even proper maken







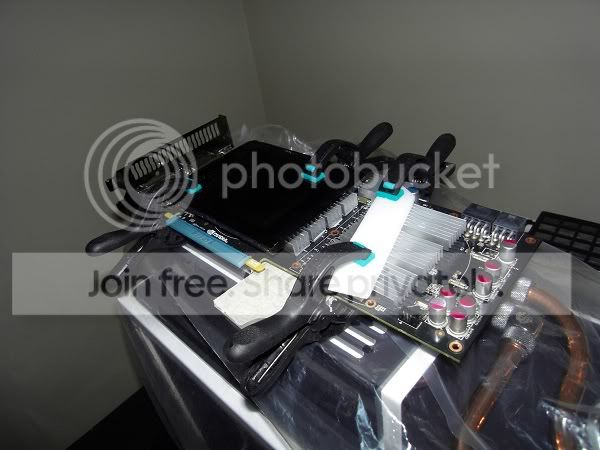

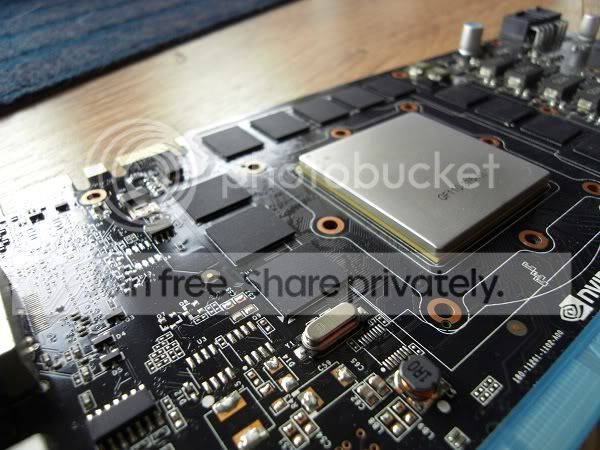

Dan de heatsinks er op geplaatst. Met een soort 2 componenten pasta dat je eerst moet mengen voor je het op de ram chips moet smeren. Dan kan je de heatsinks er op plaatsen, duurt alleen wel 5 u voor het droog zou zijn. Ondertussen al 2 u verder en de koelpasta is nog altijd even lopend al in begin ben benieuwd wat het zegt tegen morgen. Heb maar voor alle zekerheid een stukje plexi er opgelegd en dan met wat knijpers er op zodat er constant druk op blijft.



Met een beetje gelukt morgen nog update als alles goed verloopt

knap knap knap.... verdorie. Jij hebt gouden handen

Dat ziet er nu eens echt retestrak uit, chapeau.

Vraagje: hoe heb je de GPU zo proper gekregen? I mean, met welk product?

JohnnyricoMC zei:

Dat ziet er nu eens echt retestrak uit, chapeau.

Vraagje: hoe heb je de GPU zo proper gekregen? I mean, met welk product?

Klik om te vergroten...

Gokje erop dat z'n vaakst gebruikte producten "geduld" en "zin voor perfectionisme" zijn
Wattenstaafje en wat denat alcohol misschien?

ALTERNATE - HARDWARE - Processoren (CPU) - Toebehoren - Arctic Silver Clean
