hey,

vermits het vakantie is en ik toch tijd genoeg heb ben ik van plan om weer eens een nieuwe uitdaging aan te gaan. :cool:

de bedoeling is om een volledige case te maken uit voornamelijk MDF of iets in die aard. :D

ik gebruik standaard onderdelen van de xbox360 zoals de dvd drive, mobo en standaard uitgangen voor voeding en video aansluiting.

dit zordt echter ook mijn eerste ervaring met solderen :$ , ik weet dan ook niet goed wat ik moet kopen als toestel om te solderen, maar dat is een zorg voor later.. :oink:

hier zijn alvast wat schetsen o; het geheel wat duidelijker te maken..



dit wordt het dus ongeveer. het lijkt misschien raar maar ik heb dus wel degelijk een sata die naar de achterkant gaat en die daarna weer naar binnen gaat. Dat is voornamelijk om mijn drive gemakkelijker te kunnen updaten, dan moet de case niet steeds open..

uitdagingen:
- draden bij elkaar solderen van de fans om er bij te kunnen voegen
- voeding van de dvd-drive verlengen :wtf:
- nieuwe knopjes vinden/plaatsen en verbinden voor controller/eject en on/off
- alles netjes en strak houden

de voorkqnt zou er zo ongeveer uitzien: :niceone:



voila :p alle hulp is welkom zeker voor het solderen :p
d

dreps

Legacy Member

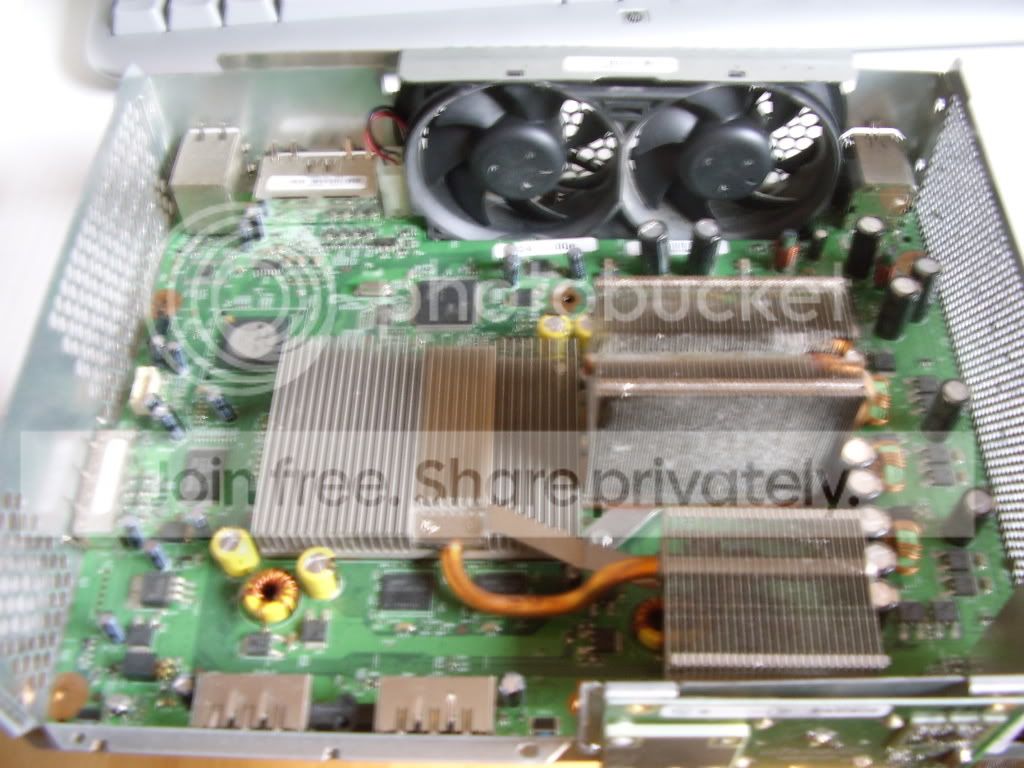

eerste afbeedlingen van xbox console open zonder case:




enige ingang die ik heb om de fans op aan te sluiten




de ring of light die aaangeeft hoeveel gebruikers er zijn en om de console op te starten


enige sata ingang die dus naar de achterkant gaat endaarna naar de drive wordt gelinked

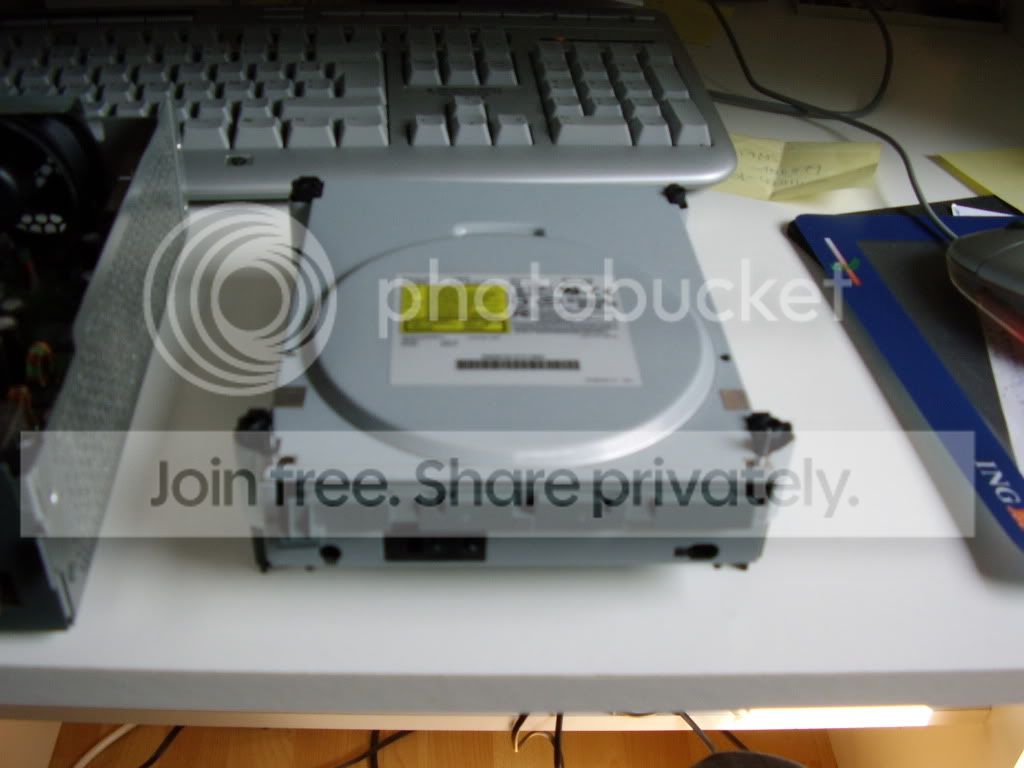

de drive HIMSELF (staat op poten maar die gaan waarschijnlijk verdwijnen :D )
g

gunnie

Legacy Member
ben eens benieuwd

maar euhm heeft uw cam geen Macro stand, zo een bloemke is da meestal.
n

nigel555

Legacy Member
ben benieuwd :)
ene links werke niet grr
ene volgende keer betere pics :p

voor de soldeerbout
eentje van 20€ om mee te oefenen zal al goed lukken :)
je kan ook een starterskit kopen bij conrad iets duurder wel
ERSA ELEKTR. BEGINNERSSET
^^
d

dreps

Legacy Member
heb alles al afgemeten en aan het schikken op papier en in mijn hoofd, maar nu komt er opeens een domme vraag bij mij op die waarschijnlijk heel dom gaat klinken maar kom ik ben toch liever weker eh!

hier komt die dan: als er bij een fan staat dat de afmeting bvb 40x40x20 is, is dat dan de werkelijke afmeting (dus met omhulsen en alles bij) of moet daar nog iets bijgerekend worden...
R

RealFlub

Legacy Member
de dikte klopt praktisch altijd. (20 dus)
maar de breedte en hoogte kunnen wel iets verschillen, maar nooit echt veel. mss max 2mm
d

dreps

Legacy Member
ok das positief dus als ik 10cm plaats heb dussen 2 punten dan kan ik gemakkelijk 2 fans nemen van 40x40x20...
g

gunnie

Legacy Member
denk wel ff na over uw 40mm fans, da zijn whiny little bitches :p
meestal hoog toerental met een leuk geluidje eraan vast :D
d

dreps

Legacy Member
twas maar als voorbeeld hoor!

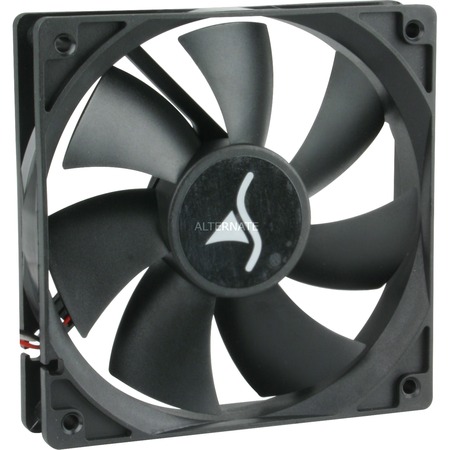

ik dacht eerder aan sharkoon system fan van 60mm en scythe mini kaze ultra 40mm
en aan de achterkant in plaats van de usb hub komt er wss een kaartlezer en/of een extra fan van 80mm of 120mm
d

dreps

Legacy Member
nog een vraagje:
waar kan ik plastike meshx vinde want die metale van it-service moet ik dan nog verven en zo en die is minder gamekkelijk om te plooie enzo..
en waar kan ik zwarte stof vinden zoals dat ze gebruiken bij luidsprekers tis op als alternatief te gebruiken aan de voorkant op de gaten van de voor de fans te verstoppen..

update:

benodigdheden uitgekozen.
- system fan s40

- system fan s60

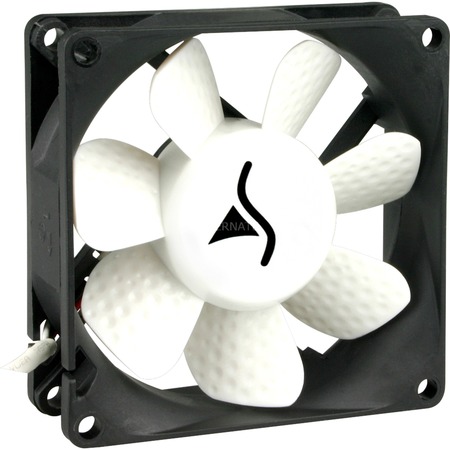

- silent eagle 2000 fan

- slotplaat 2x sata

- thumbscrewz

- acrylpanel

- 6mm sleeving UV


voor den ogenblik ng niet zeker, ik wacht nog op jullie reactie:
- 80mm meshx black


als dat mogelijk is zoek ik aan de bovenkant EN zijkanten windows te plaatsen. ik ben niet zeker of dat met hout wel mogelijk is :s

reacties en tips zijn altijd welkom
t

tomcatt

Legacy Member
eventueel zou je vliegendraad kunnen gebruiken, heeft ook zo een effect als de stof over de boxen. Of gewoon oudere boxen nemen, of het op het internet bestellen.

Licht en Geluid - Online
bvb

voor de fans, die witte silent eagles heb ik al wat goede reacties van gehoord, die andere weet ik niet zo.
Het enige wat ik wel weet, als je met kleine fans goede luchtstroming wil bereiken, dan zullen ze hard moeten draaien (zie je normaal wel bij de specs). En veel toeren betekend dus veel lawaai.
In het begin zal dat allemaal nog meevallen, maar de meeste fans beginnen na een jaartje al af te geven van hun kwaliteit. ;)

windows kan je overal plaatsen natuurlijk. Waar je dan wel op moet letten is dat je minder dingen kan wegwerken (zoals kabels en bevestigingen)
Hoe meer window, hoe minder frame, dus je moet er zeker van zijn dat je behuizing nog sterk genoeg is met de windows ;) :D
d

dreps

Legacy Member
wat de fans betreft, heb ik niet veel keuze! Om de case zo klein mogelijk te houden moet ik de fans ook niet te groot maken en dus moet ik er gebruiken van 40mm, 60mm en 80mm

wat de windows betreft en het wegwerken van de kabels, heb ik eigenlijk niet zoveel kabels die ik moet wegwerken! als ik even tel:

- 1 cable 3-pin Y-multiplier to 2 x 3-pin (voor de 40mm en de 60mm fan)
- 2x sata
- nog eens 1x 3-pin (voor de 80mm fan)
- de stroomcable van de dvd drive

usb hub gaat niet door en eventueel dan de cardreader als die er in komt...

zoals eerder vermeld ga ik sleeving kopen dus die enkele kabels worden dan allemaal verstopt in UV-groene sleeving..

de stevigheid van de case zal denk ik niet als te veel afzien daar ik bij zwakkere punten mijn houten frame behoudt dus enkel de minder belaste oppervlakken zoals de bovenkant aan de dvd drive en rechts aan het moederbord. daarnaast komt er nog links en rechts aan de zijkant kleine windows maar ook die zullen denkik de frame niet verzwakken..
