Tijd voor een een kleine mod tussen door named Grafit.

Vorige week de Case gaan ophalen bij een locale computer winkel in de buurt. Echt een keuze was het niet want het moest de Lian Li PC-7H zijn. Met deze case wil ik mee doen aan de Lian Li Casemod wedstrijd. Mijn deelname is wat aan de late kan want op 18 jan 2013 moet de case klaar zijn dat is dus minder dan 2 maand tijd.

Lets start!





420 Rad passen deze is juist te groot om in de voorkant te steken. Even de Dremmel er bij halen dan.







Overtollig materiaal weg haalt.













Door de radiator te late zakken kan de bovenkant van de case terug mooi op zijn plaats.



Even de hardware er in om te kijken hoeveel plaats ik nog over voor de rest.



Dit weekend nog een leuk pakketje gaan op halen bij IT-Service.



Corsair fans blijven wel speciaal moet ik toegeven.



Momenteel bezig met dit stuk plexi als het klaar is volgt er weer een update.

Voor 1 of andere reden blijven sommige foto's die normaal in portrait moete staan gewoon in Landscape.
M

MaximumOfBass

Legacy Member
Goed bezig zou'k zo zeggen! veel succes om je deadline te halen!
Ik volg alleszinds!
a

alain-s

Legacy Member
MaximumOfBass zei:
Goed bezig zou'k zo zeggen! veel succes om je deadline te halen!
Ik volg alleszinds!
Klik om te vergroten...

[HBV]-=Tornado=;17022331 zei:
Tof, ik volg :)
Klik om te vergroten...

nigel555 zei:
netjes :) leuk begin dus ik blijf nog effe hangen :D
Klik om te vergroten...

Mercie mannen hier nog een Update

Mobo tray verwijderd om deze te vervangen door een plexi versie.



Originele tray gebruiken om juiste afmetingen over te neme.



Gaatjes boren draad tapen en standoffs er op.



Openingen voor de PCI kaarte maken.







De randjes zien nog wat wit dit komt door de folie die nog aan de achter kant hangt met zaagsel er tussen.

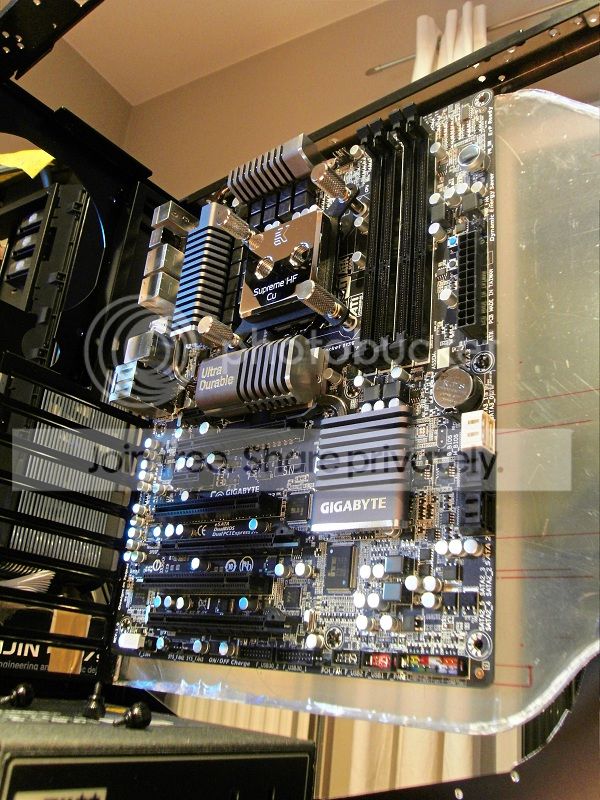

Tray in de case plaatsen.
a

alain-s

Legacy Member






Dan de HDD cage deze komt uit de Cosmos2 en past bij het project.







3 stukjes alu gezaagd om vervolgens deze op de voor kant te plaatsen.











Eerste frontje is klaar de rest volgt later nog.
Tot de volgende Update
D

Diinosaurus

Legacy Member
Door gewoon hier even door te bladeren snel snel zie ik al een oplossing voor mijn Imac G3 project!
Ik wens je veel creativiteit toe en succes met de deadline!
A

Atlantis

Legacy Member
Leuke mod.

Heb ik meteen ook iets bijgeleerd. Tot nu dacht ik dat een mobo tray altijd moest geleidend zijn, aangezien die gaatjes in het moederbord meestal een extra geleidend (tinnen?) randje hebben, en die stand-offs over het algemeen van brons zijn.
Niet dus, alle aarding gebeurt via de voeding :$
a

alain-s

Legacy Member
Diinosaurus zei:
Door gewoon hier even door te bladeren snel snel zie ik al een oplossing voor mijn Imac G3 project!
Ik wens je veel creativiteit toe en succes met de deadline!
Klik om te vergroten...
Thanks Diinosaurus tof dat ik je heb kunnen helpe.
leo_leo_rex zei:
Wow, ziet er wel vet uit!
Ga dees topic is volgen!
Klik om te vergroten...
Thanks :D
[HBV]-=Tornado=;17051883 zei:
Knap gedaan die mobo tray!
Klik om te vergroten...
Mercie ^^
Atlantis zei:
Leuke mod.

Heb ik meteen ook iets bijgeleerd. Tot nu dacht ik dat een mobo tray altijd moest geleidend zijn, aangezien die gaatjes in het moederbord meestal een extra geleidend (tinnen?) randje hebben, en die stand-offs over het algemeen van brons zijn.
Niet dus, alle aarding gebeurt via de voeding :$
Klik om te vergroten...

Alles word idd door de voeding gedaan. Je had dit mss al eerder kunnen zien bij volledige plexi cases. ^^

Kleine Update

Dit weekend eigenlijk mijn main systeem als donor pc gebruikt. Aangezien ze de case + koeling in januari komen halen kan ik ineens de hardware gebruiken voor deze build.

Draine ^^





Na het draine alle alles mooi proper gemaakt dat ik alles mooi kan opbergen.





Terug de doos.



Dan terug naar de Lian Li case.

Top plate in 2 gezaagd en gaten opgevuld met 2K plamuur.







2 Zijpanelen nog een nieuwe vorm geven.







a

alain-s

Legacy Member
Totaal plaatje.







Zo dat was het weer momenteel nog aan het wachte op een paar spulletjes voor ik met de rest verder kan.

Tot de volgende.
a

alain-s

Legacy Member
Thanks Nigel555 :D

Update!!

Kleine mod gedaan aan de heat sinks van het mobo zelf. Omdat het thema kleur rood is was ik wel een beetje verplicht om hier iets aan te doen. De blauwe kleur van de heatsinks op het mobo zou dan een beetje uit het oog springen.

Dus deze maar gedemonteerd van het mobo.



Heat sink deels uit elkaar gehaald zodat ik alle accent kleuren had.



Potje gevuld met D-stop(ontstopper voor leidingen) dan de stukjes er in laten weke voor 10tal minuutjes.





afgespoeld met water. Je ziet dat er hier en daar nog blauwe stukjes zijn maar dat komt door de lijm die op de blokjes hing. Maar van dat blauw ga je helemaal niets meer zien.
a

alain-s

Legacy Member

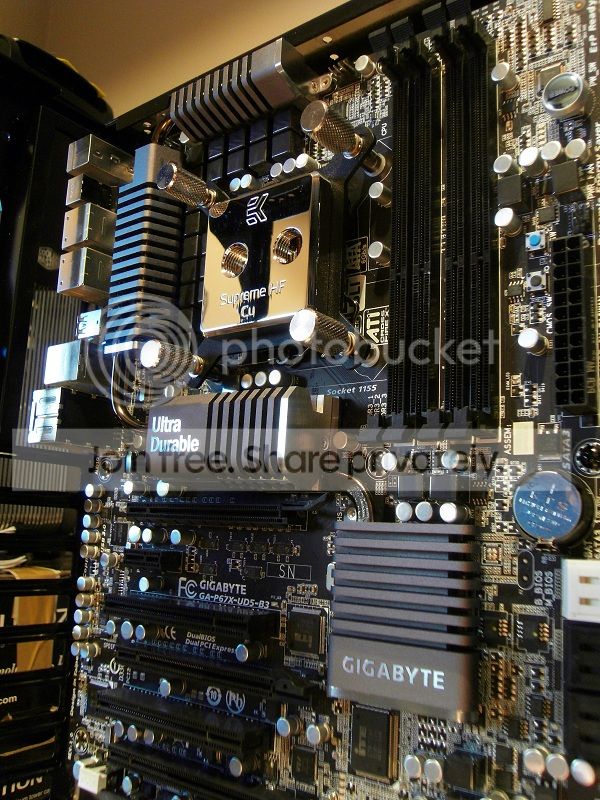

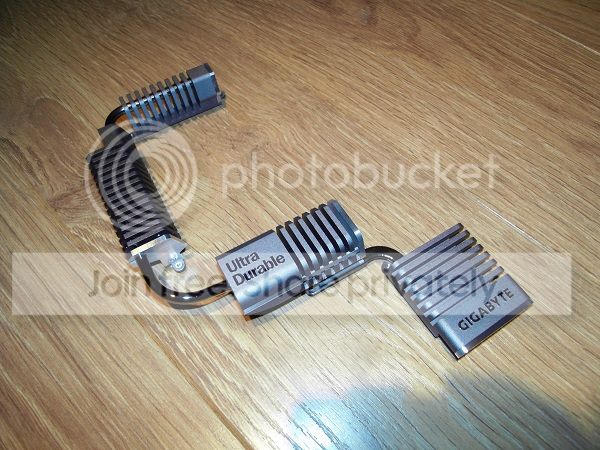

Alles terug gemonteerd op de heat sink.







Op deze manier moet ik niet schuren en behoud ik het brushed effect op de stukjes.

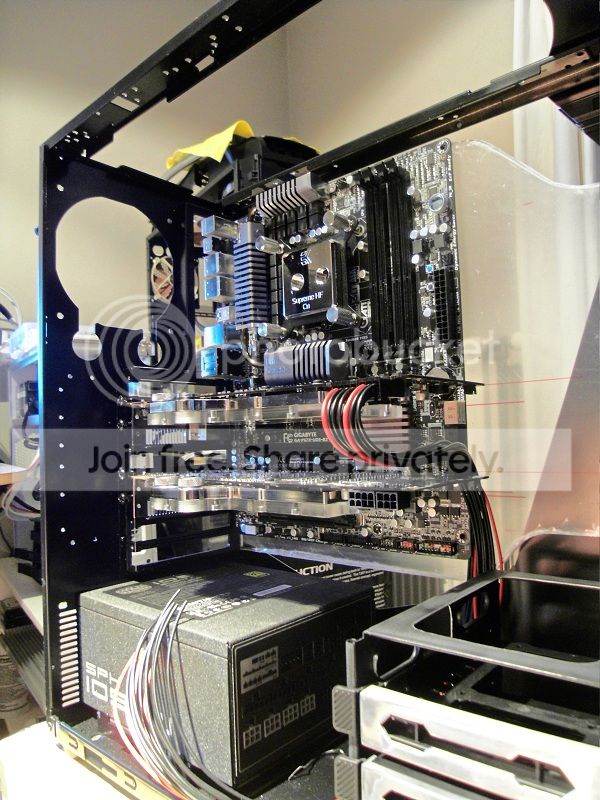

GPU's er in en eerste kabels al gelegd.



De HDD cage is ook klaar. Alleen ben ik niet helemaal overtuigd van.

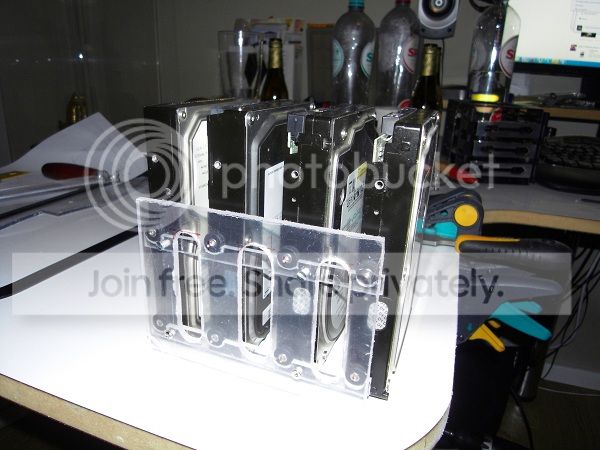

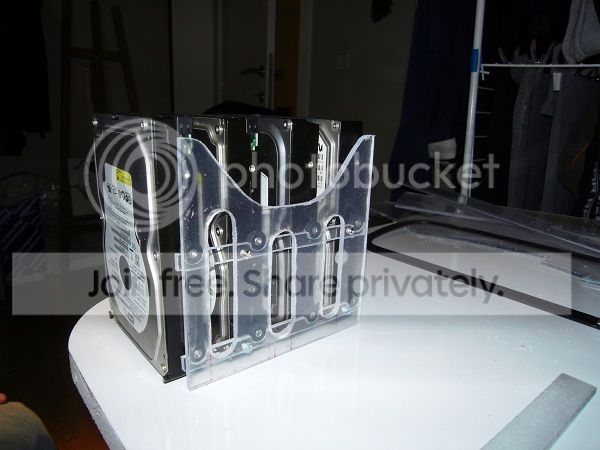

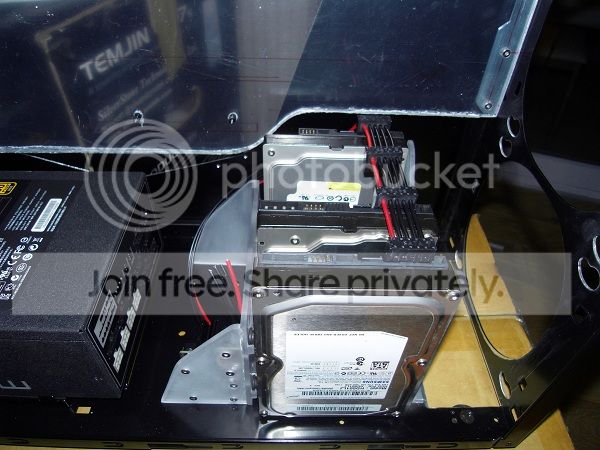

Dan maar een alternatief maken. Met wat stukje plexi heb ik een andere HDD cage gemaakt.









Klein filmpje van hoe je de HDD op hun plaats zet.

Case Mod Lian Li PC-7HX Grafit (HDD Cage) - YouTube

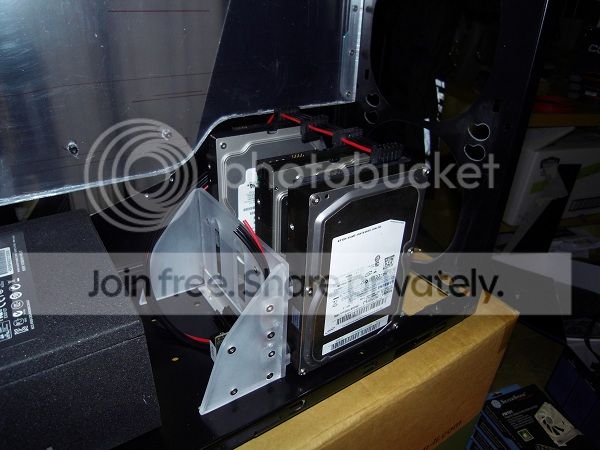

Bedrading voor de HDD ook al deels klaar + een plaatsje gevonden van AC poweradjust 2.





Zo dat was het weer als de post zijn werk goed doet heb ik voor kerst nog een hele mooie update. :D

Tot de volgende.
