alain-s

Legacy Member
Update!!!!

Wou normaal een update voor kerst doen maar is er niet van gekomen wegens te weinig tijd. Nu dat alles voorbij kan ik weer verder doen.

Vorige week 1ste pakje al aan gekregen van Nate (Editor22) van Bit-Tech E22 - Welcome to our website! . Van harte bedankt voor de snelle service op zo een korte tijd.

Custom made top res/window.





Nog een leuke Cherry MX key chain HL.



Dan nog wat extra pins van MDPC voor de kabels.





Extra staatjes kleuren voor de toekomstige mods.



Op kerst avond nog een leuk pakje gekregen van mijn vriendin. Dominator Platinum 2x8GB 1600Mhz

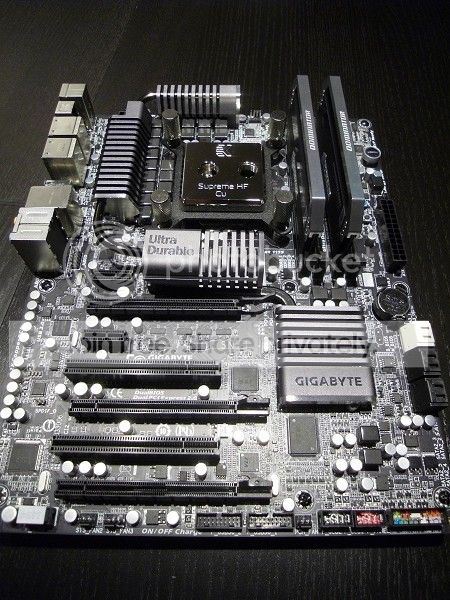

Op het Mobo

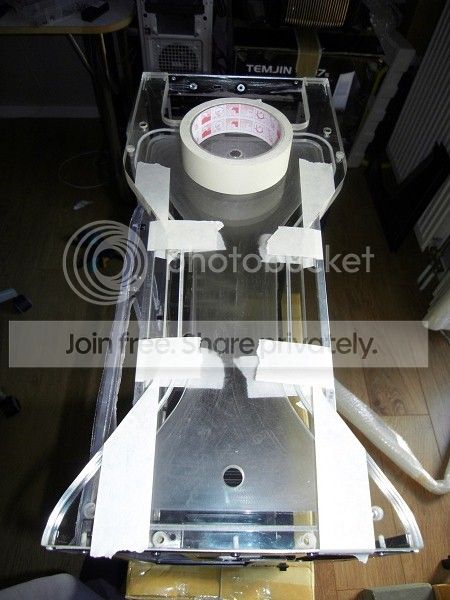

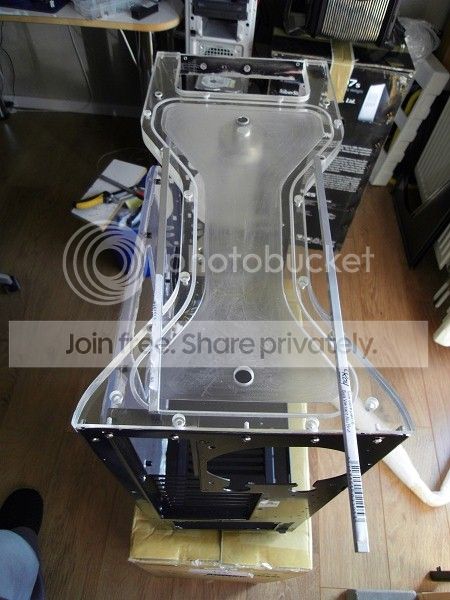

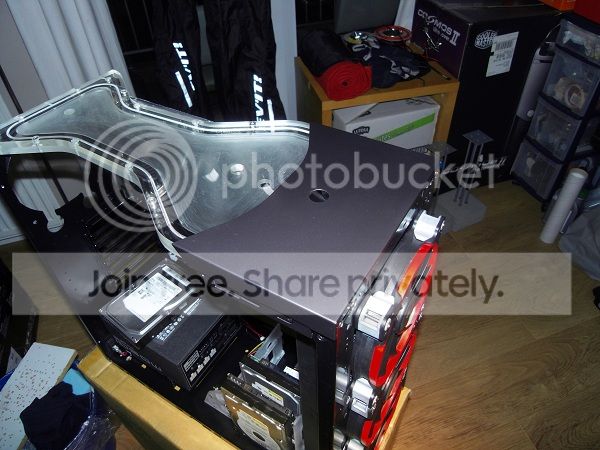

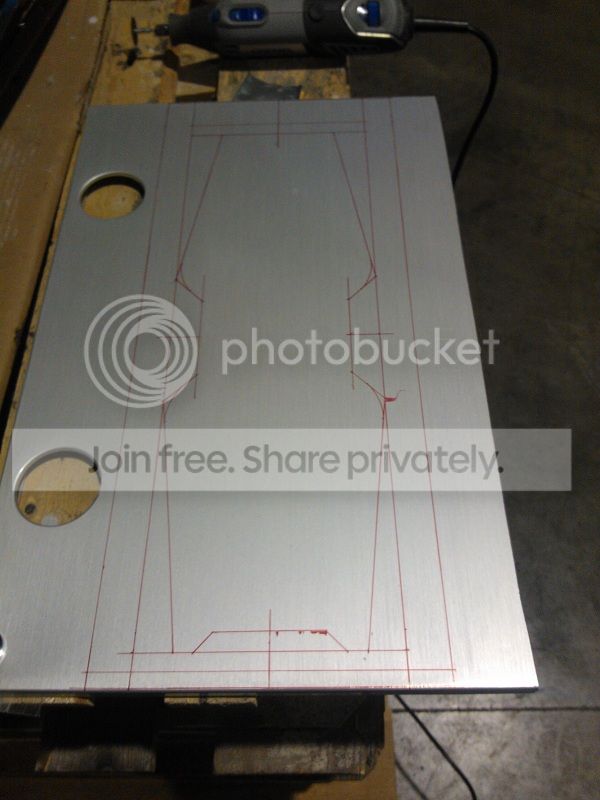

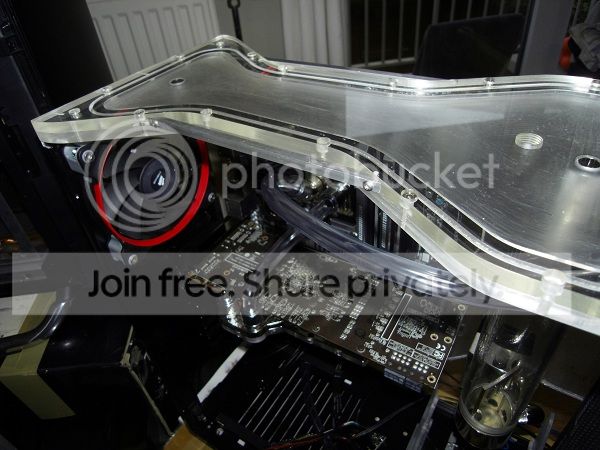

Boven kant van case verwijderd om het topres te passen.



Gaatjes boren draad tapen en het staat op zijn plaats.





Zo echt veel is er niet gedaan aan de case mede door de feestdagen maar nu heb ik weer een weekje tijd voor al de rest in orde te brengen.

Tot de volgende Update!

alain-s

Legacy Member
Thanks Yves :D

Kleine update!

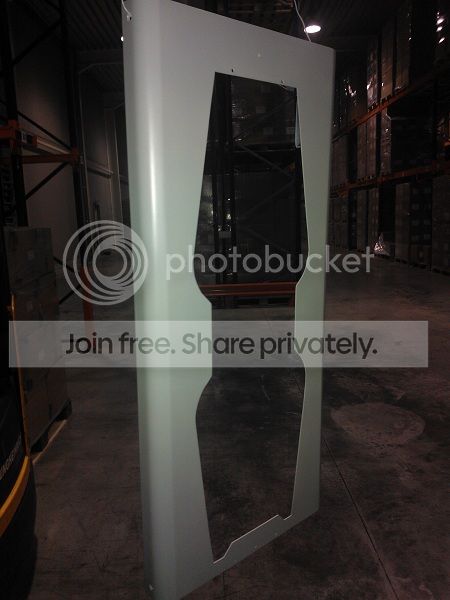

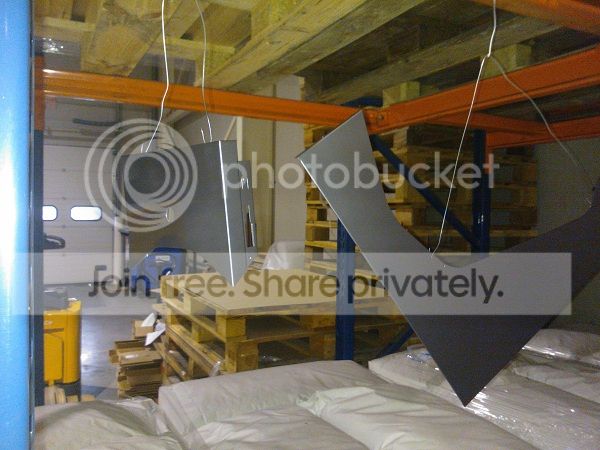

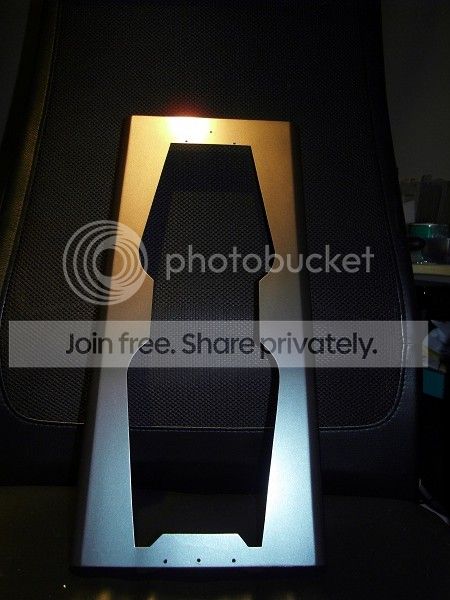

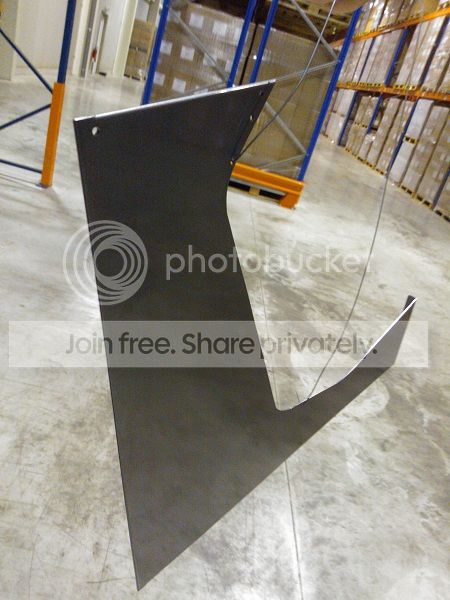

Ondertussen al begonnen met de zijpanelen en top van de case te verven.

2 lage Primer



2 Lage kleur







Nog aan het twijfelen of ik er een blank vernis op ga zetten of niet. Vind de kleur nu al super mooi staan...

nigel555

Legacy Member
mooie update!

kleuren zien er goed uit voor mij persoonlijk maar op foto dit kan bedriegen :p

clear coat op en done :p

alain-s

Legacy Member
Mercie Nigel maar ga het gewoon zo laten beetjes schrik dat de kleur dan verkleurt door de blanke lak.

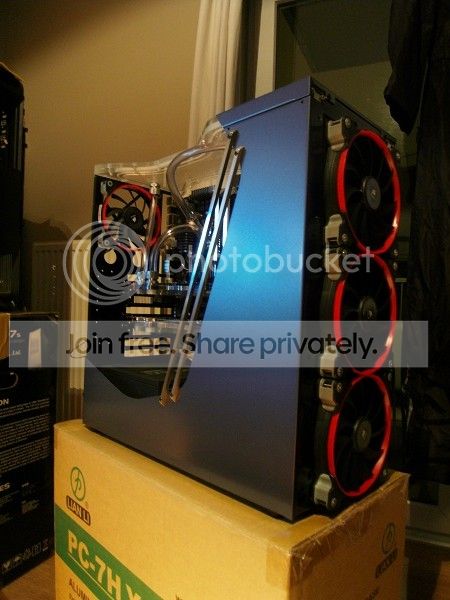

Case ziet er momenteel zo uit. Moet nog paar dinges gedaan worden voor ik het frame ook kan spuiten en de dan de voorkant van de case nog afwerken.









:D

nigel555

Legacy Member
speciaal maar mooi :)

ene ja kan wel gebeuren met clear coats das feit :p

Maar ah i like what i see :p and its not in my room so who am i to judge :D

alain-s

Legacy Member
Mercie Nigel :D

Update

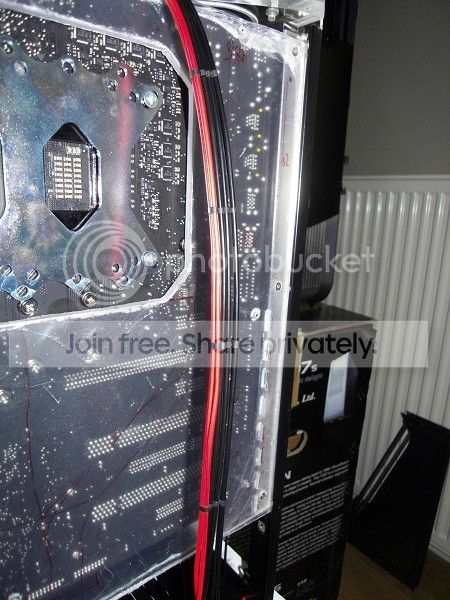

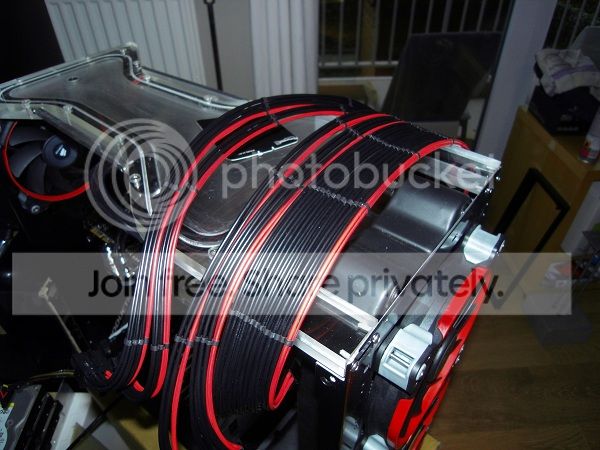

Nog wat kleine dingetjes gedaan voor cable management. Om er voor te zorgen dat alle kabels mooi naast elkaar blijven lopen heb ik stukje heatshrink opgeknipt en dan alles aan elkaar gelijmd. Met als resultaat lekker strakke kabels.





Volgende stap, nog wat extra details toegevoegd aan het top res. 2 Alu bars van 6x6mm op maat gemaakt.

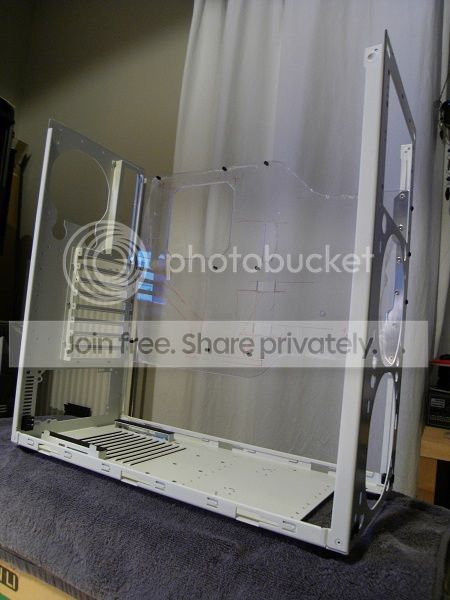

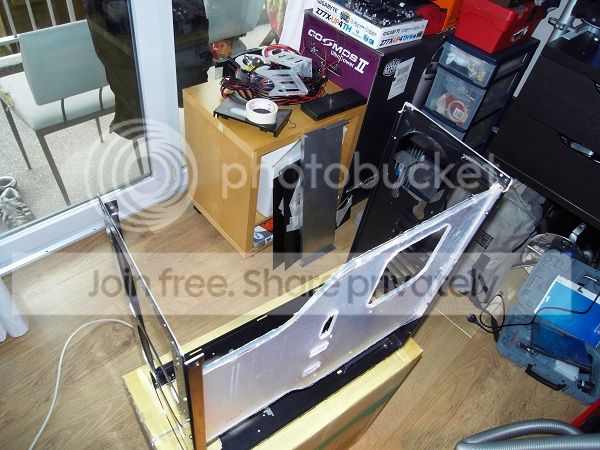

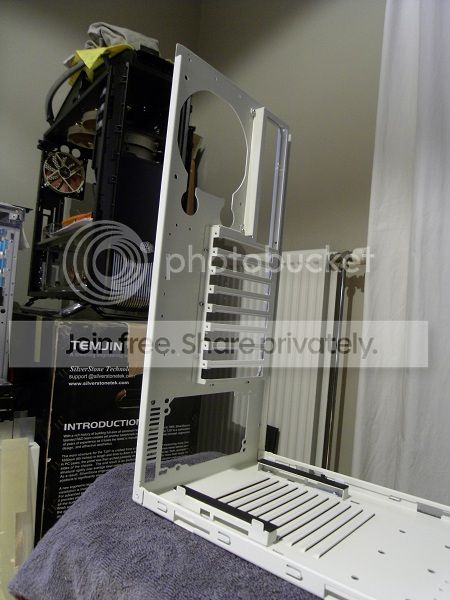

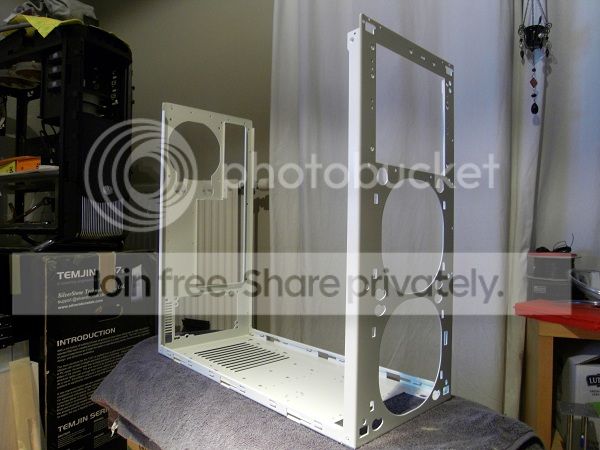

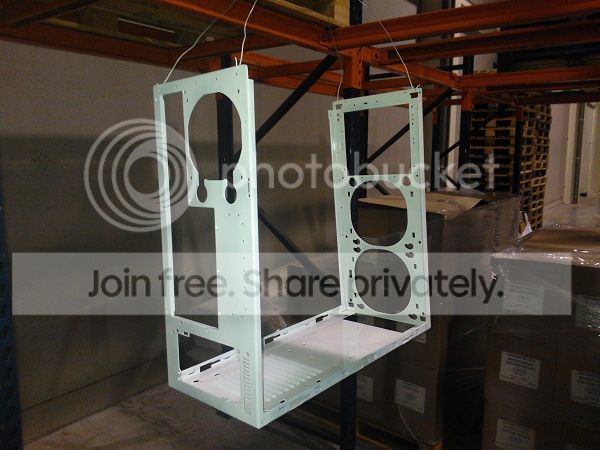

Frame van de case maar ineens in een ander kleurtje gestoken.

Primer laag.

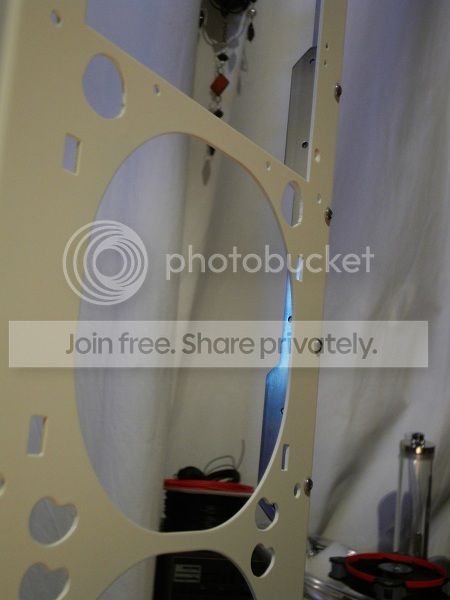

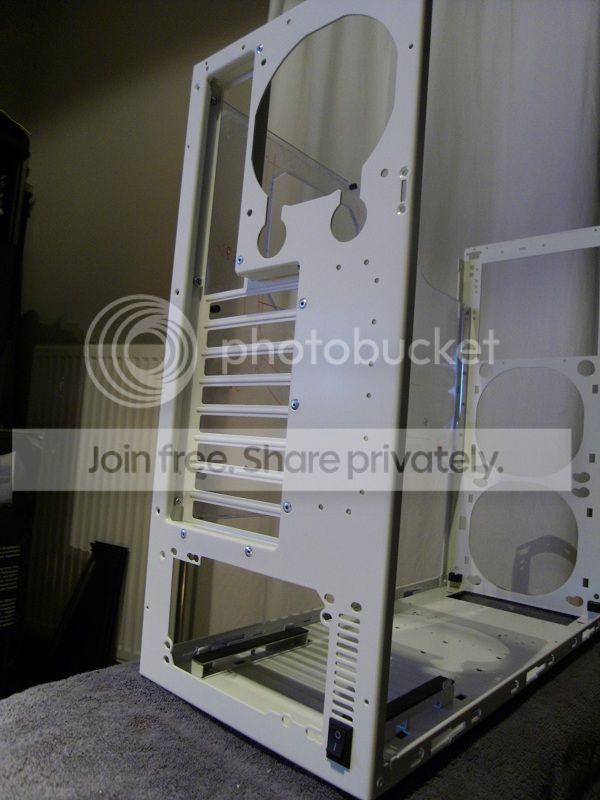

Afgewerkt met lichtbeige tint.

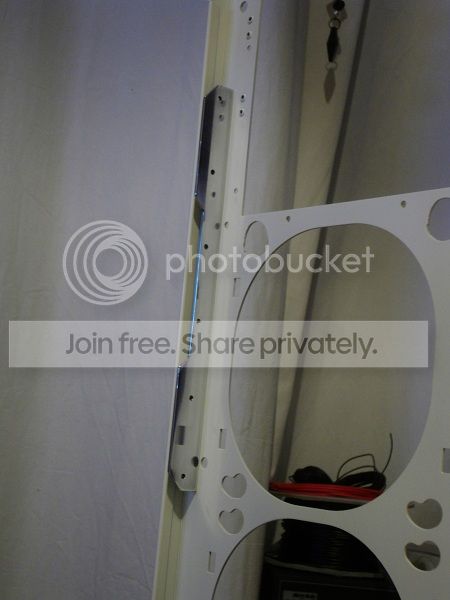

Mobo tray mount opgekuist en geplaatst.

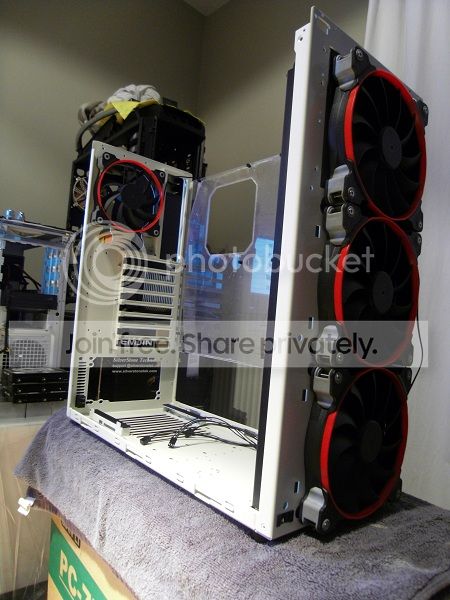

Tray er in en licht schakelaar ge installeert.




alain-s

Legacy Member

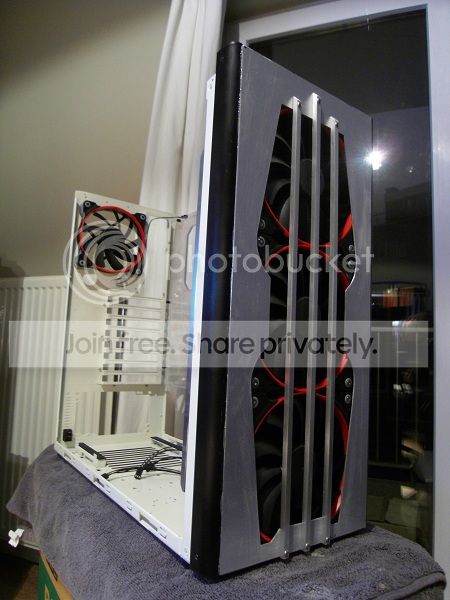

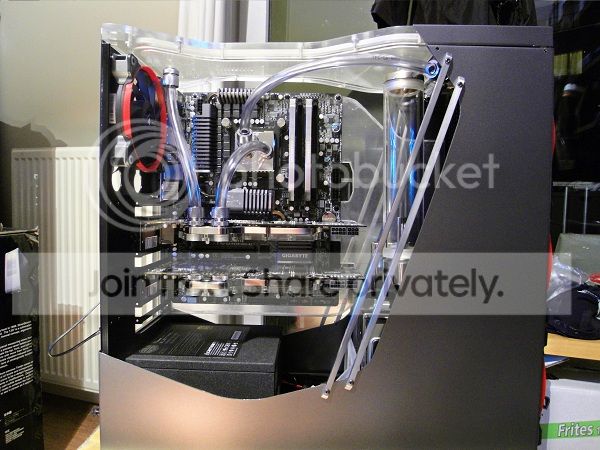

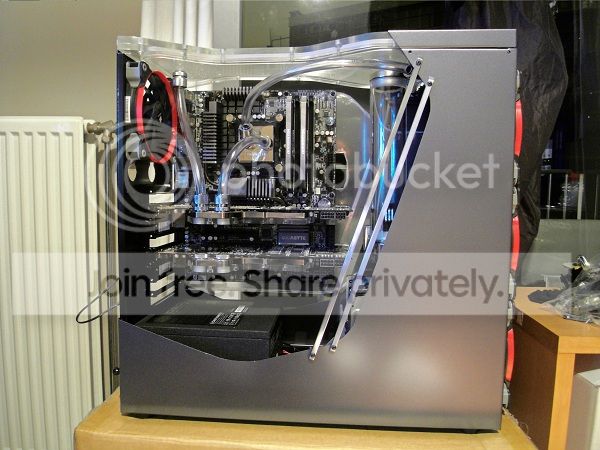

Foto van hoe de case er nu bij staat.

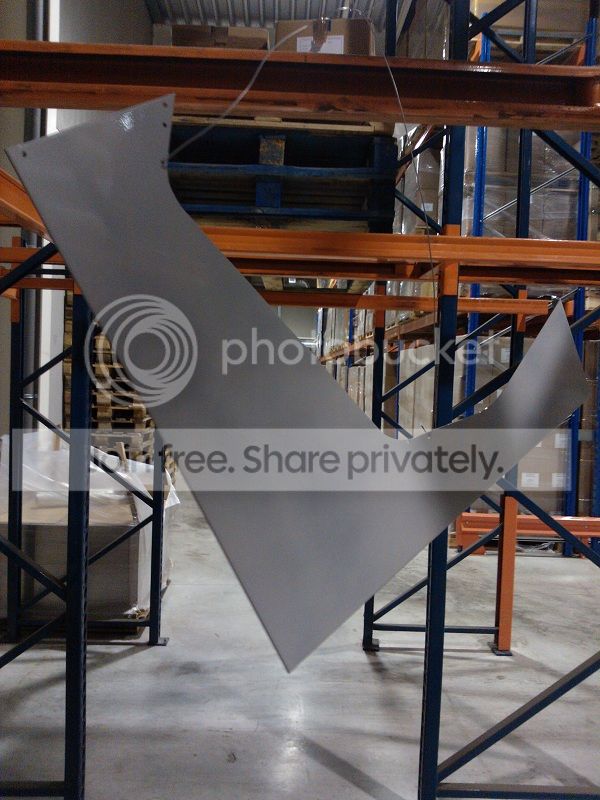

Het enigste wat nog gedaan moest worden was de front van de case. Stuk zijpaneel van oude Antec P180 gebruikt als donor. ^^

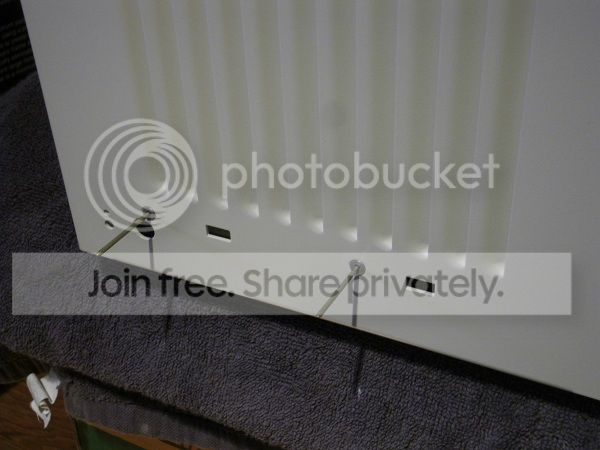

Met 2K lijm op de front bevestigt.





Dat was het weer nog een paar dingetjes te doen voor de case af is.

Tot de volgende Update.

alain-s

Legacy Member
Thanks Yves

Update !!!!

Nog 4 dagen te gaan en dan moet de case klaar zijn.

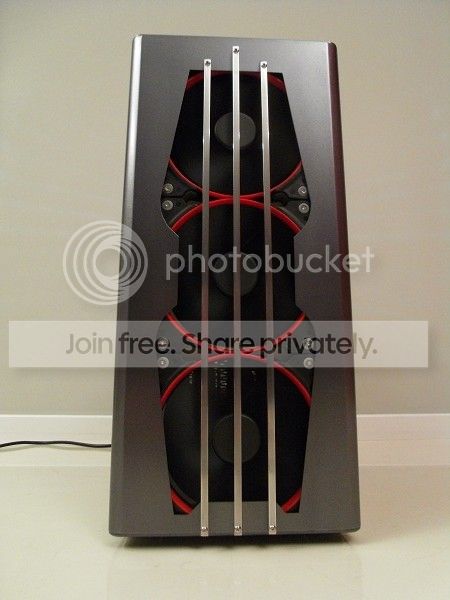

Front verder afgewerkt, eerst op gevuld met 2K plamuur en vlak geschuurd. Dit proces aantal keer herhaalt.







Primer laag.

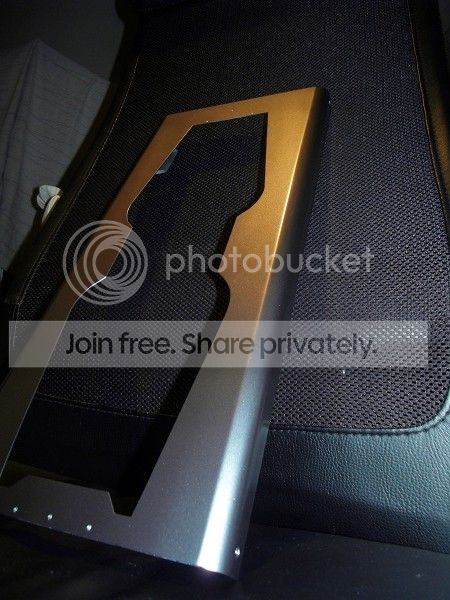

Kleurtje opgespoten.

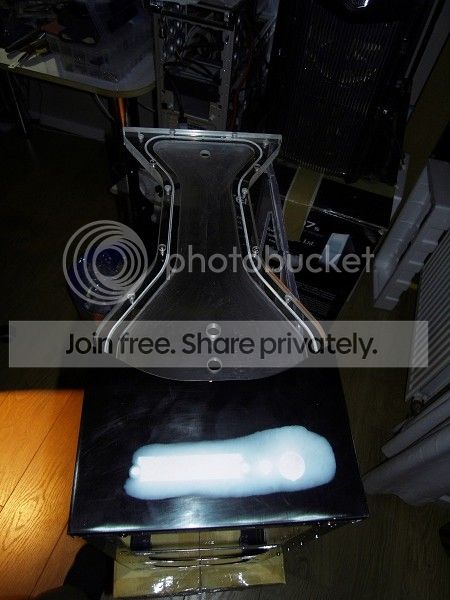

Volgende stap was het top res afwerken. begonnen met 240K tot 2000K schuurpapier om het daarna op te kuisen met Commandant nr4

Voor



Na

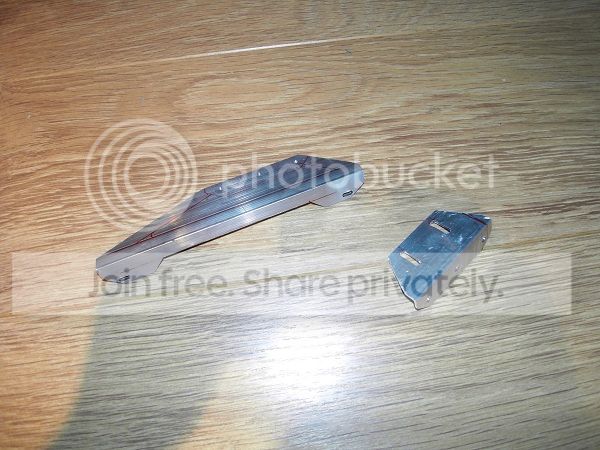

Na een paar uur bezig te zijn met het top res. Ben ik begonnen aan de pomp mount. Men eerste idee was het gewoon op het plexi mobo tray te bevestigen. Maar door het gewicht dat er aan zou komen + de trillingen van de pomp heb ik besloten om een soort beugel te maken voor de pomp.
Stukje alu L profiel hier voor gebruikt.







Nu alles stukken klaar zijn kan ik verder met het installeren van de hardware.








alain-s

Legacy Member








Dan the big moment de loop vullen.







Momenteel nog altijd geen enkel lek.

Nog een leuk filmpje van de case zelf.

[video=youtube;W4OZIU7y6kw]http://www.youtube.com/watch?v=W4OZIU7y6kw[/video]

Als voorlaatste nog te doen is de bedrading. Toen Nate het res ging opsturen had ik gevraagt of hij een paar plexi staafjes van 8x8mm bij kon steken.



Van deze staven heb ik een soort kabelhouders gemaakt.









Dat was het weer. Nog paar dingetjes te doen zoals kabels voorzien van stekkers en als laatste nog de lichten installeren.

MaximumOfBass

Legacy Member
Dit ziet er gewoon prachtig uit! Zoals w00tie zegt, hiermee moet je toch een hoge plaats behalen! :drool::drool::drool::drool::drool:

alain-s

Legacy Member
w00tie zei:
Pure Classe.. als jij niet de top 3 haalt dan is er iets mis..:-)
We zullen zien Yves de concurrentie mag er wel wezen :D
MaximumOfBass zei:
Dit ziet er gewoon prachtig uit! Zoals w00tie zegt, hiermee moet je toch een hoge plaats behalen! :drool::drool::drool::drool::drool:
Thanks :D

alain-s

Legacy Member
mrc zei:
prachtige mod !

Geilste. Kabelmanagement. OOIT :niceone:
Thanks Mrc ^^
legas t ex zei:
Deze build is ook met zo platinum ram en een grijs-achtig mobo.
Ik vind het prachtig! https://www.facebook.com/photo.php?fbid=2662759744271&set=o.343018322461286&type=3&theater

Net zoals jouw build natuurlijk ;)!!
Heb die case nog in het echt gezien ergens in augustus op Campus Party Berlin. De eigenaar (Hans) heeft alle cover geprint met een 3de printer. Die case ziet er echt fantastice uit !!

Lian Li Case Mod Grafit Completed

Hoe de case er origineel uit zag.



2 maand later.

























Nog een klein extraatje voor jullie een kort filmpje.

Lian Li PC-7HX Case Mod Grafit Completed !!! - YouTube

Het was zeker en vast een leuke build. Het was vooral leuk om eens nieuwe dingen te proberen zoals het top en de bekabeling.

Op naar de volgende mod!!

MaximumOfBass

Legacy Member
Prachtig werk!
Vind het reservoir boven in de case zeker iets om mee te nemen, origineel en zeker zo mooi uitgewerkt! :D
