Update 06 part 1

Even een kleine update posten van de stand van zaken ^^
Heb nog niet veel verder kunnen doen omdat ik nog wat dingetjes moet uitzoeken van wat ik waar ga zetten enzo.
Maar heb de top van de case toch al volledig kunnen afwerken voor het reservoir.
Het reservoir is Aquacomputer Aquatube G1/4 Delrin White
die ook ge mod zal worden.
Deze zal ook dienen als fillport om mijn loop te vullen.
Hier al wat foto's van het gat in de case en de aan passingen aan het reservoir.

Door mijn vorige CM had ik al een gat in de top van de case voor mijn aquafilter omdat deze niet meer op die plek komt moest ik iets bedenke voor dat gat.



4 bevestiging gaatjes voor het res zodat je de bouten niet aan de buitenkant ziet

Dan nu het reservior voor ik er aan passingen heb aan gedaan.

Op de volgende foto kun je zien dat de rand volledig weg is.



De inbusboutjes moeten weg want dit bederft het zicht van een cleane look.
Dus even langs de ijzerwinkel gegaan om is te zien wat ze allemaal hebben.

Heb wat extra dingetjes gekocht om is iets nieuw te proberen met de ophanging van het res.
Maar eerst window van res aan pakken




Alle inbusse laten verzinken ^^

Veel beter zo

Update 06 part 2

Dan nu over gaan naar bevestiging van res
4 m3 staafjes met inbus kop in de gaatjes gedaan.

plastieken spacer er tussen die word nog vervangen door aluminium spacer

en dan een soort moertje er op dat je met de hand kunt vast zetten.
Persoonlijk vin ik dat dit wel leuk past.Maar ieder zijn smaak natuurlijk.


Nog een kleine mod die ik heb gedaan voor de koeling van de HDD
fan behuizing er af gehaald en dan even met tape tegen HDD cage geplakt



Zo zou de behuizing moeten komen.

De volgende stappen worden HDD cage modden en spuiten samen me de fan en mss al de bevestiging maken voor de HDD cage.

alain-s zei:

Update 06 part 2

Dan nu over gaan naar bevestiging van res
4 m3 staafjes met inbus kop in de gaatjes gedaan.

plastieken spacer er tussen die word nog vervangen door aluminium spacer

en dan een soort moertje er op dat je met de hand kunt vast zetten.
Persoonlijk vin ik dat dit wel leuk past.Maar ieder zijn smaak natuurlijk.

Nog een kleine mod die ik heb gedaan voor de koeling van de HDD
fan behuizing er af gehaald en dan even met tape tegen HDD cage geplakt

Zo zou de behuizing moeten komen.

De volgende stappen worden HDD cage modden en spuiten samen me de fan en mss al de bevestiging maken voor de HDD cage.

Sponsored by Highflow

Completed Projects
Project Umbrella
Black Obession​

Klik om te vergroten...

Zou proper zijn over de cover zo iets te maken : http://ecx.images-amazon.com/images/I/418j4YInmPL.jpg

Dat kan nog maar ga je wel niet veel van zien omdat het aan de onderkant zit van de HDD cage.
Ik heb ook een leuke nieuwe fan gevonde van Xigmatek

deze zouden wel heel mooi in men build staan

echt nice hoe je dat reservoir hebt opgelost. (super clean )

Hoe heb je dat gat gemaakt ziet er zo mooi uit? of veel gevijld.

^^
Dat gat heeft wel wat tijd gekost om het goed te krijgen.
Eerste aftekenen dan allemaal gaatjes boren het stuk dat weg mag er uit halen daarna met een vijl langs gegaan en dan met de dremel + schuurpapier om het mooi in vorm te krijgen.

Mini update

Heb dit weekend niet veel kunnen doen omdat het meeste van mijn gerief nog op het werk ligt
Dus heb ik alleen wat kunnen puzzelen met de onderdelen voor waar wat komt. Dan heb ook nog dit weekend plexi gaan halen voor mijn midplate. Dit heb ik dan wel nog kunnen doen omdat ik hier nog wel wat zagen heb liggen. Hier alvast wat foto's.

Dit zal wss de opstelling worden Cdrom, Aqua Computer, HDD cage

Dan de midplate


De vraag is laat ik de plexi zo ga ik het opschuren om frosted look te geven of het gewoon zo laten

Dan voor de loop heb ik een paar voorbeeldjes gemaakt omdat ik er zelf niet goed uit geraak hoe ik het wil
Graag jullie mening van wat er het beste uit ziet
Loop 1


Loop 2


Loop3


Of nog iets anders

Small Teaser

you piece of tease ^^

Zal alvast met het leuke nieuws beginnen. Bit Tech heeft me geselecteerd voor MOTM wedstrijd ^^
Dus hierbij vote op Project White als je het nog ni hebt gedaan
elke stem telt al vast bedankt.
Mod of the Month March 2011 - bit-tech.net Forums

Ineens update neerplanten

UPDATE 07
Ik heb mij voornamelijk bezig gehouden met de bay houders mijn eerste ontwerp viel me wel wat tegen.
Hier zijn de foto's kun je zelf


Persoonlijk vind ik het niet echt super mooi het ziet er wat te basic uit.
Dus heb ik deze even gaan zien naar een andere oplossing.
Ik ga gewoon mijn oude bay houders gebruiken en deze helemaal vernieuwen.

Afplakken en dan beginnen tekenen


volledig uitgezaagd

Dan hier het afgewerkt product (moet nog wel in het wit komen)


Dan maar snel is getest of ze wel mooi zoude staan in de case


Cdrom er in


Dan nog even het totaal plaatje


Het volgende dat op de planning staat is het bevestigen van de HDD en een andere behuizing maken voor mijn cdrom

ik blijf volgen

Mooi uitgezaagd. Thumbs up!

Ziet er allemaal zo netjes uit! Keep up the good work!

Ik ga deze volgen!

Steelseries HeadSet Ftw @Pic

nigel555 zei:

ik blijf volgen

Klik om te vergroten...

meino zei:

Mooi uitgezaagd. Thumbs up!

Klik om te vergroten...

springingrabbit zei:

Ziet er allemaal zo netjes uit! Keep up the good work!

Ik ga deze volgen!

Klik om te vergroten...

Thanks

MaSSaSLaYeR zei:

Steelseries HeadSet Ftw @Pic

Klik om te vergroten...

Jep is wel goeie headset ^^

UPDATE 08 part 01

Het word weer eens tijd voor een update het heeft al veel te lang geduurd.
De reden waarom het zo lang geduurd heeft is omdat ik niet helemaal zeker was van men idee met de HDD.
Het eerste idee was gewoon de HDD cage tegen de case te monteren.

Maar dit vond ik toch niet helemaal passen dus ben ik maar begonnen met het hele ding uit elkaar te halen om dan een nieuw ontwerp te maken.



Heb 1 van de stukken laten vallen en tja plexi is niet echt stevig

stukken terug aan elkaar gelijmd je gaat er toch niks van zien wat het word toch ge verft

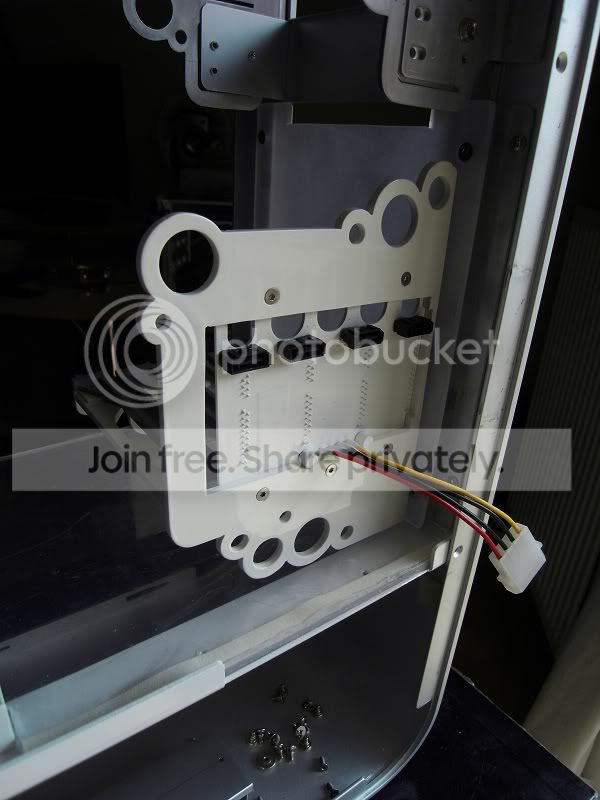

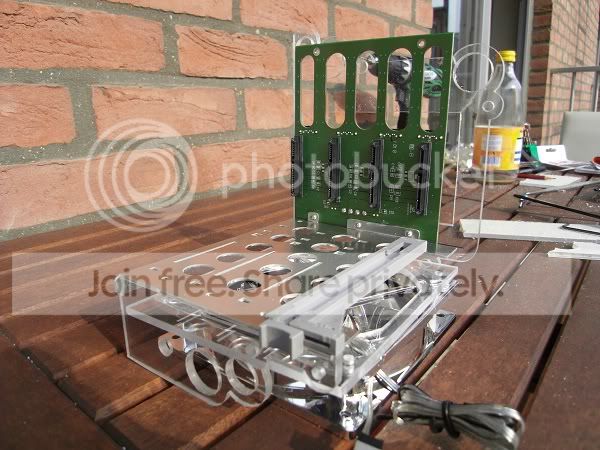

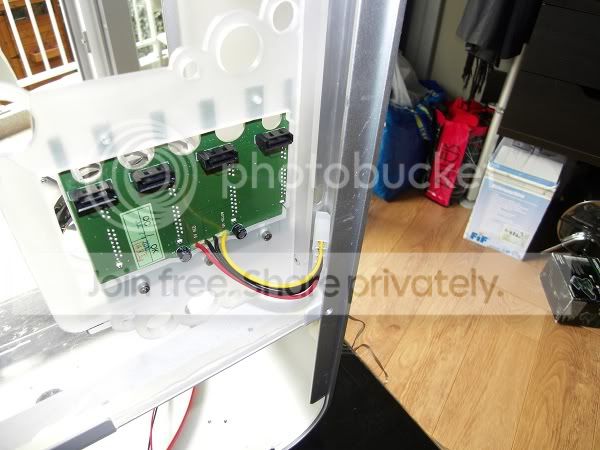

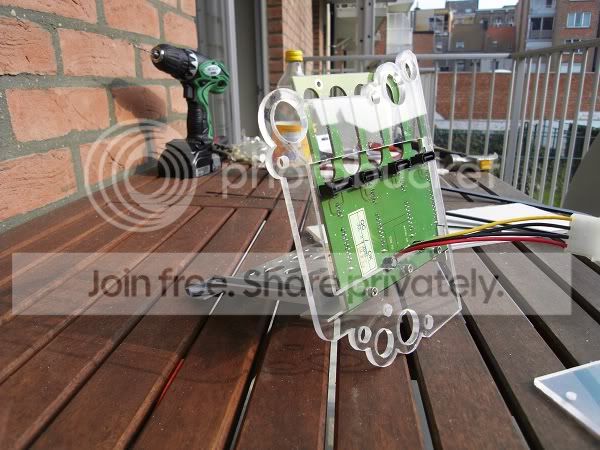

Hier komt de pcb tegen van de hotswap




Zo zou het dan moeten worden

Even alles opschuren en dan terug in elkaar

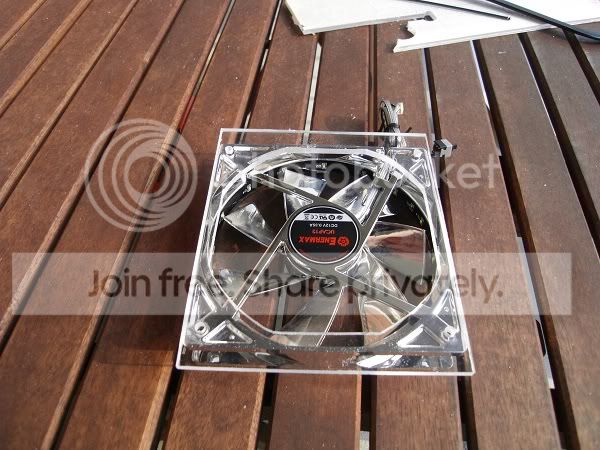

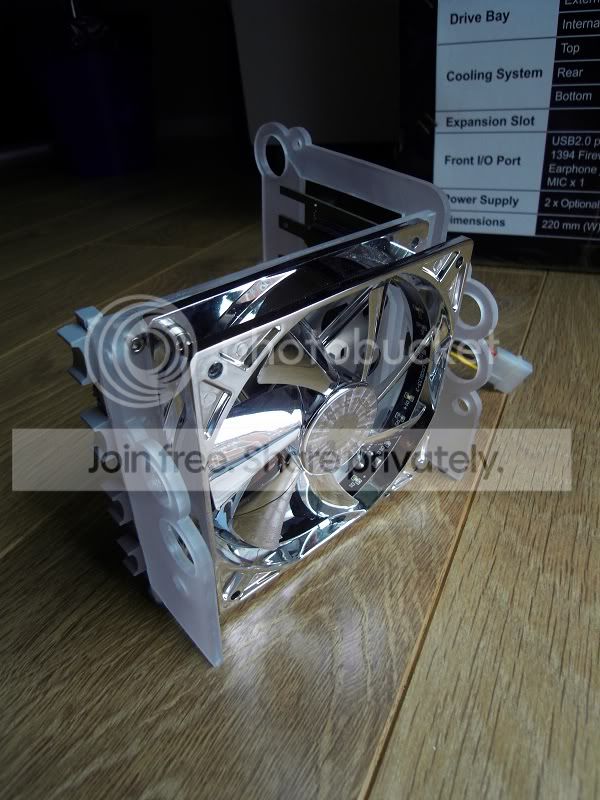

Zelf voorzien van HDD koeling ( fan word nog wel veranderd)

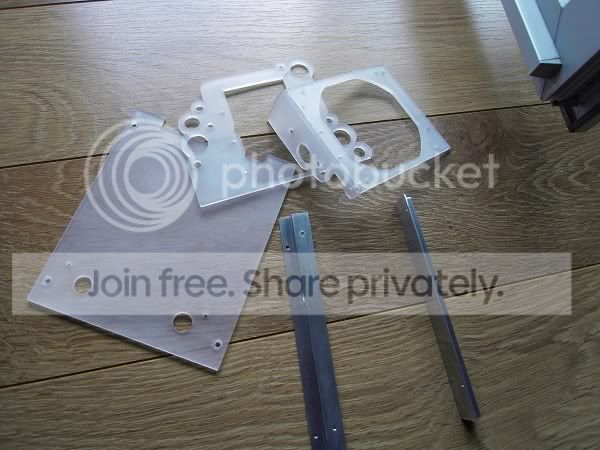

De bevestiging profielen

Part 02

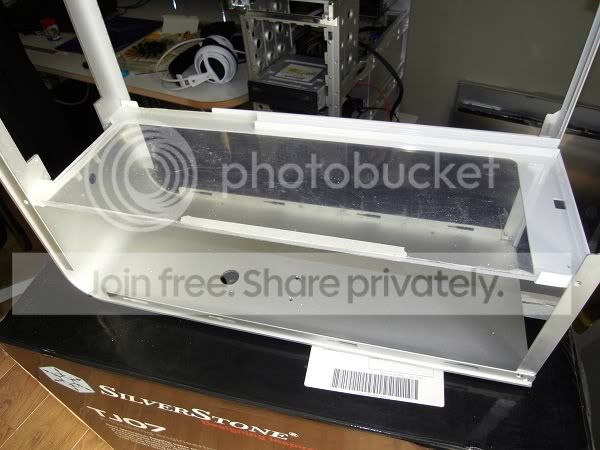

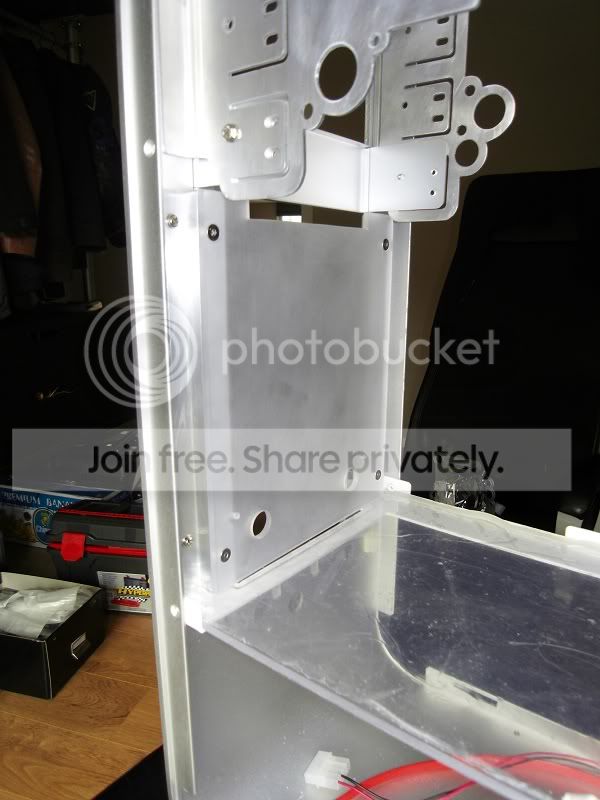

Tussen plaat er op

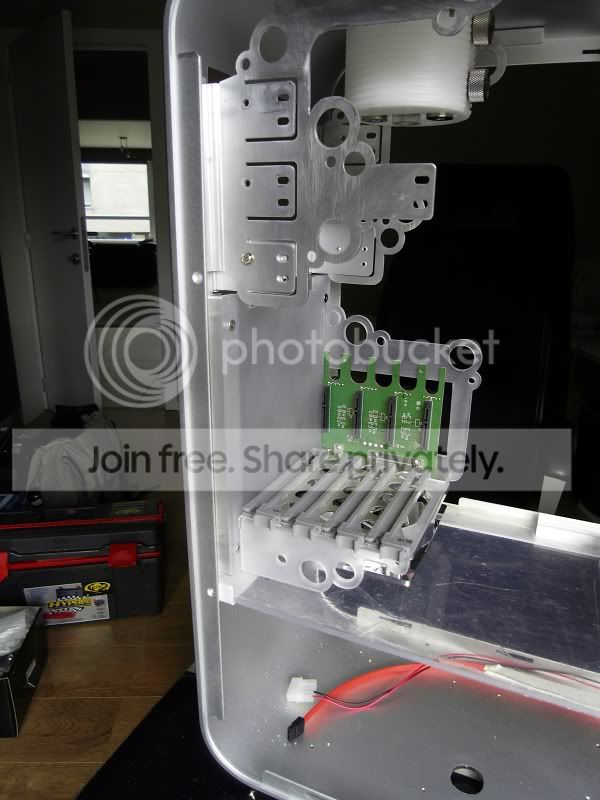

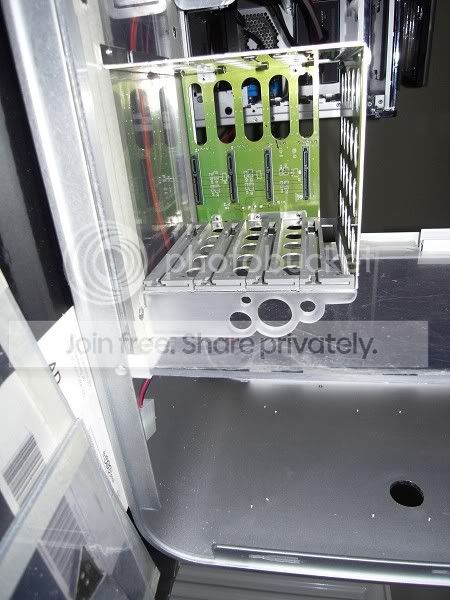

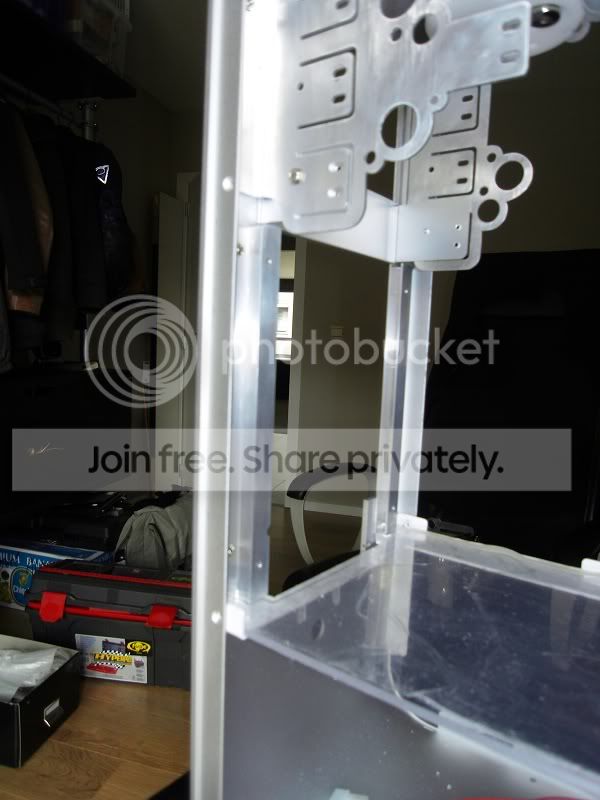

Dan de HDD houder monteren

Gaten voorzien voor de bekabeling

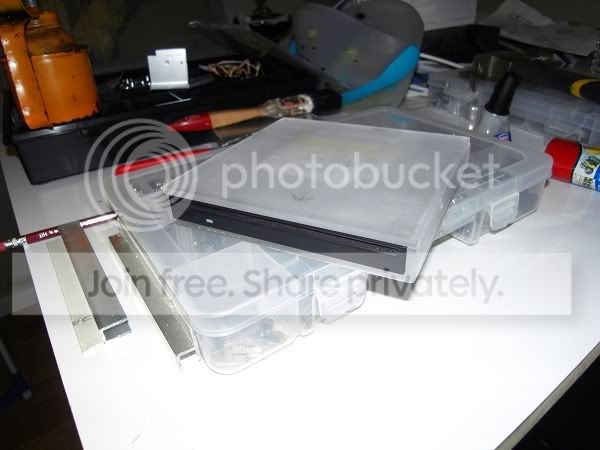

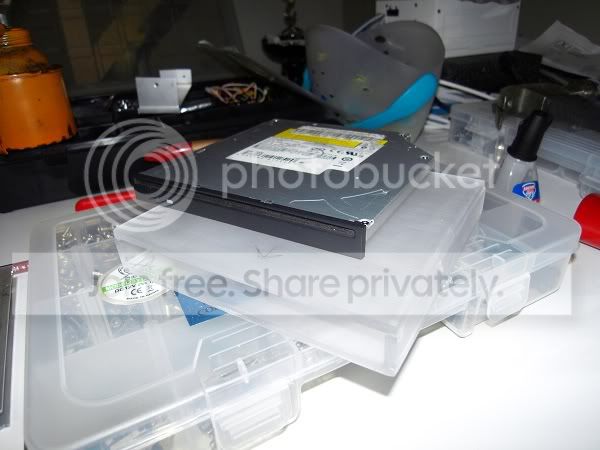

Dan moest er ook nog een DVDrom houder gemaakt worden voor men slimdrive



De bevestiging is maar een probeersel ik weet nog niet of het zo wel blijft.

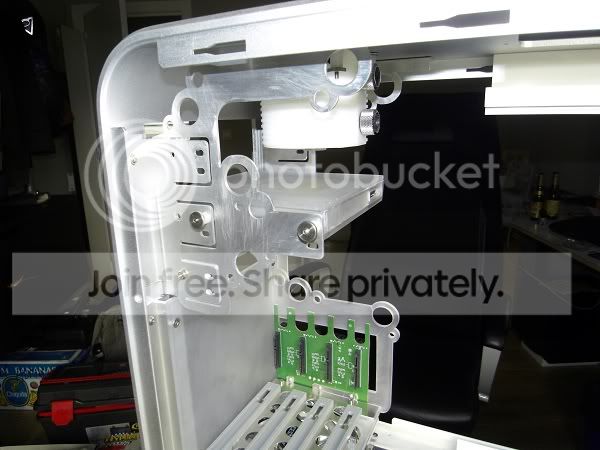

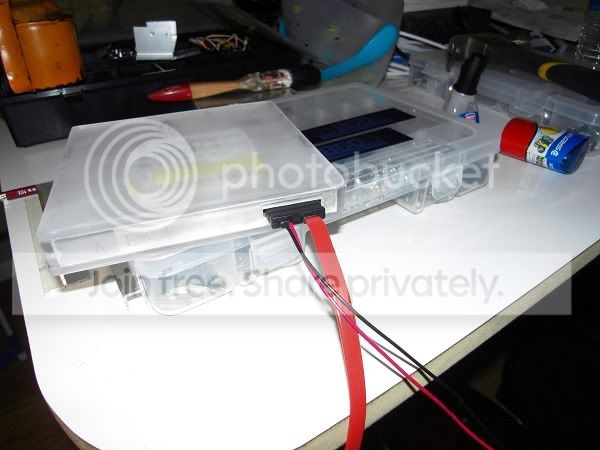

Op deze manier kan tussen de frontplaten en de plaat daar achter alle kabels laten lopen die er nodig zijn

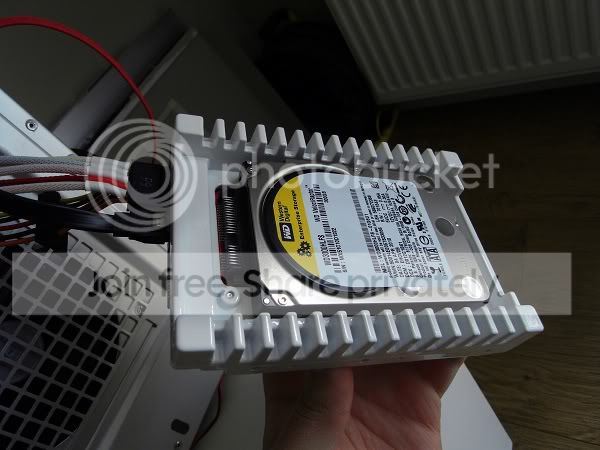

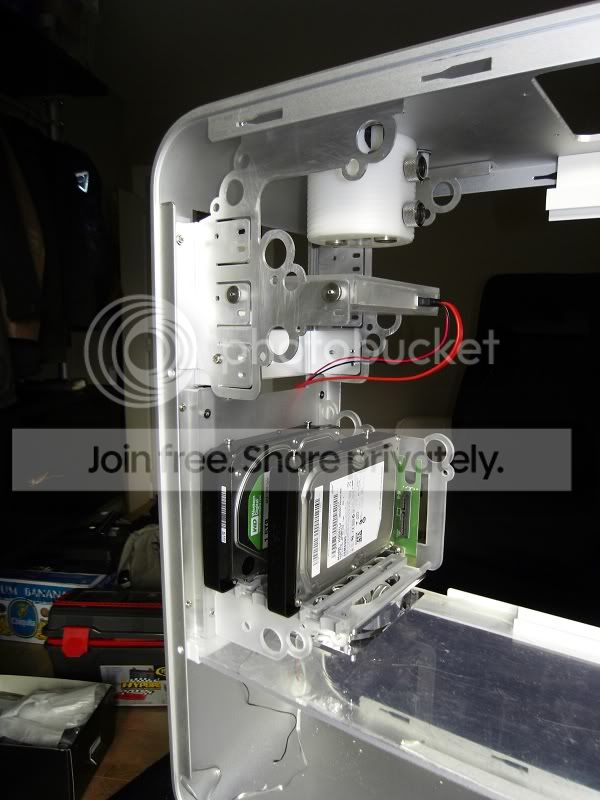

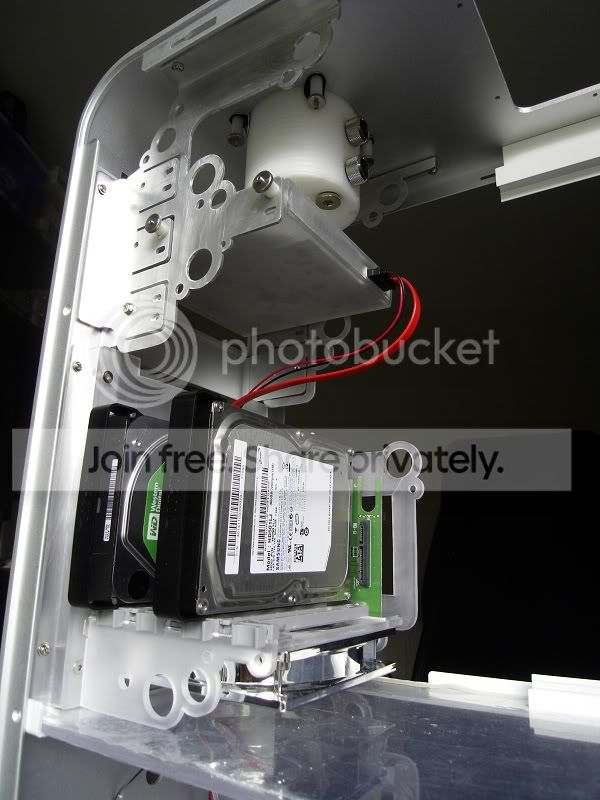

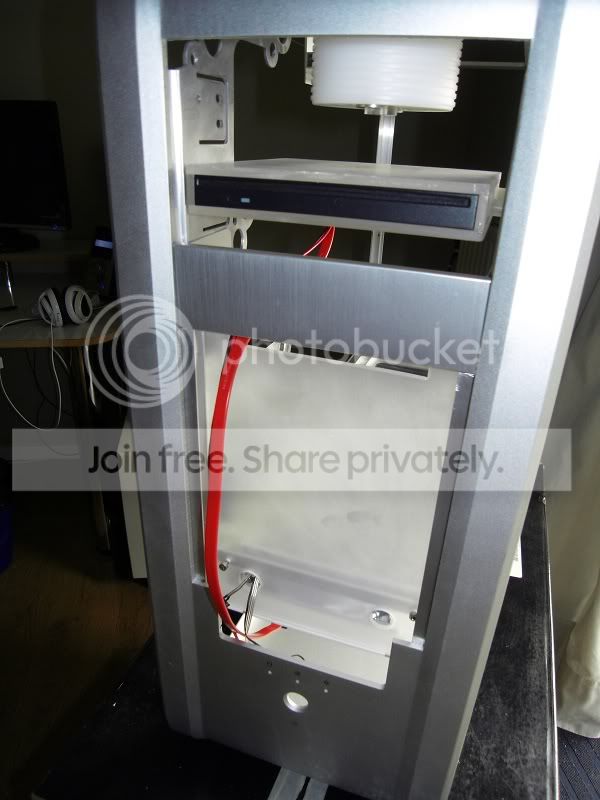

Dan de HDD er in steken


Viola morgen nog even langs de ijzerwinkel om nieuwe boutjes te kopen om het verder in de pintjes at te werken en dan is dit stukje van de case ook al klaar.

mooi werk

jammer van de barst in het plexi wel

nigel555 zei:

mooi werk

jammer van de barst in het plexi wel

Klik om te vergroten...

Komt wel goed alles word toch nog in het wit gespoten dus zie er je er niks meer van.

Update 09 part 01

Even kleine update posten van het verven en de nieuwe hardware die ik gisteren ben gaan halen.
Eerst nog mijn HDD uit elkaar gehaald zodat ik die ook nog me in het wit kost spuiten.

Een potje 2 componenten plamuur voor de HDD beugels.




Dan 2laagjes primer en klaar voor afwerk lak.

Dan voor dat ik begonnen ben met de stukken te spuiten heb ik de met een boor de gaatjes wat breder gemaakt zodat al mijn vijzen verzinken.



Dan spuiten ^^

terug alles in elkaar gestoken
