Update 09 Part 02

Dan ben ik gisteren wat oude hardware gaan halen om als tijdelijke pc te kunnen gebruiken. Heb de hardware geleend van een goeie vriend waar ik Black Obsession voor gemaakt hebt. Dit heb ik mee gekregen.
Asus HAD 4870x2 echt wel een grote kaart dam.



Dan ook nog moederbord CPU en ram mobo is Asus P5Q PRO cpu is een core duo something :p en dan nog XXX ram zal er achter komen als de hardware in men case steekt.


De volgende dinges die op de planning staan zijn mobo terug sturen voor de B3 versie
mijn hardware in de case installeren en beginnen met koperen buizen te plooien en te zagen.


m

meino

Legacy Member
Die tekeningen op GPU's gaan toch bijna altijd verloren eens je ze inbouwt.
Spijtig eigenlijk als je deze ziet.

Succes nog met de build.
Ziet er goed uit!
a

alain-s

Legacy Member
^^
Nog even een paar foto's posten van de HDD beugeltjes deze zijn nu ook klaar ^^



Alleen spijtig dat de andere HDD zwart zijn.
a

alain-s

Legacy Member
Mercie Annebell

Update 10

Mijn eerste koperen buizen zijn al op maat gezaagd en geplooid.
Ik heb ook de PSU er is in gezet voor te zien voor cable management.
De foto's ^^

Even oud mobo er in gestoken zodat alles netjes op maat kan maken.

Dan de HD 6970 voorzien van een waterblok

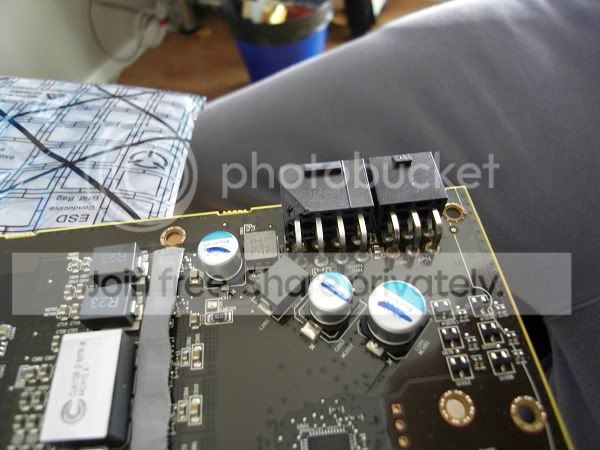

toen ik het blok er af haalde zag ik dit aan de power stekker het is niet gesmolten maar afgeschuurd/afgesleten.

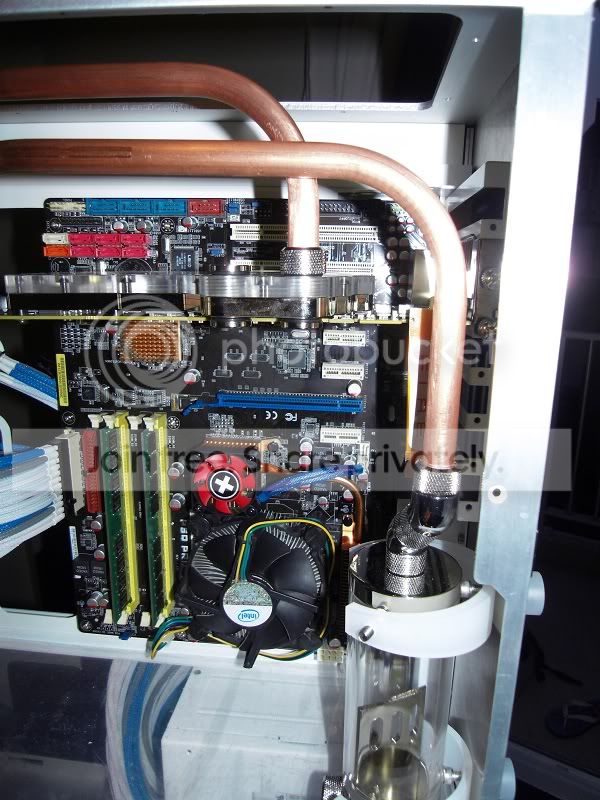

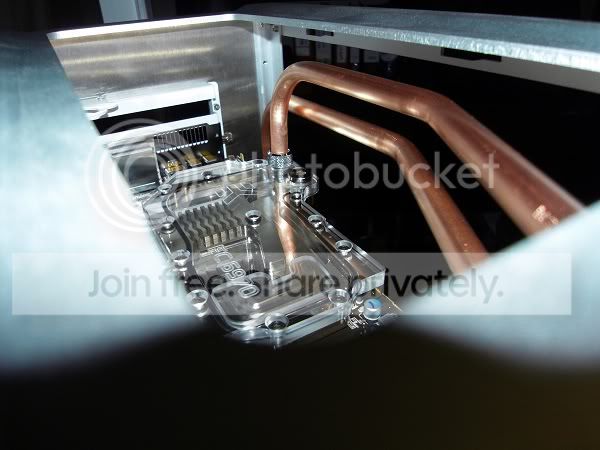

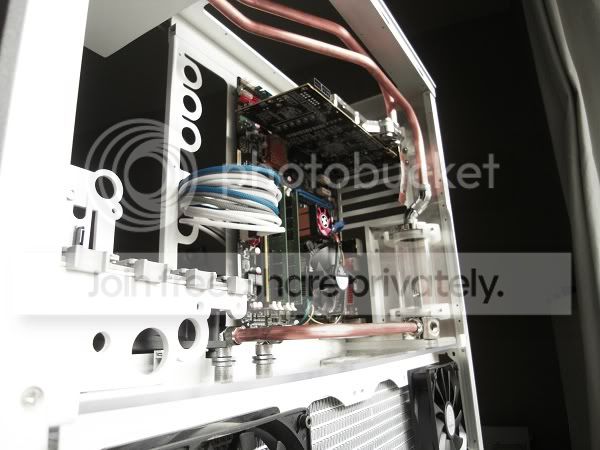

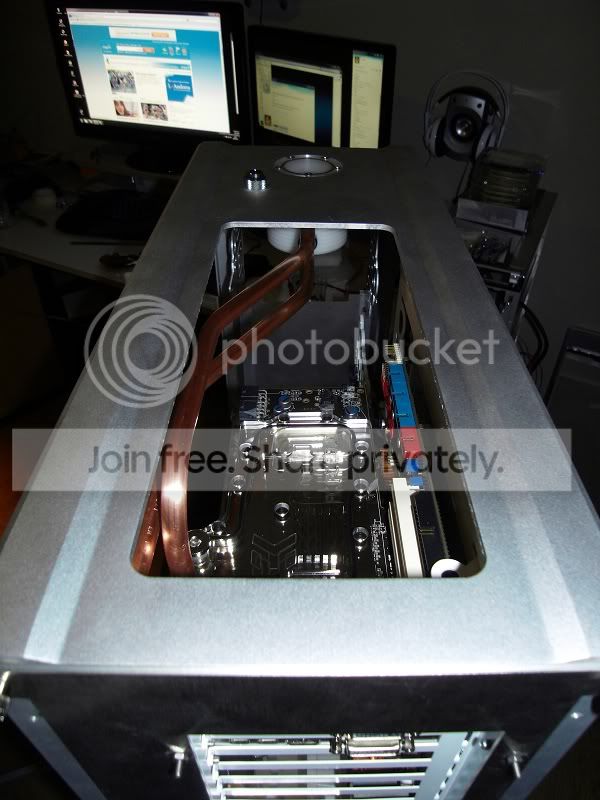

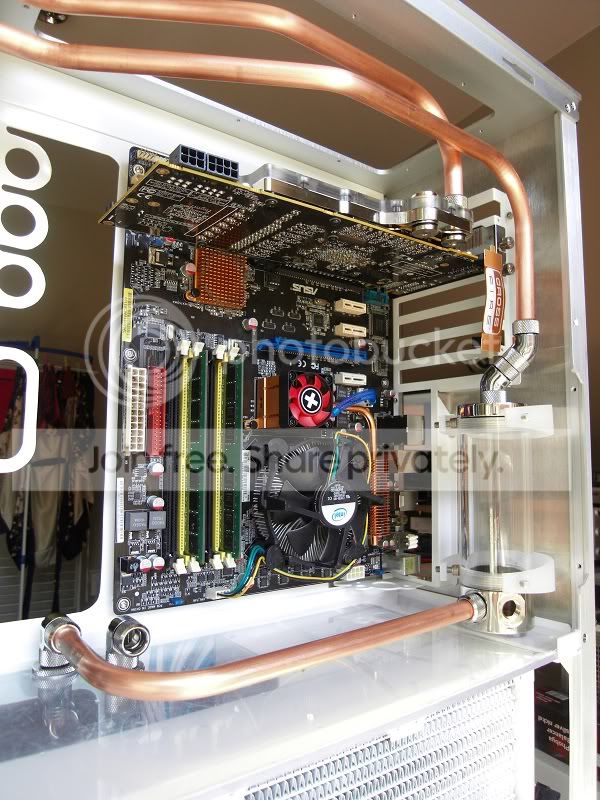

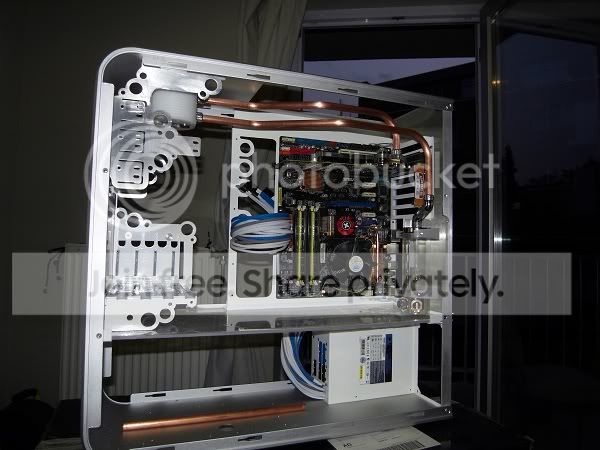

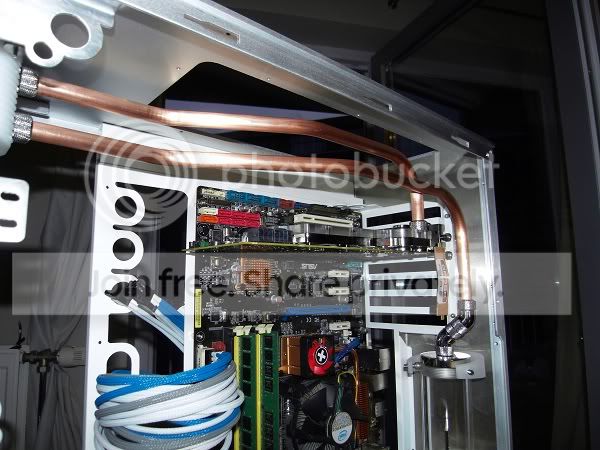

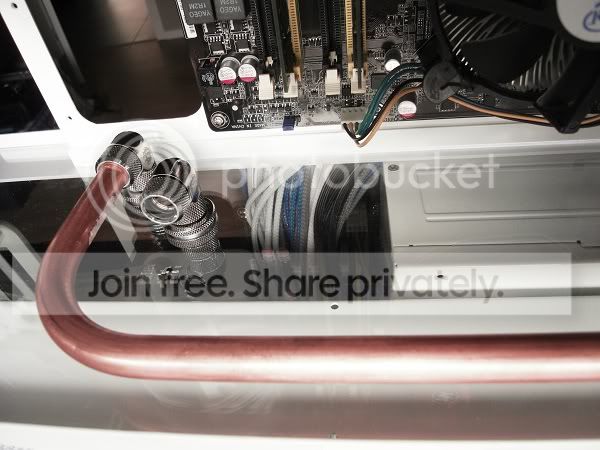

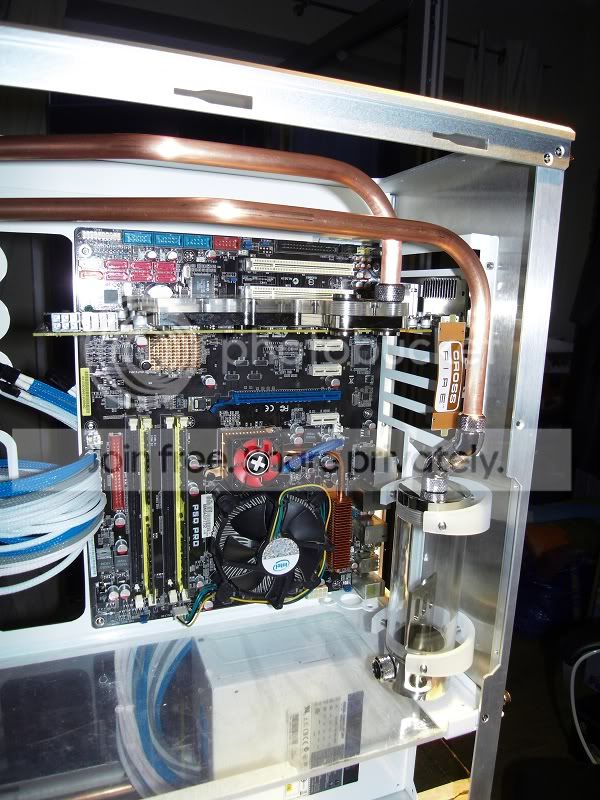

Dan de eerste koperen leidingen die al klaar zijn.^^






Dan ook even gezien voor mijn kabels.

Nu is het nog wat wachte op stukken van Highflow voor dat ik verder kan.
Met de loop te maken in koper.


a

alain-s

Legacy Member
Update 11 part 1

Heb deze week en dit weekend nog wat kunnen prullen aan mijn stukken.
De midplate,bayhouder en dan nog een extra plaat gemaakt voor mijn kabels. Heb geen fotos van het werk deze keer omdat mijn vriendin naar de zee is gegaan met haar beste vriendin dus alleen maar het eind resultaat.
bayhouders in de verf gezet



De midplate die nu volledig is afgewerkt.


gat gemaakt om te zorgen dat er toch een beetje frisse lucht binnenstroomt via de HDD koeling


Dan voor mijn kabels heb ik een extra plaatje gemaakt dat op het moederbord tray bevestigt kan worden van achter. Om alles mooi bij elkaar te houden.



a

alain-s

Legacy Member

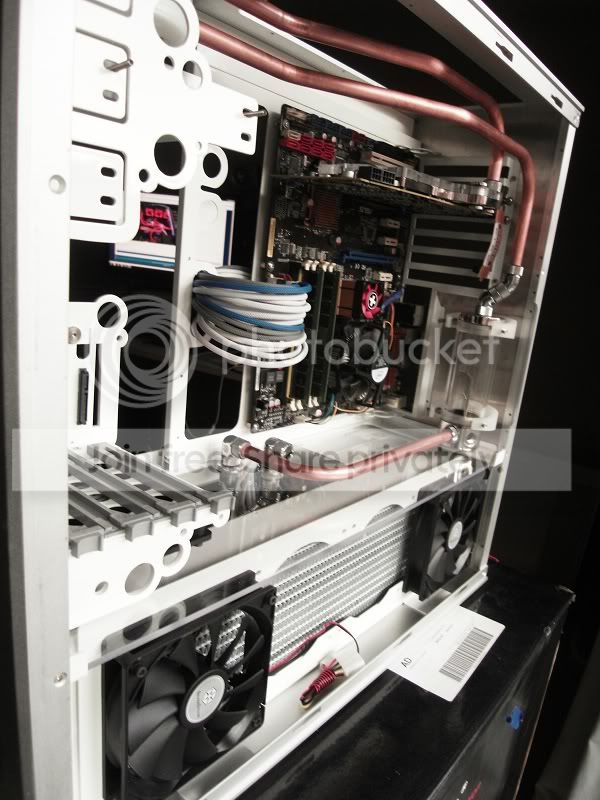

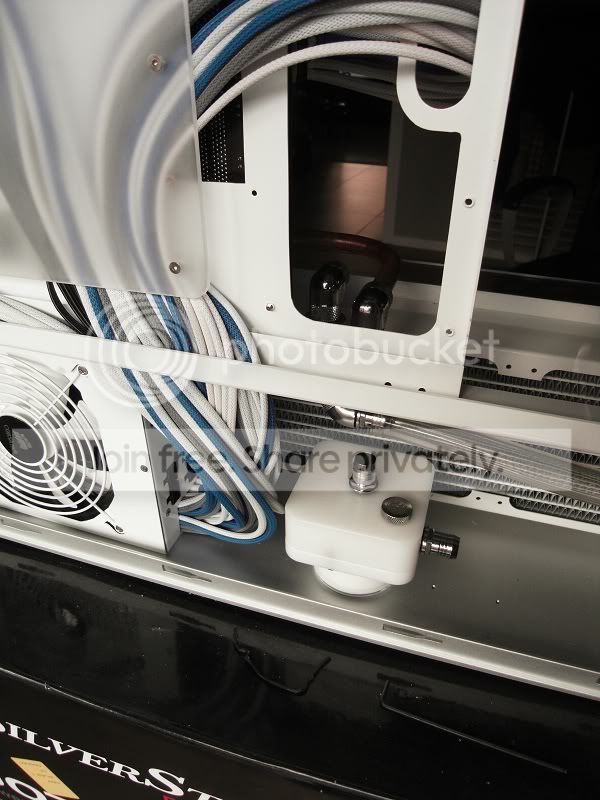

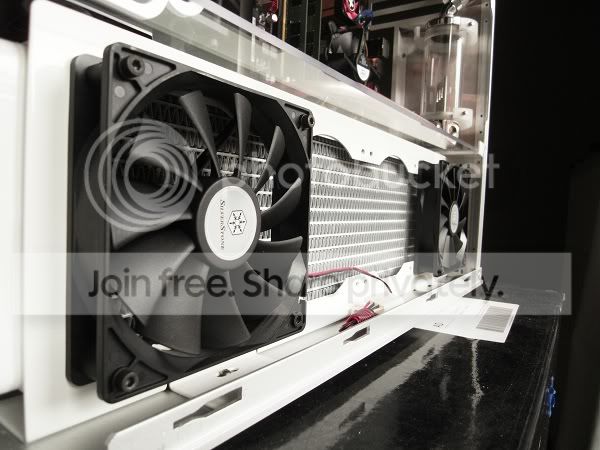

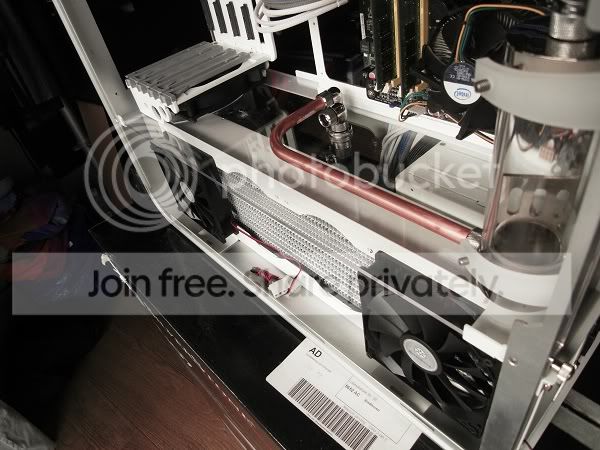

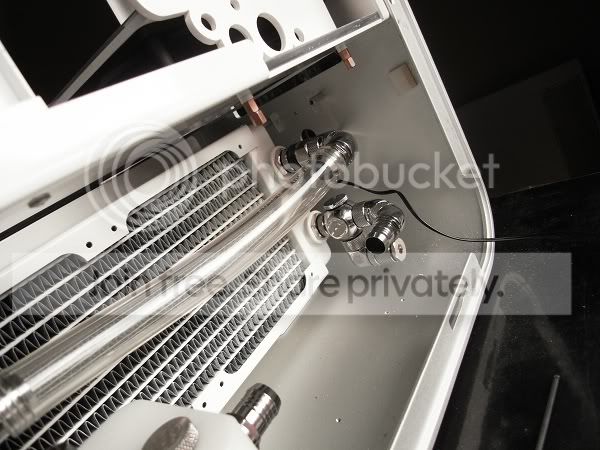

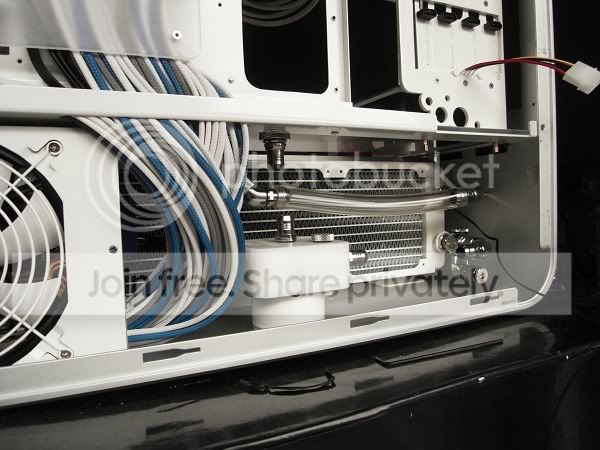

Dan ook nog het statief voor de rad vast gemaakt en alles eens bevestigen.

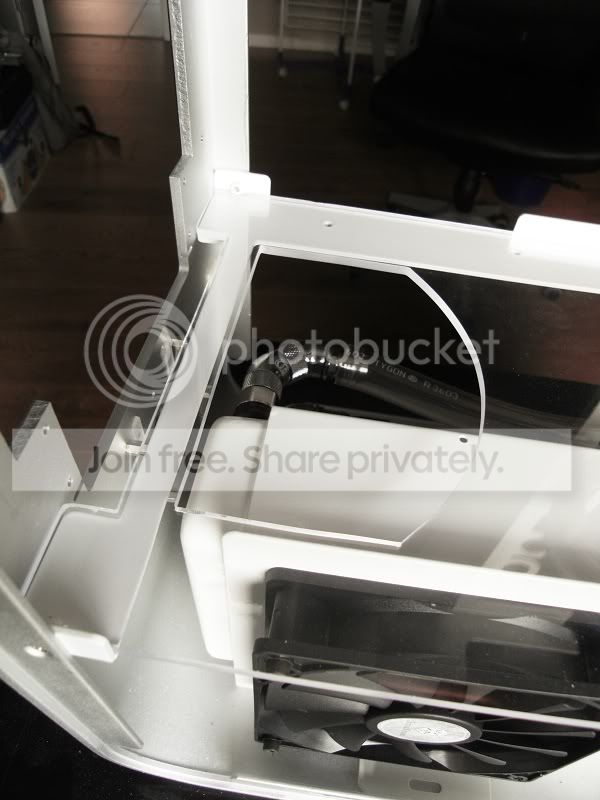

omdat de midplate doorzichtig is kan je lekker alles beneden ook zien (kan nog veranderen ivm met hoeveel kabels er nog bij komen)


Deze zwarte fans worden vervangen door witte silverstone fans




nog een paar dingetjes doen en dan word het wachten op mijn bestelling voor ik verder kan
Komaan Aqua Computer sneller u producten produceren :p

a

alain-s

Legacy Member
Hardware Update :p

Vandaag super leuk pakketje binnen gekregen van Highflow ^^
Zal al vast laten zien wat er allemaal in zit.

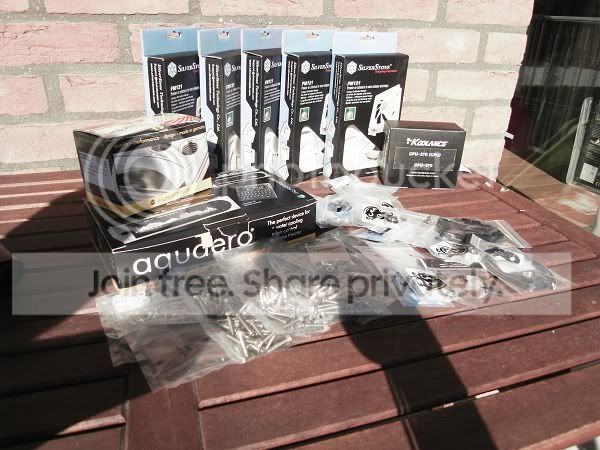

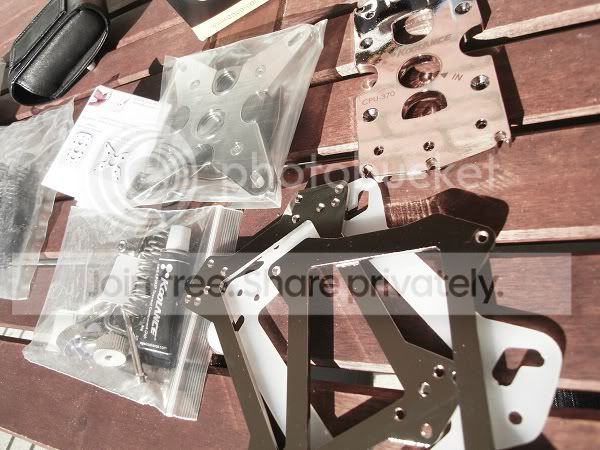

Wat hebben we allemaal gekregen.

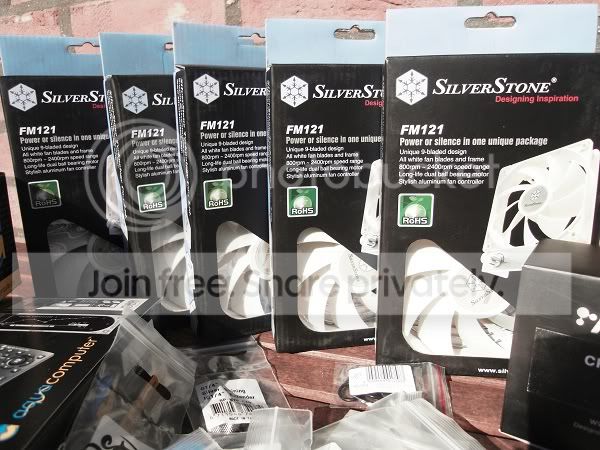

5 Silverstone 120MM FM121 Silver Controller 2400RPM

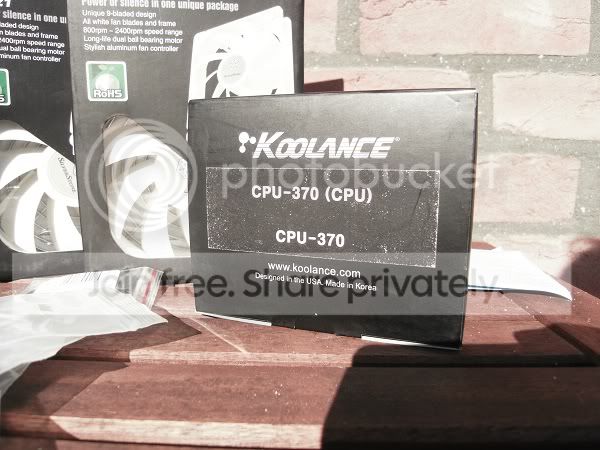

1 Koolance CPU-370

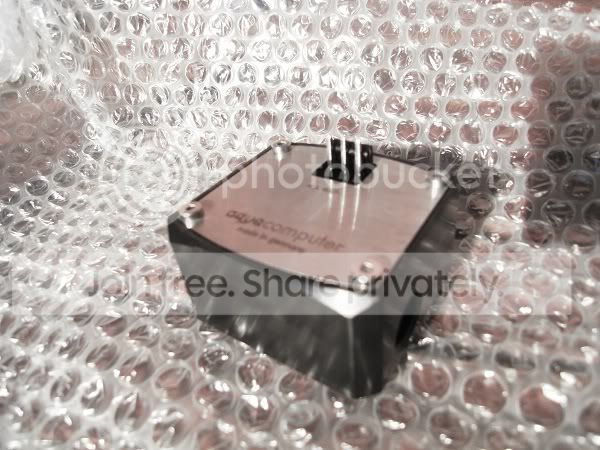

1 Aqua-Computer (electronic) Flow Meter (spijtig dat die niet in het wit is zal hier nog iets op moeten vinden.)

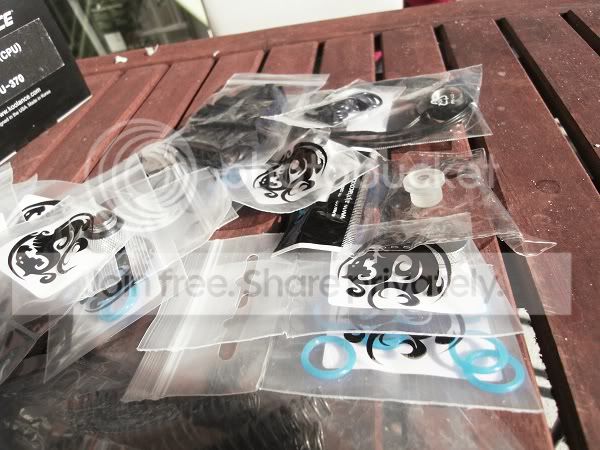

Dan nog een aantal fittings, verlengstukken, rubber sealings, power connectors

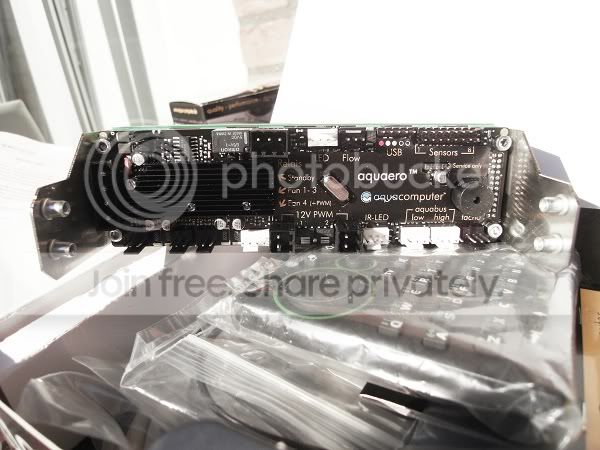

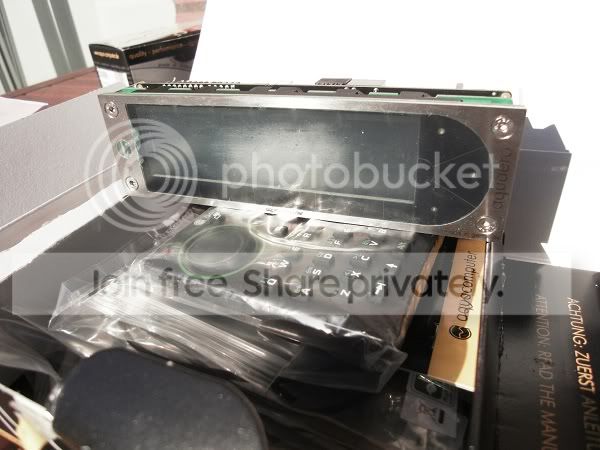

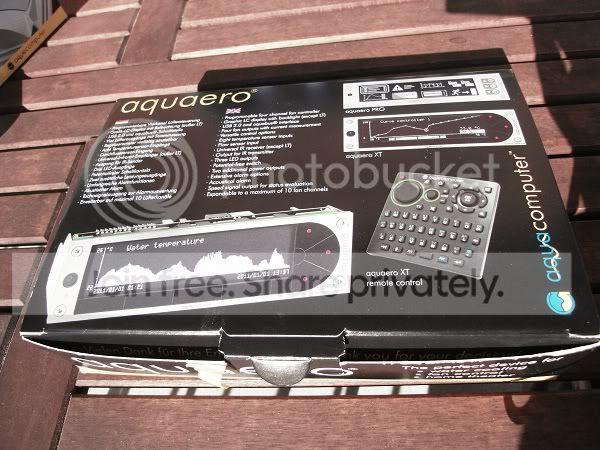

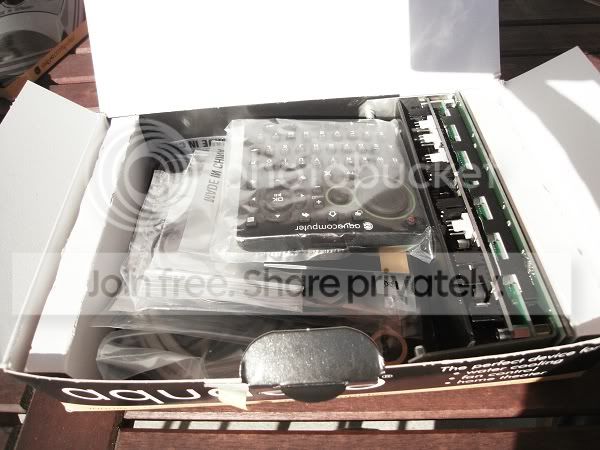

Dan als kers op de taart Aqua-Computer Aquaero 5 XT USB fan controller, graphic LCD, touch control, IR

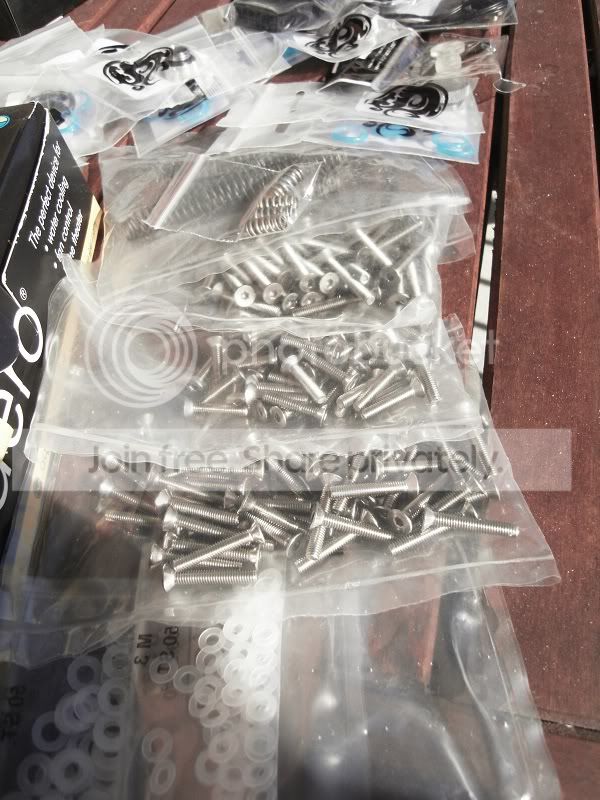

Als laatste nog wat extra vijzen om alles vast te zetten.

Nu kan ik verder met het statief van de pomp en flow meter deze moet nog getekend en gemaakt worden.
Er is zeker nog genoeg te doen voor deze CM af is.
E

EpilEpic

Legacy Member
prachtig werk!
en magnifiek cablemanagement!!!!
ben jaloers op je skills en materiaal.
a

alain-s

Legacy Member
Thanks mannen ^^


Update 12 part 1
Na veel te liggen spelen me de Aquaero XT5 ben ik dit weekend maar is terug begonnen aan de case.
Heb dit weekend het statief voor de liggen maken.
Ik geraakte er in het begin niet uit hoe ik er aan moest beginnen want ik wou ook zorgen dat hij de trillingen niet doorgaf aan mijn case.
Hierbij wat foto's van hoe en wat.

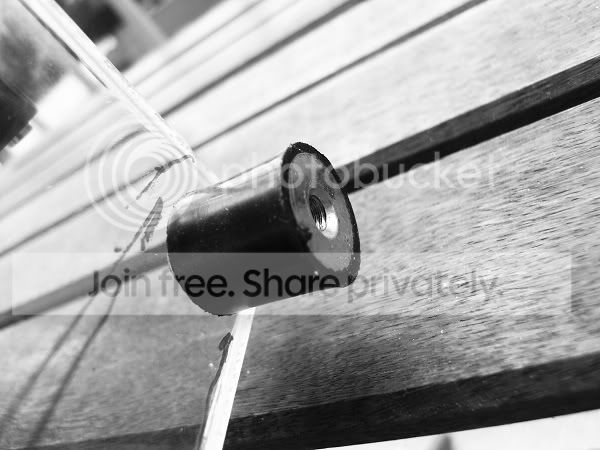

Paar weken gelede deze rubbers gaan halen bij Central Auto voor de trillingen van de pomp. (foto's zijn zwart wit omdat mijn vriendin het toestel had geleend)

Eerste keer dat ik plexi plooi dus maar even een oefen stukje gemaakt.


Ging vrijgoed dus meteen aan de slag met de goede stukken.

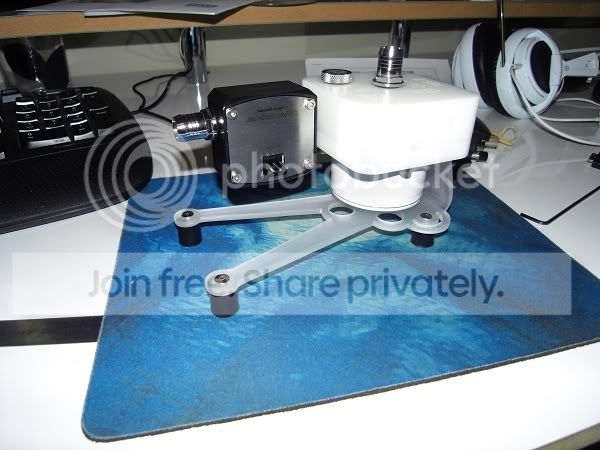

Ik heb 2 statieven gemaakt om is wat te proberen.






2de optie





a

alain-s

Legacy Member
Update 12 Part 2

Dan ook nog even in de case gezet om is te zien welke het beste past.




Mijn voorkeur light bij het statief me de 4 poten ook al heeft het niet de zelfde kenmerken als het ander stuk.
Mss maak ik er nog 1 als ik er niet uit geraak.
Dan nog een heel kleine mod aan de silverstone fans gedaan heb de gaten aan gepast zodat de boutjes mooi verzinken in de fans.

Ook heb ik al de fan kabels aan gepast om op de Aquaero XT5 aan te sluiten.


Alleen zal ik nog een afdek kapje moeten maken voor de Aquaero anders gaat het een rommeltje worden met al die draden.

Nu pc afbreken en moederbord terug inpakken en opsturen naar de winkel voor de B3 versie.
Bijna vergeten dit was eerst men idee als pomp statief.



Al goed dat ik daar niet ben in verder gegaan. ^^
a

alain-s

Legacy Member
MaSSaSLaYeR zei:
Pure hornyness! :D
Klik om te vergroten...

LOL thx ^^


Deze avond toch maar is liggen denken aan ander ontwerp voor mijn pomp stand.
Ik heb een fusie van de 2 stands gedaan deel met de rondingen en toch nog met 4 pootjes
Eerst de gedachte maar is op een stukje plexi zetten om dan te kunnen oordelen. Deze moet wel goed zijn want het is mijn laatste stuk plexi.





Dan pompje er maar is op zetten





Deze word het :p
