Hello to all

Hierbij geef ik de start van nieuw project: Bel Air

Sponsored By:





Voor deze Case mod gaan de Cosmos II modden

Ik ga niet al te veel in detail gaan over het modden van de case. Dat zal je zelf maar moeten zien door dit project te volgen.

Over de hardware valt weinig te zeggen. Dit zal allemaal af hangen van het budget dat over is na dat de case klaar is. De kans bestaat dat ik de hardware uit Project White haal en deze in de nieuwe case steek.

Alles word natuurlijk met water. Deze keer zal het een dual loop worden voor CPU en GPU's. Dit zal terug gedaan worden met koperen buizen tja. Dit zal natuurlijk wel mooi passen bij de rest van het project.

Laten we beginnen we hebben de Cosmos II allemaal al in 1 stuk gezien dus heb ik daar geen foto's van gemaakt. Maar ineens begonnen met heel de case uit elkaar te halen en alles mooi naast elkaar op de grond te legen. Alleen paste de iron body niet meer op de foto







HDD cage, Midplate en PSU steun maar er uit gehaald

Dan ook nog I/O backplate er uit gehaald.





Stukje van de achterkant van de case afgehaald





Dat was het dan voor de case zelf. De rest volgt allemaal nog wel

Volgende stap dat ik heb gedaan is begonnen met het tekenen van nieuwe verluchting gaten voor de zijpanelen. Ik heb het idee van een oude Corvette Anniverary 1978 maar dan met mijn eigen afwerking er op



Nu mijn schets klaar is moet ik alleen maar materiaal gaan halen om het design na te maken.

Ik had verschillende pogingen gedaan met verschillende gereedschappen. Het eerste was een breek mes maar dit giing niet al te super



Dan dacht ik om een gloeidraad snijder te maken.



Dit plan was ook een big fail. Mijn 12v adaptor was niet sterk genoeg om de gloeidraad te doen opwarmen. Dus heb ik maar zo een ding gaan halen in de winkel.



Met het nieuwe gereedschap ging het al wat beter maar toch niet helemaal naar mijn zin.



Dan maar elk stuk apart maken en dit dan met tandenstokers aan elkaar zetten.













1 kant klaar nu alleen nog een kopie maken in spiegelbeeld.



Dan nog een mooie foto van het aval.



Dat was het dan voor de start post hopelijk bevalt het jullie allemaal wat.
And stay tuned for the next update.

Alain

bij Tones hebben ze in zo een kast een beest van een PC gemaakt.
Coolermaster Cosmos II
Intel Core i7 3960X Extreme
Asus Rampage IV Extreme
3 x EVGA GTX680
LSI 9260-8I
6 x Samsung 128Gb 830 Series
Corsair H100
Corsair AX1200

http://a8.sphotos.ak.fbcdn.net/hpho...981484998_95869329998_1680358_943104992_n.jpg

Zag er echt proper uit.

Bangelijke kast trouwens!
Veel succes.

Mhm, eerste keer dat ik isolatie plaat op deze manier gebruikt zie worden maar feitelijk geen slechte keuze. stevig verfke erop en dat kan mooi worden.

Vet, de cosmos 2 :applause:

gunnie zei:

Mhm, eerste keer dat ik isolatie plaat op deze manier gebruikt zie worden

Klik om te vergroten...

Ge moet eens naar zulke builds zoeken, worden echte zotte dingen mee gedaan

Momenol zei:

bij Tones hebben ze in zo een kast een beest van een PC gemaakt.
Coolermaster Cosmos II
Intel Core i7 3960X Extreme
Asus Rampage IV Extreme
3 x EVGA GTX680
LSI 9260-8I
6 x Samsung 128Gb 830 Series
Corsair H100
Corsair AX1200

http://a8.sphotos.ak.fbcdn.net/hpho...981484998_95869329998_1680358_943104992_n.jpg

Zag er echt proper uit.

Bangelijke kast trouwens!
Veel succes.

Klik om te vergroten...

Thx
Maar deze mod gaat er wat anders uit zien dan de originele case zoals bij Tones

gunnie zei:

Mhm, eerste keer dat ik isolatie plaat op deze manier gebruikt zie worden maar feitelijk geen slechte keuze. stevig verfke erop en dat kan mooi worden.

Klik om te vergroten...

Is voor mij ook de eerste keer dat ik met dit werk maar zoals je kan zien werkt het echt wel makkelijk. Alleen ga ik het niet schilderen dit stuk dien als een soort mal. Ga dit wss bekleden met polyester en dan mooi opschuren en indien nodig bij plamuren. Als het stuk dan klaar is zaag ik een stuk uit het zijpaneel en plaats ik dit er mooi in en dan mooi kleurtje over het paneel en het is klaar.

Mr.Hankey zei:

Vet, de cosmos 2 :applause:

Ge moet eens naar zulke builds zoeken, worden echte zotte dingen mee gedaan

Klik om te vergroten...

Thx

Mr.Hankey zei:

Vet, de cosmos 2 :applause:



Ge moet eens naar zulke builds zoeken, worden echte zotte dingen mee gedaan

Klik om te vergroten...

i know dat er volledige "cases" uit gemaakt worden die uss voyager bv maar ik doelde meer op het aanvullen op een normale case.

edit: en idd als mal gebruiken kan ook.

ziet er belovend uit ^^
Ik volg

Verder mehehe altijd leuk isolatieplaten gebruiken ^^ al vaak rare en gekke dingen mee gezien.

Dus op na,ar nog meer updates ^^

Cool! Ik kijk uit naar updates!

dieje geodriehoek heb ik ook en nice kan niet wachten.

gunnie zei:

i know dat er volledige "cases" uit gemaakt worden die uss voyager bv maar ik doelde meer op het aanvullen op een normale case.

edit: en idd als mal gebruiken kan ook.

Klik om te vergroten...

nigel555 zei:

ziet er belovend uit ^^
Het idee was goed maar ga het na maken in aluminium en ineens in het zijpaneel bouwen. Word nog even zien hoe ik het aan ga pakken maar komt allemaal wel goed.
Ik volg

Verder mehehe altijd leuk isolatieplaten gebruiken ^^ al vaak rare en gekke dingen mee gezien.

Dus op na,ar nog meer updates ^^

Klik om te vergroten...

Thanks

[HBV]-=Tornado=;16228802 zei:

Cool! Ik kijk uit naar updates!

Klik om te vergroten...

Thanks nog even geduld en dan komt er wel iets ^^

BestGamer zei:

dieje geodriehoek heb ik ook en nice kan niet wachten.

Klik om te vergroten...

Lol

Kleine update over de front van de case. Aangezien deze niet echt bij de stijl gaat passen van de case. Ben ik begonnen met de voorkant aan te pakken. Hier is de originele grill van de Cosmos II



Na het verwijderen van het mesh heb ik er maar meteen de zaag in gezet om de nodig aanpassingen te kunnen doen.





Even nog alles bij vijlen en opschuren. Als dat allemaal klaar was kon ik mijn nieuwe stukken aan brengen op het stuk





De 4 kleine stukjes mooi op het frame van de gril bevestigt



Past mooi op de originele plaats en kan er gewoon af gehaald worden zoals de originele grill. Moet alleen het frame nog verstevigen zodat het niet meer zo makkelijk buigt.



Met het tekenen van de stukken van de grill had ik een kleine fout gemaakt met de ronde kant van de staafjes. Deze hadden allemaal kleine hoekjes dus even alle staafjes 1 per 1 bij vijlen en opschuren.



Wanneer dat werkje klaar was kon ik de staafjes inkorten en nummeren.





Na al dat pruts werk kon ik het niet laten om 2 staafjes al is op te schuren tot grid 1000 en daarna is over te gaan met polish.



Dan maar ineens alles op zijn plaats gezet









Heb alleen het verkeerde aantal doorgeven aan Pascal Dus kom nog 6 stuks te kort maar dit word nog allemaal geregeld.

Tot de volgende Update

Knap

netjes

Ziet er goed uit

Update!

Vandaag de eerste pakjes mogen ontvangen van de sponsors.


Bedankt Freddy van Highflow voor de leuke korting in de webshop.

Bedankt Gregor van EK WaterBlocks voor het gesponsord materiaal.

Ineens beginnen met de foto's van het materiaal dat is aan gekomen.



Direct begonnen met het grootste pakje te open. Dit pakje komt van EK.



EK-Supreme HF - Full EN (Nickel)





EK-CoolStream RAD XTC (140) en EK-CoolStream RAD XTC (420)





2x EK-DDC X-TOP V2 - Acetal G1/4



2x EK-Ekoolant CLEAR (premix 1000mL)



10x EK-PSC Adapter 90° G1/4 Nickel en 12x EK-PSC Adapter 45° G1/4 Nickel



Het volgende pakje is van Highflow.



1x MagiCool COPPER Radiator 280

2x Laing DDC-1Plus MCP355 12V

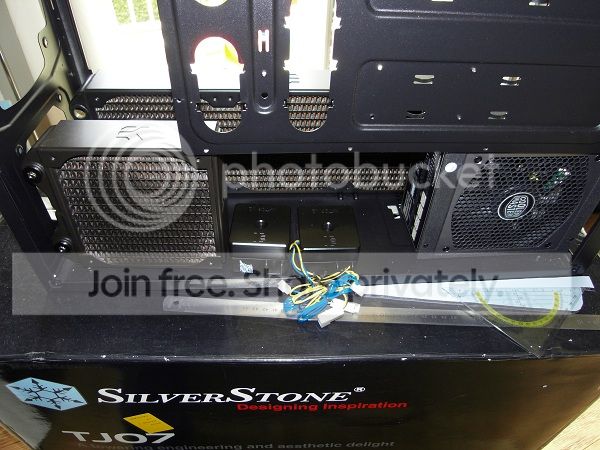

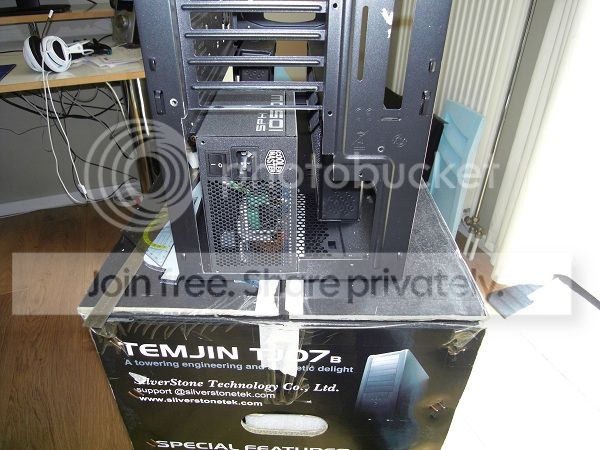

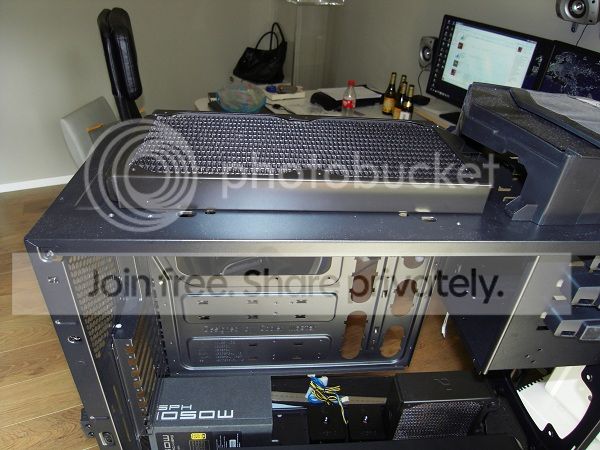

Om jullie al een idee te geven waar ik dit allemaal ga steken in de case heb ik even alles los in de case geplaatst.

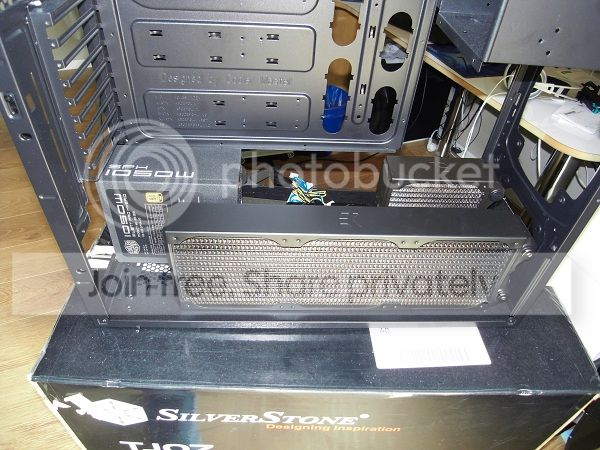

In de kelder van de case komen 2 radiators 2 pompen en voeding.









Dan van boven nog 1 radiator die word weg gewerkt.



Momenteel heb ik eigenlijk nog niet verder kunnen werken aan de case omdat het veel te druk is op het werk. Dus geen tijd gehad om aan de zijpanelen te werken. Maar ik heb wel de grill van voor verstevigt en geverfd.

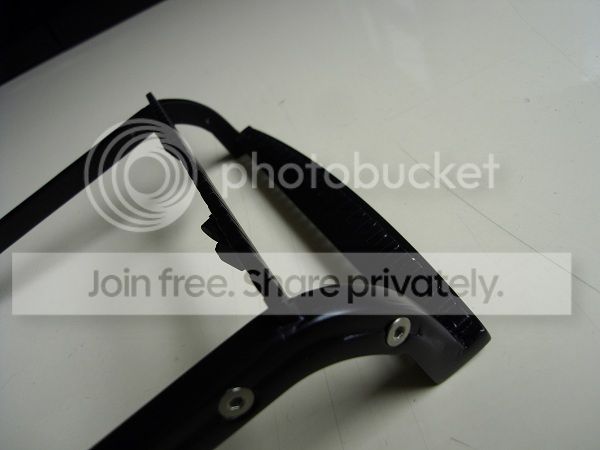

Stukje plexi van 5mm aan elke zijkant vast gemaakt voor extra stevigheid en de gaatjes ineens opgevuld en geschuurd.

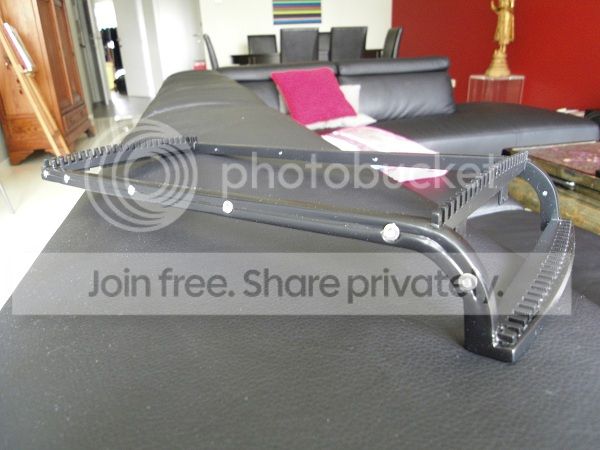

Het plamuren heb ik nog 2 keer herhaalt en het zelfde voor het schuren. Dan een paar laagjes mat zwart er over en nog wat sier boutjes er bij en het stuk is klaar.











Dat was het weer. Hopelijk komt er snel terug een update maar dit zal een beetje afhangen hoe druk het op men werk is.

Jaloers op uw waterkoelingsonderdelen

Thanks Mr.Hankey

Update,

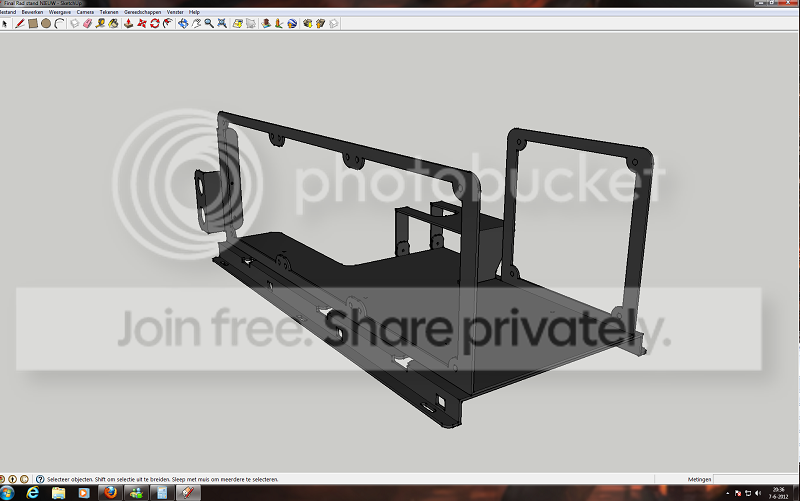

Heb de afgelopen nog al wat teken werk gehad in SU om een makkelijke manier te zoeken voor de radiator pompen en drain van onder in de case te plaatsen en indien nodig ook makkelijk te verwijderen. Ik heb het idee afgezien van MKII door dit te doen kan ik alles netjes monteren in de stand om daarna gewoon alles in 1 keer in de case te plaatsen. Dan moet ik alleen nog de fans pomp en de rest van de slangen aansluiten. Hier paar print screens van het ontwerp.

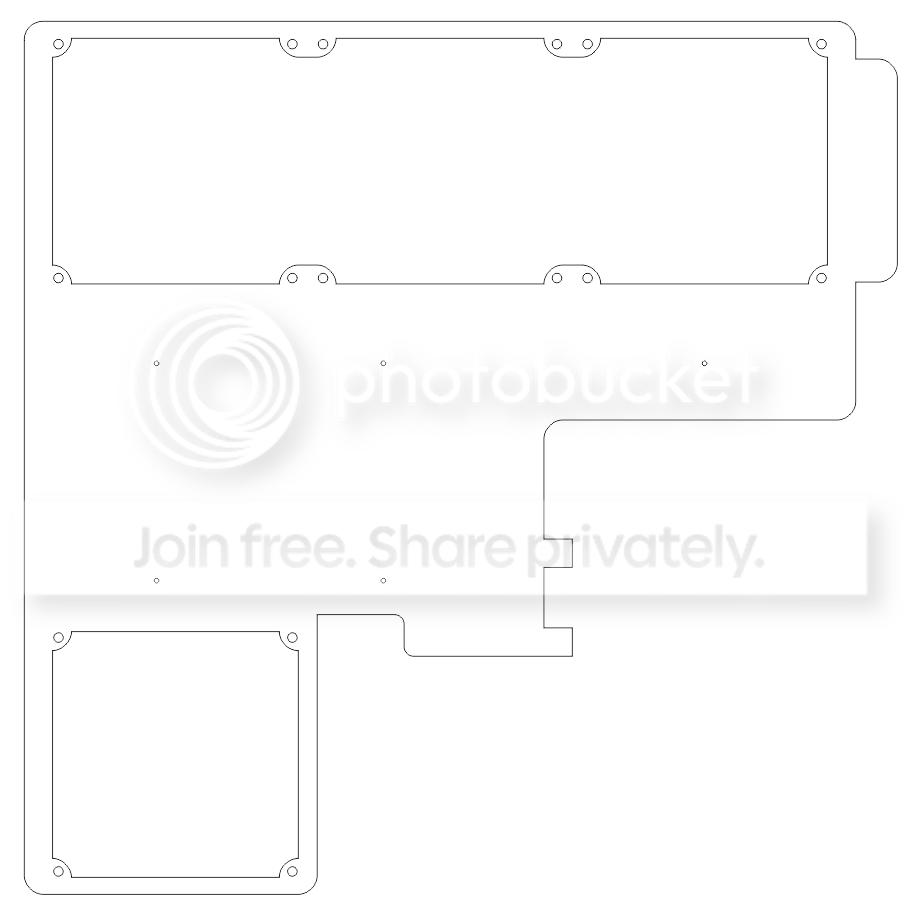

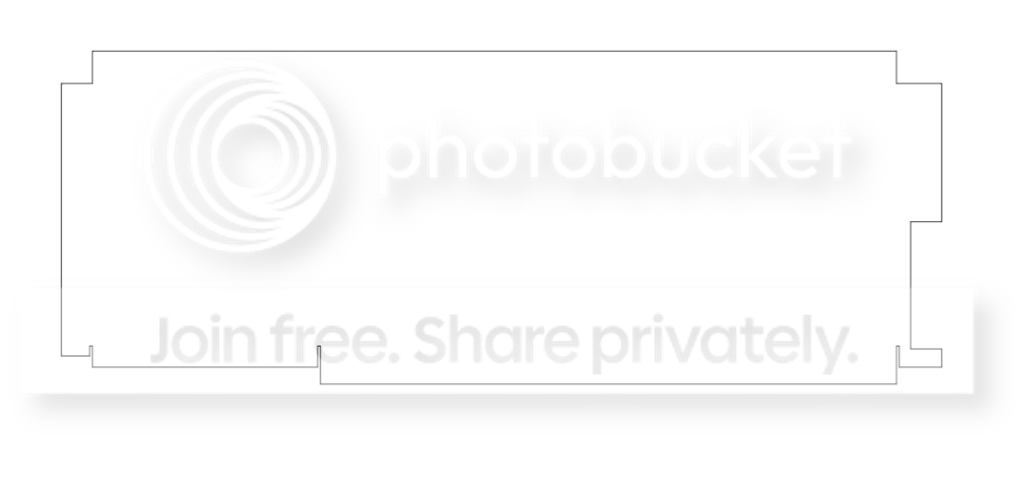

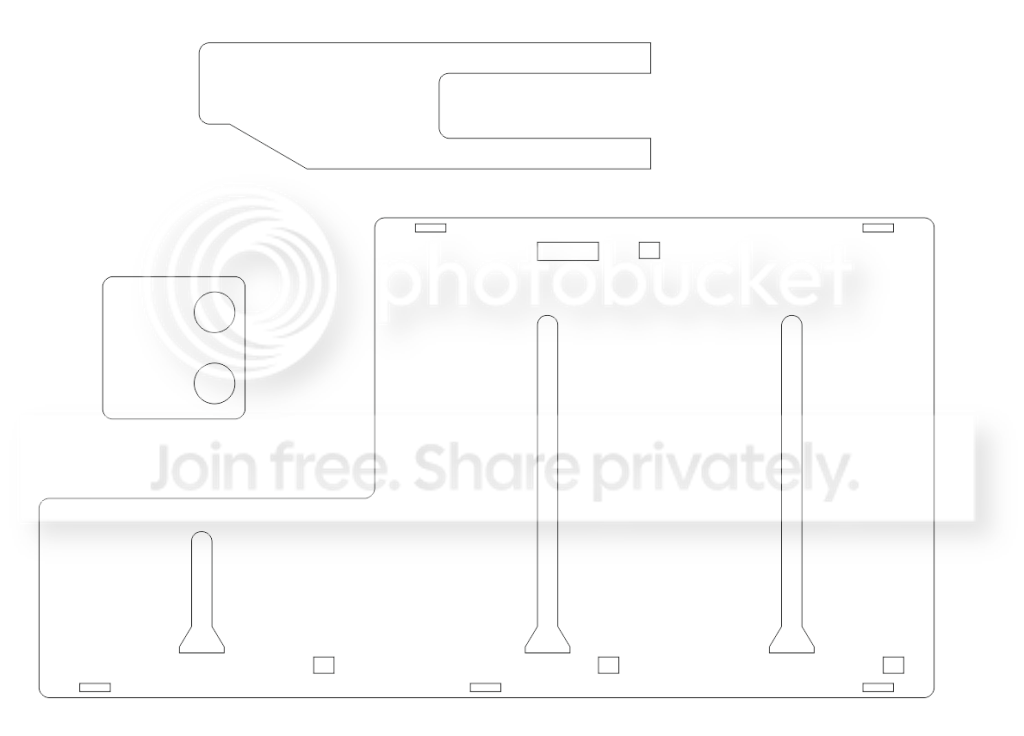

Nieuwe Midplate.


Radiator stand.


Radiator voet + drain en pompstand.


Als dit allemaal gelazerd en geplooid word zou het er zo moeten uit zien.




De DXF files zijn al verstuurd nu is het alleen afwachten tot alles klaar is en word opgestuurd.
Tot de volgende Update.

Al kleine teaser van de voor grill deze is bijna klaar ik wacht nog op de laatste 6 stukken van de grill om dit verder te kunnen afwerken.









Het linkse stuk moet nog vast gezet worden.
