Archief - Bel Air

a

alain-s

Legacy Member

• 17 aug 2012

• #41

nigel555 zei:

mooie update

Klik om te vergroten...

Thanks nigel5555

TheProject zei:

Keep up the good work!

Klik om te vergroten...

I will

b0red zei:

Een (in mijn ogen) properder en wellicht duurzamer alternatief voor lijm: rivetten.
Voordelen:
Mechanisch gezien zit uw plaat muurvast.
Indien je iets zou willen aanpassen kan je eenvoudig de rivetten uitboren en achteraf een nieuw stuk opnieuw met rivetten bevestigen.

Wat betreft de look moet je zelf uitmaken of je dit een voor- of een nadeel vindt.

Verder wel zeer knap werk, ik ben benieuwd naar het resultaat.

Klik om te vergroten...

Voor dit werkje was het lijmen beter het stuk is perfect zo. Het enig wat nog moet gedaan worden is de randen een beetje bijplamuren en dan schuren en grond verf er op.

Mr.Hankey zei:

Ben persoonlijk wel voorstander van lijm. Indien de metaallijm correct aangebracht werd, zodanig dat er geen/weinig zuurstof aan de verbinding kwam, is de verbinding ook zeer sterk. Met lijm krijgt ge een nettere look maar het nadeel is idd wel dat het stuk moeilijker demonteerbaar is.

@ts : k ben content dat ge uw trend met de koperen buizen weer voortzet

Klik om te vergroten...

Thanks Mr.Hankey ^^

a

alain-s

Legacy Member

• 30 sep 2012

• #42

Hardware Update,
Vrijdag een pakje mogen ontvangen van mijn nieuwe sponsor Noctua. Ze hebben 10 Noctua 140MM NF-P14 FLX 1200RPM toegestuurd.

Van harte bedankt Michaela voor de mooie korting op jullie producten.

Even alles in de case gemonteerd.

Een beetje nieuws over de vooruitgang van de build. Zoals je wss al is opgevallen zijn er de laatste tijd niet zo veel Updates.
Maar sinds vorige week ben ik weer begonnen aan het project. Momenteel ben ik bezig met het maken van de vinnen die in het zijpaneel moeten komen. Deze worden gemaakt uit plexiglas van 6mm die tegen elkaar worden geplakt om 1 dik te stuk te krijgen.

Zoals je kan zien moeten alle andere stukken ook nog verder afgewerkt worden.

Zo dat was het dan weer tot de volgende Update.

Sponsored By:

n

nigel555

Legacy Member

• 1 okt 2012

• #43

NOCTUA :d

Love those dude's zeer goed materiaal

a

alain-s

Legacy Member

• 2 okt 2012

• #44

Thanks Nigel

[

[HBV]-=Tornado=-

Legacy Member

• 2 okt 2012

• #45

Nice ben benieuwd naar meer

G

Gio_320

Legacy Member

• 4 okt 2012

• #46

Nu het vorig project deels van de hand is, ga da ier wa voorruit gaan!

Keep up the good work!

a

alain-s

Legacy Member

• 21 okt 2012

• #47

[HBV]-=Tornado=;16808328 zei:

Nice ben benieuwd naar meer

Klik om te vergroten...

Het komt her aan. ^^

Gio_320 zei:

Nu het vorig project deels van de hand is, ga da ier wa voorruit gaan!

Keep up the good work!

Klik om te vergroten...

Thank Gio

Zo even kleine update poste. Ondertussen zijn alle vinnen en bijna alle onderdelen al klaar voor de 2 zijpanelen. Alleen ontbreek ik tijd en kennis om het laatste stuk van het zijpaneel te maken. Maar hier kom ik later nog wel op terug tijdens de update.

De 2 panelen even mee naar mijn werk genomen om in alle rust een paar gaten te zagen in de panelen.

Aluminium verwijderd van het plastieken paneel.

5mm uit gesneden in het paneel om later een mooie afwerking te kunnen geven.

Even 2 vinnen gepast in het paneel.

Dan stukje plakband om alles af te tekenen voor we gaan boren.

a

alain-s

Legacy Member

• 21 okt 2012

• #48

Zoals je kan zien sluit het allemaal niet op de mm aan maar dit speelt geen rol omdat je van dit niks meer gaat zien in de finish.

Volgende stap gaten boren en draad tapen in de vinnen.

Dan in het zijpaneel momenten.

Nu moet ik nog 1 stuk maken voor dat ik alles kan vast zetten en uit plamuren. Het idee is om oude ventilatie gaten te maken die je vroeger zag bij bv Citroen Traction.

Ziet er mooi uit maar er gaat wss een heleboel tijd in kruipen om dit resultaat te kunnen krijgen in 1mm ijzer.
Uit dit stuk rest plaat dat ik nog had liggen zoude de 2 stukken moeten gemaakt worden.

Zo dat was het weer tot de volgende update.

Sponsored By:

[

[HBV]-=Tornado=-

Legacy Member

• 21 okt 2012

• #49

Ziet er zeer knap werk uit man!

a

alain-s

Legacy Member

• 23 okt 2012

• #50

Thanks Tornado

a

alain-s

Legacy Member

• 1 nov 2012

• #51

Gisteren middag nog een heel mooi pakje mogen ontvangen van Gigabyte Benelux waarvoor hartelijk dank.

Met special tanks to Bernice van Gigabyte Benelux.

Gigabyte heeft me 1 van hun beste moederborden gesponsord de GA Z77X UP4 TH

In de doos boekje, cdrom met drivers, 2 sata kabels, SLI bridge en I/O backplate.

a

alain-s

Legacy Member

• 1 nov 2012

• #52

Alle foto's werden onder een gecontroleerd toezicht getrokken in bij zijn van Boris.

Sponsored By:

a

alain-s

Legacy Member

• 7 nov 2012

• #53

Kleine sneak peak
Ondertussen al even bezig met het laatste stuk van het zijpaneel te maken. Dit is momenteel nog maar een test stuk het goede stuk moet nog gemaakt worden. Maar dit ziet er zeker ook al goed uit.

Komt ook nog een kort filmpje van hoe het gemaakt word.

Sponsored By:

a

alain-s

Legacy Member

• 8 nov 2012

• #54

Zo even een kleine update doen.

Ben dit weekend even langs Pascal (Paslis) gegaan om een paar vers gesneden stukken op te halen. Om het laatste deel te maken van het zijpaneel.

Als je goed ziet zijn er en de plaat allemaal sneden gemaakt. Dit zal het werk een stuk makkelijker maken om het laatste stuk te kunnen make.

Eerst beginnen we met een negatieve mal te maken voor de grill. Deze stukken zijn ook gelazerd maar moeten nog verder bewerkt worden met een vijl.

Totaal plaatje van de mal.

De rest van de procedure zal je moeten volgen via 2 video's dat ik heb gemaakt.

Bel Air Side Louvres Creation Part 01 - YouTube

Bel Air Side Louvres Creation Part 02 - YouTube

Na een uurtje werk krijg je dit als eind resultaat.

a

alain-s

Legacy Member

• 8 nov 2012

• #55

Ondertussen ben ik ook begonnen aan de top panel van de case. Deze moet nog in de zelfde stijl komen als de voorkant.

Om een idee te krijgen hoe het er uit gaat zien.

Nog een goede manier vinden om alles mooi vast te zetten van onder.

Zo dat was het dan weer.

Sponsored By:

a

alain-s

Legacy Member

• 16 nov 2012

• #56

Deze week wat verder kunnen doen aan het zijpaneel. Nu alle stukken klaar zijn moet ik alle stukken in elkaar steken en afwerken.

Elke keer op nieuw had ik een kleine barst die terug kwam wss door beetje spelling tussen het alu en plexi onderdeel.

Dus dremmel gepakt en even in het zijpaneel gezet. Om daarna op te vullen met 2K epoxy lijm.

Terug plamuren en schuren tot alles mooi vlak is.

Dit proces heb ik nog enkelen keren moeten herhalen voor alles er mooi glad uit zag. Daarna paneel proper gemaakt en in de grond verf gezet om de kleine foutjes makkelijker te vinden.

Zoals je op de foto's kan zien moet er nog een beetje bijgewerkt worden voordat de voorkant klaar. Daarna kan ik de achterkant verder afwerken.
Zoals je kan zien moet er nog wel wat aan gewerkt worden maar dat is voor volgende week. ^^

Sponsored By:

[

[HBV]-=Tornado=-

Legacy Member

• 16 nov 2012

• #57

damn knap gedaan, respect!

n

nigel555

Legacy Member

• 18 nov 2012

• #58

netjes

a

alain-s

Legacy Member

• 11 apr 2013

• #59

Kick !!!

Tijd voor een update! Na een paar maand niks te hebben gedaan aan deze build word het wel eens tijd om verder te gaan.

Ben ondertussen verder gegaan met de top grill.

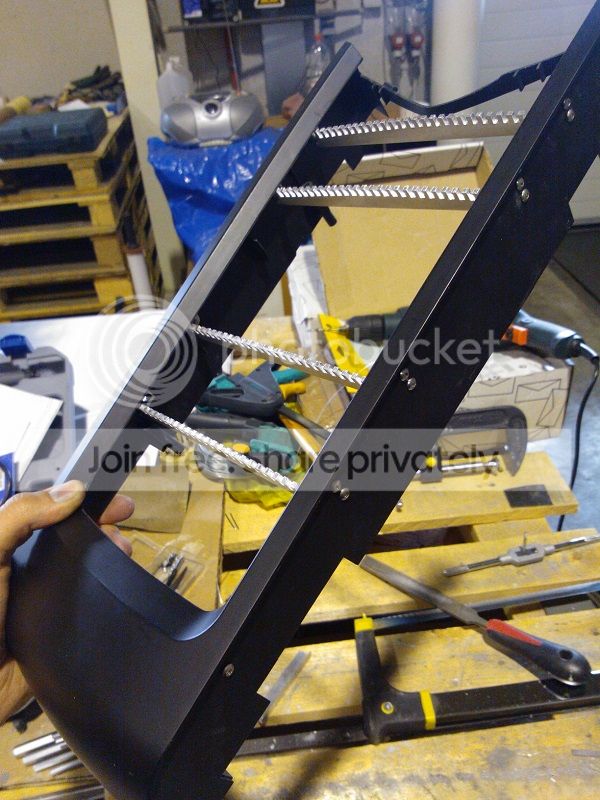

Plexi staaf van achter gezet waar de alu bars tegen gezet worden.

Verder gegaan met een L profiel in stukjes te zagen.

Deze stukjes dienen voor de ophanging van de dwarsliggers die de alu bars op hun plaats gaan houden.

Alles netjes op zijn plaats.

Volgende dat er gedaan moet worden is elk stukje alu op maat maken zodat deze mooi aansluiten met het andere top paneel.

Alle stukjes zijn op maat gezaagd/gevijld moeten ze alleen nog opgeschuurd worden en gepolierd een werkje dat voor volgende week zal zijn.

Al vast wat extra schuur papier gaan halen. Beter te veel hebben dan ineens zonder zitten.

W

Wick3D65

Legacy Member

• 12 apr 2013

• #60

Keep Going Good Job
