Update

Sponsored By:

Het schuur werk voor de front gril zit er bijna op. Ik heb nog 6 stukjes te gaan voor deze volledig klaar.
De afgelopen weken heb ik mij bijna elke dag kunnen bezig houden met het opschuren van de aluminium stukken voor de grill.

Mijn vriendin was er niet erg blij met dat ik meer aandacht gaf aan het schuren dan aan haar.
Dan ook nog is met al het vuil dat het met zich mee brengt. Na alle stukken te schuren met K240 ,K400, K600, K1000, K1500, K2000
had ik dit resultaat.

Tijd om alles te polijsten met de machine. Met polijst pasta en katoenen schijf heb ik mij nog enkele uren kunnen bezig houden.

Laatste dat er dan nog te doen was is alles mooi terug op zijn plaats stekken in de voorgrill

a

alain-s

Legacy Member

• 27 jun 2012

• #22

Nu alleen nog de laatste 6 stukje doen en dan is deze af. Die vandaag zijn binnen gekomen samen met de radiator stand die ik had uit getekend.

Dan even de 2 rads en pompen er opgeplaatst om te checken of alles wel past.

Juist plaats genoeg om alles van leidingen er tussen te laten lopen. Dan ook nog de nieuwe midplate voor de Cosmos II

Past perfect.

a

alain-s

Legacy Member

• 27 jun 2012

• #23

Dan ook nog een leuk pakje mogen ontvangen van Cyberspace. Heb van hem 2 Aqua-Computer Poweradjust 2 USB - Ultra Version kunnen overkopen. Deze zijn perfect om fans en pomp speed te regelen per loop.

Dit weekend eens tijd maken om alles van de rad stand vast te zetten en draad tapen.

Alain

M

Mr.Hankey

Legacy Member

• 27 jun 2012

• #24

Prachtig die grill !
En leuke gadgets van aqua-computer.

[

[HBV]-=Tornado=-

Legacy Member

• 28 jun 2012

• #25

veel werk maar de moeite waard Good job!

a

alain-s

Legacy Member

• 29 jun 2012

• #26

Mr.Hankey zei:

Prachtig die grill !
En leuke gadgets van aqua-computer.

Klik om te vergroten...

Thanks tis idd wel leuk speelgoed.

[HBV]-=Tornado=;16463615 zei:

veel werk maar de moeite waard Good job!

Klik om te vergroten...

Thanks :d

a

alain-s

Legacy Member

• 8 jul 2012

• #27

Update!

Sponsored By:

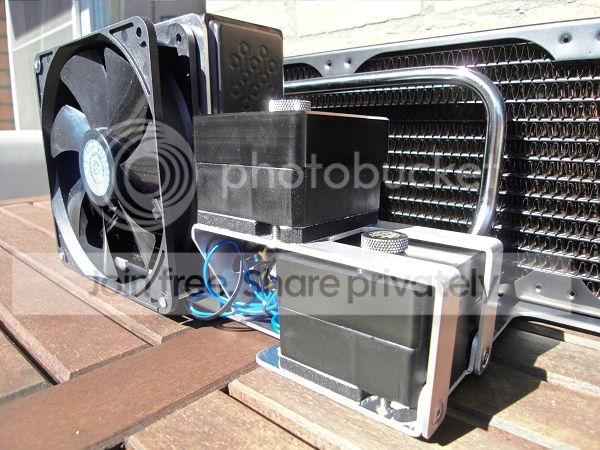

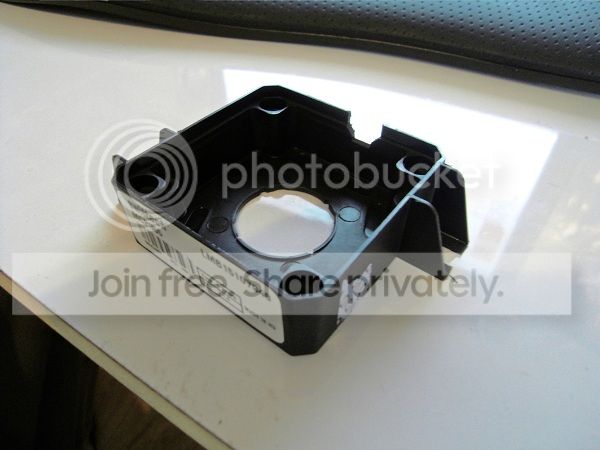

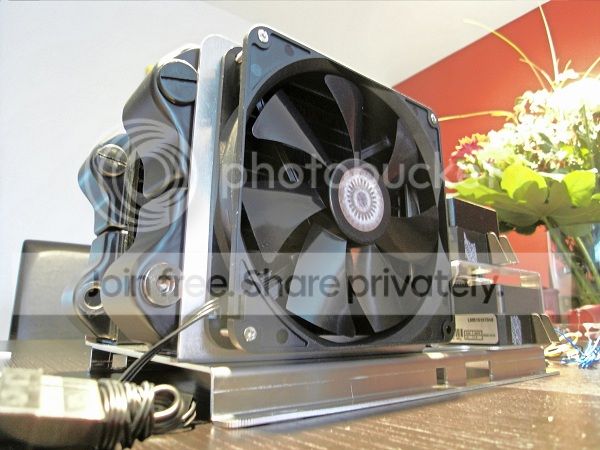

Even de pompen aan gepakt zodat deze mooi op da rad stand passen. De 2 uit eindes van de beide pompen verwijderd.

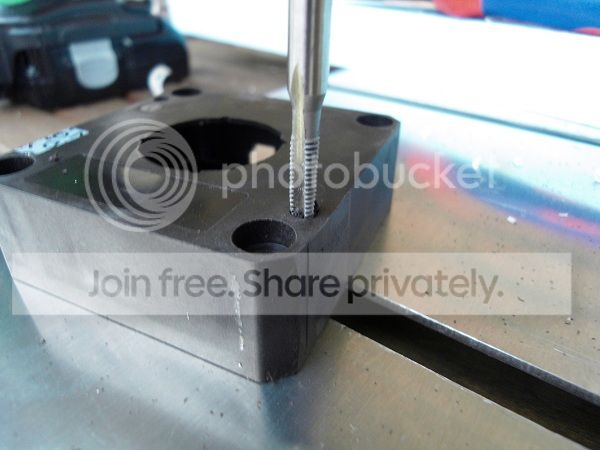

Aan de onderkant van de behuizing zijn nog 2 extra gaten die kunnen dienen voor bevestiging van de pomp aan de rad stand. Even wat draad in tapen en de behuizingen opschuren.

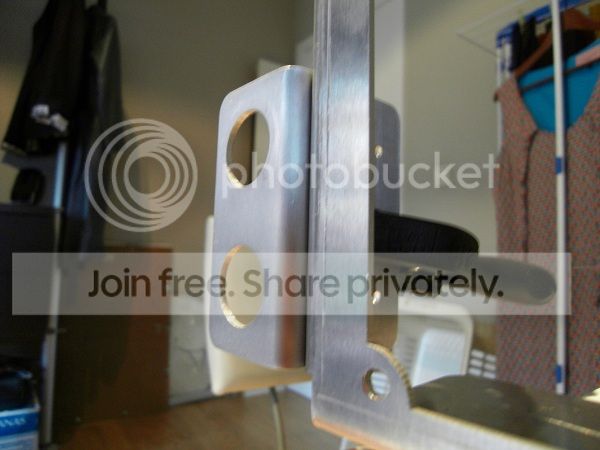

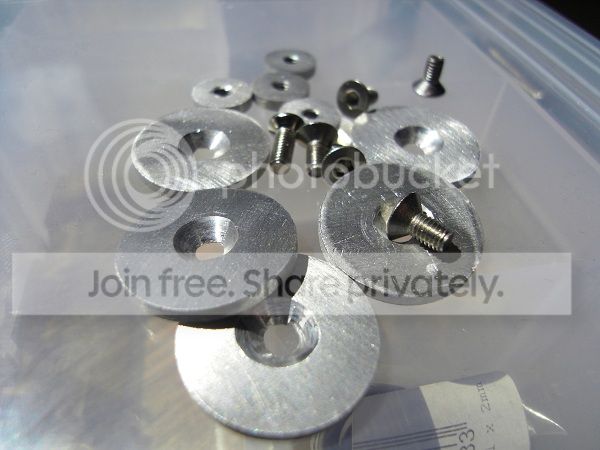

Heb de behuizingen na het opschuren in het mat zwart gespoten dat er geen doffe plekken meer te zien zijn van het schuren. Terwijl de stukken aan het drogen zijn heb ik voor de rad stand nog een soort rondelen gemaakt die er voor zorgen dat de stukken mooi in elkaar geleiden.

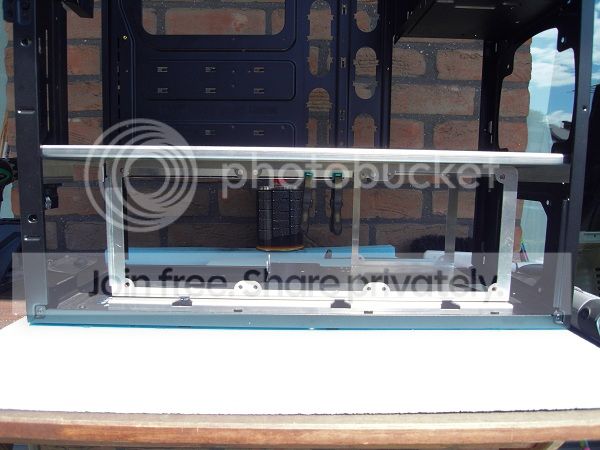

Deze worden van onder aan de radiator stand bevestigt. De mounting plate word vast gezet in de case zelf. Deze komt juist hoog genoeg uit zodat het ander stuk er makkelijk in geschoven kan worden.

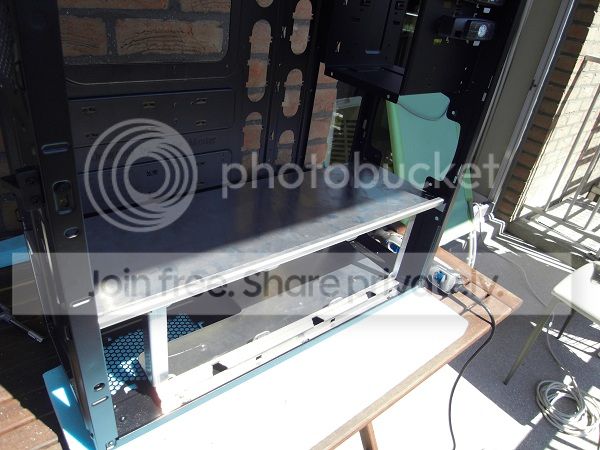

Midplate ook ineens bevestigt.

a

alain-s

Legacy Member

• 8 jul 2012

• #28

Klein filmpje van hoe het allemaal werkt.

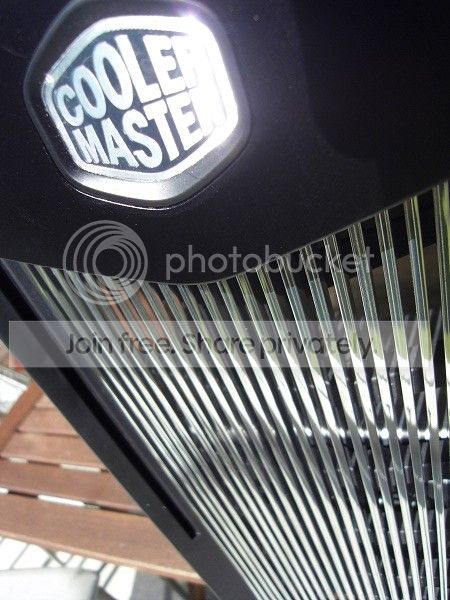

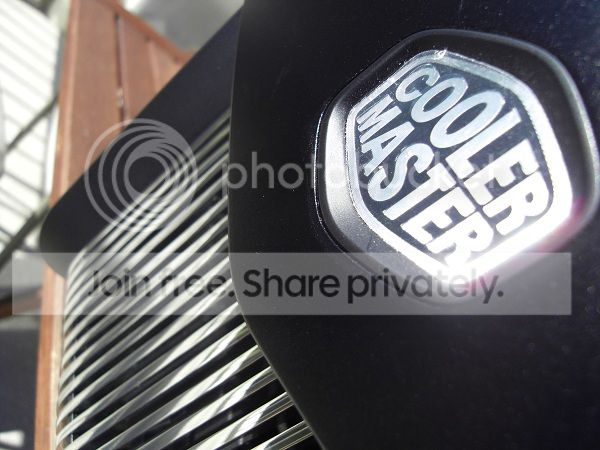

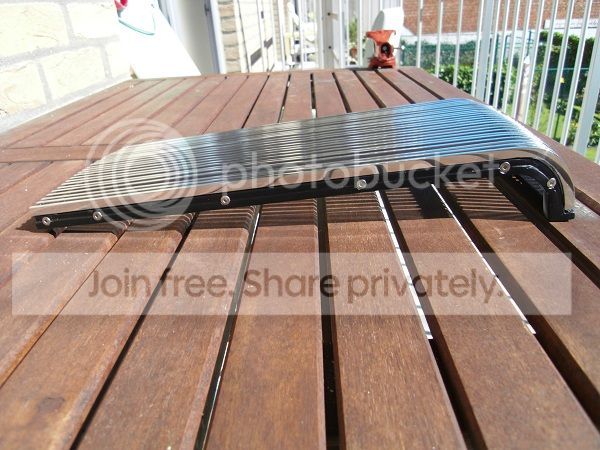

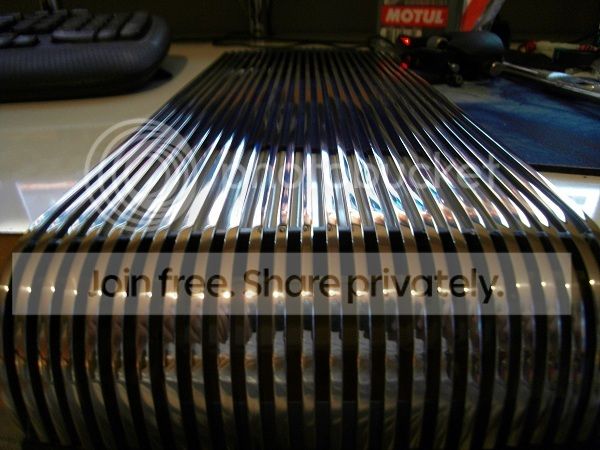

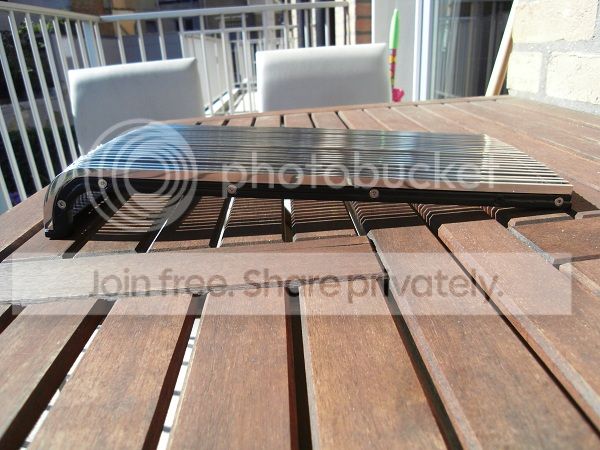

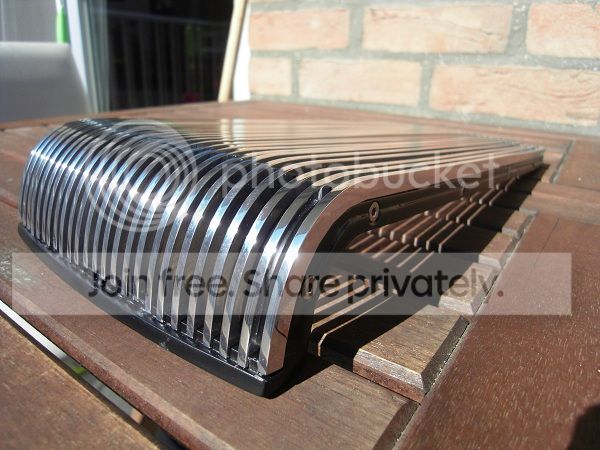

Ondertussen heb ik ook al de front grill afgewerkt deze is volledig klaar.

Omdat ik niets meer had om de tijd een beetje te dooie ben ik maar begonnen aan de poten van de case helemaal op te schuren en polieren.

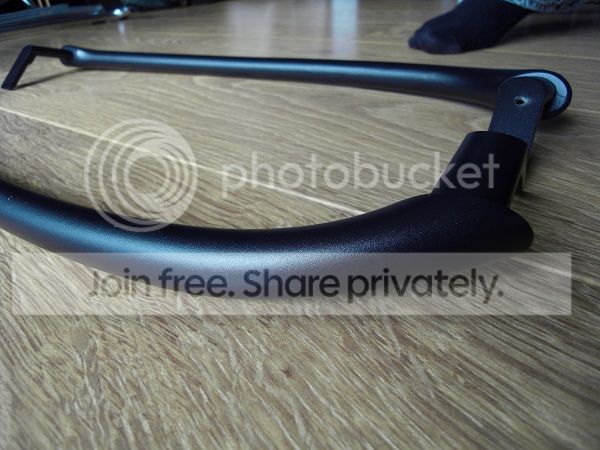

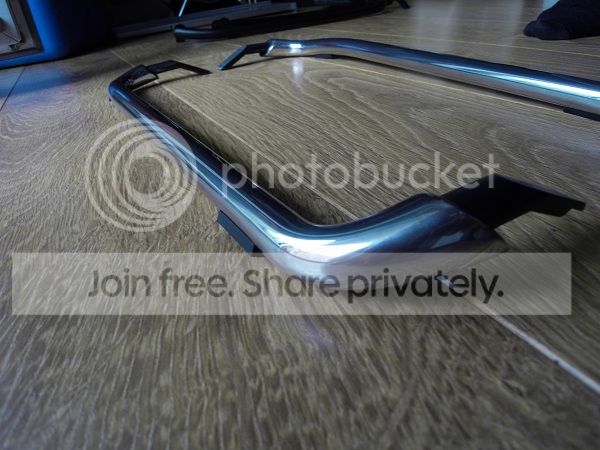

Originele zwarte kleur.

Na een paar uurtjes werk zag het er zo uit.

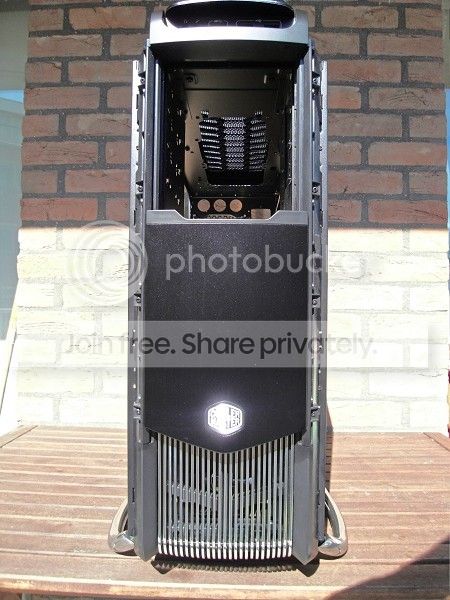

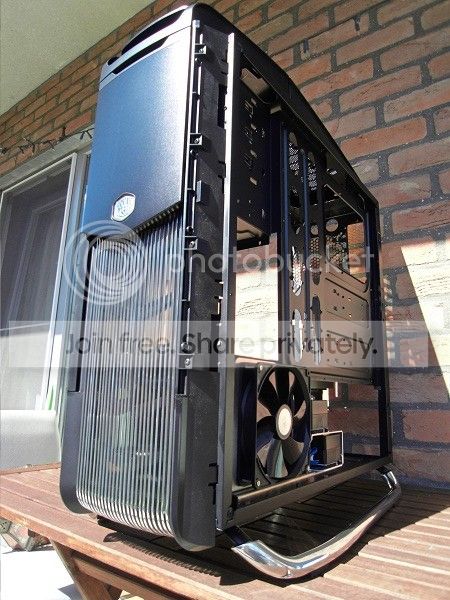

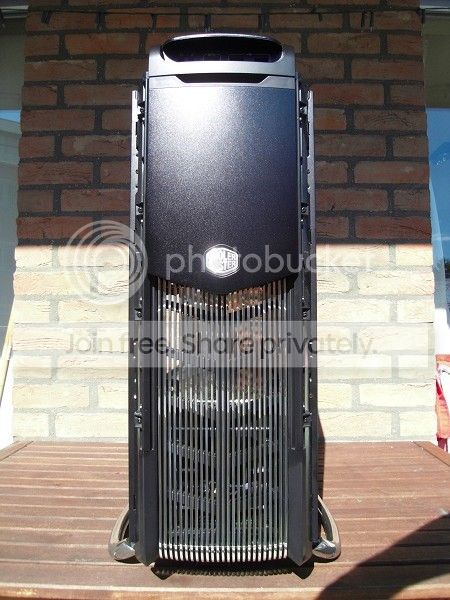

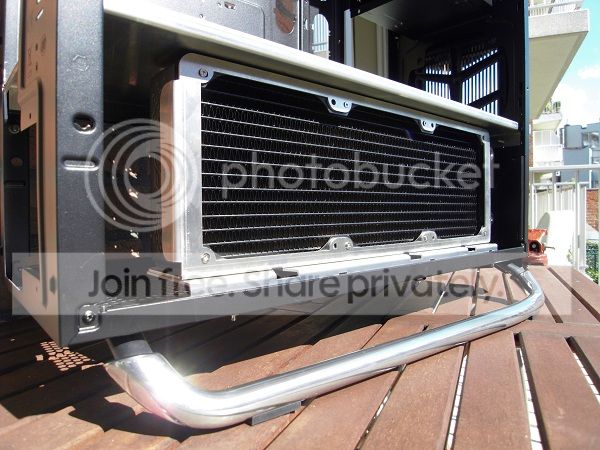

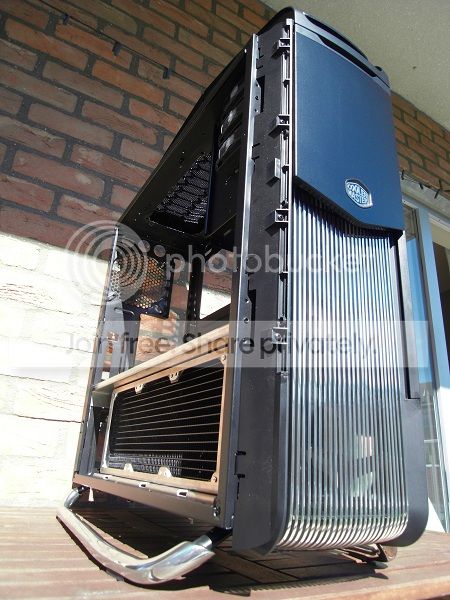

Dan maar van het goede weer profiteren en de case buiten gezet en een paar foto's genomen.

a

alain-s

Legacy Member

• 8 jul 2012

• #29

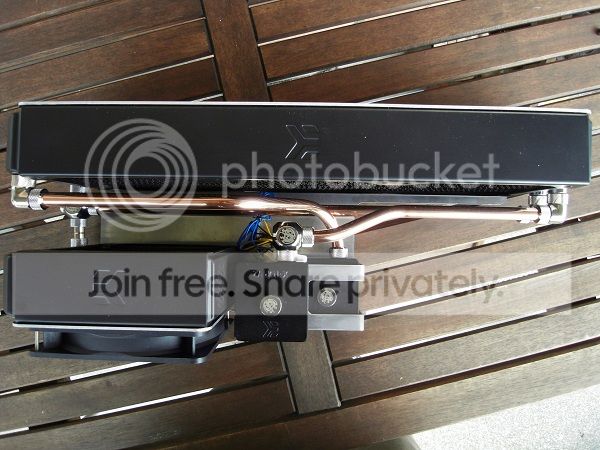

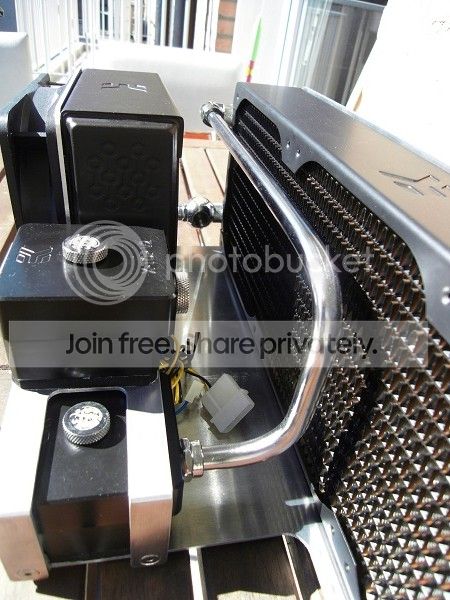

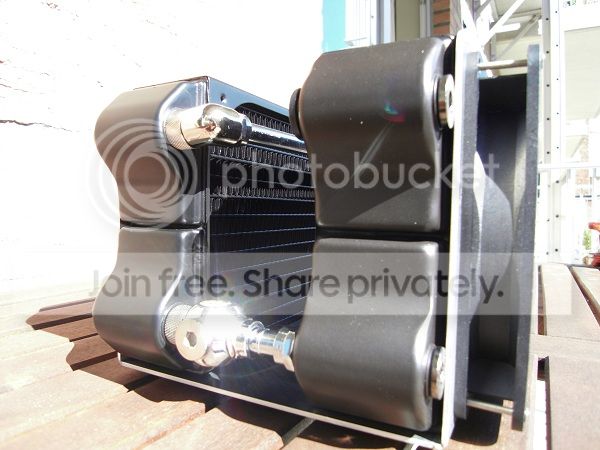

Nog een kort filmpje van de rad stand met alles er op.



Zo dat was het dan weer. De volgende stappen zijn de beugels van boven ook nog helemaal doen. Een HDD bay maken met hotswap. Als laatste nog de de boven kant van de case voorzien met de zelfde gril als van van voor.

[

[HBV]-=Tornado=-

Legacy Member

• 9 jul 2012

• #30

Knap man zeer proper al ben benieuwd naar totaal resultaat!

M

Mr.Hankey

Legacy Member

• 9 jul 2012

• #31

Slim bedacht dat uitschuifsysteem Ziet er allemaal zeer goed uit.

n

nigel555

Legacy Member

• 9 jul 2012

• #32

bling bling eel nice!

a

alain-s

Legacy Member

• 9 jul 2012

• #33

[HBV]-=Tornado=;16496727 zei:

Knap man zeer proper al ben benieuwd naar totaal resultaat!

Klik om te vergroten...

Thx ben er zelf ook wel benieuwd naar. Ik moet nog iets vinden voor de HDD in te steken en dan ook nog iets voor SSD weg te krijgen. Maar alles op zijn tijd

Mr.Hankey zei:

Slim bedacht dat uitschuifsysteem Ziet er allemaal zeer goed uit.

Klik om te vergroten...

Thanks Mr.Hankey ^^

nigel555 zei:

bling bling eel nice!

Klik om te vergroten...

Thx Nigel555 bling brengt ook veel onderhoud me spijtig genoeg. ^^

n

nigel555

Legacy Member

• 10 jul 2012

• #34

Ik voel totaal niet met u mee dat je de bling veel moet opkuisen ^^
hahahahaha

Just keep building ^^ Ik blijf kijken

a

alain-s

Legacy Member

• 5 aug 2012

• #35

Update momenteel draait het modden even op een laag pitje spijtig genoeg. Maar hopelijk komt er wat verandering in na de vakantie.

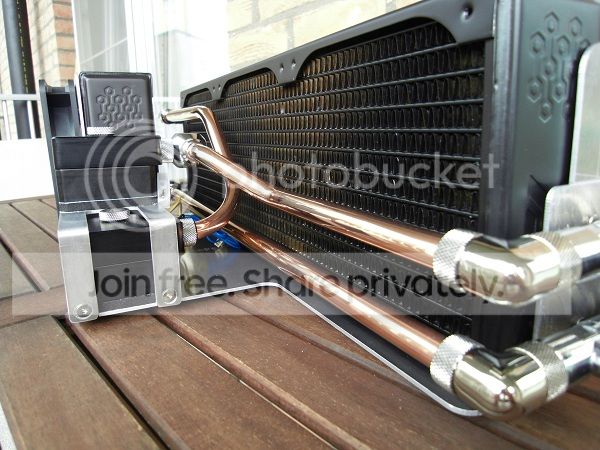

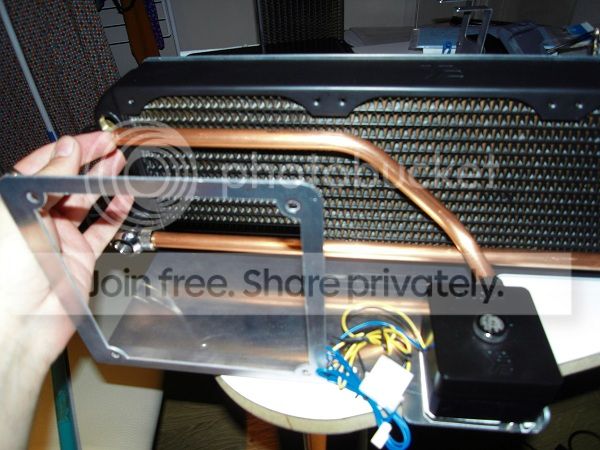

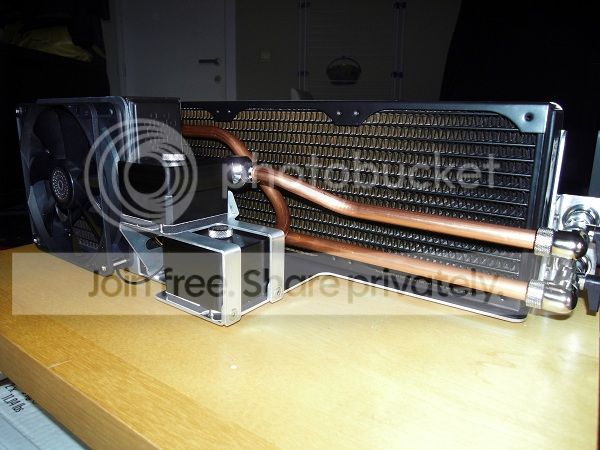

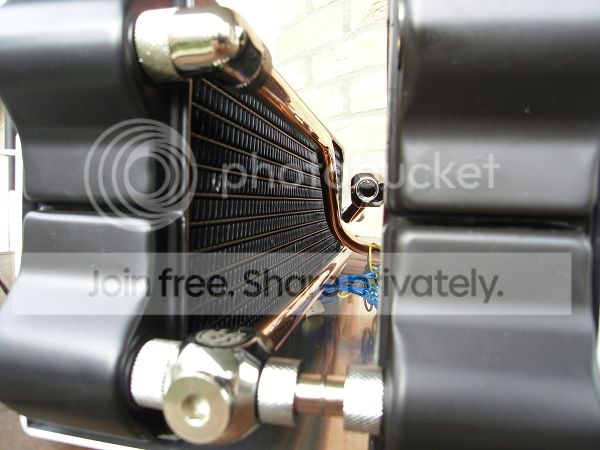

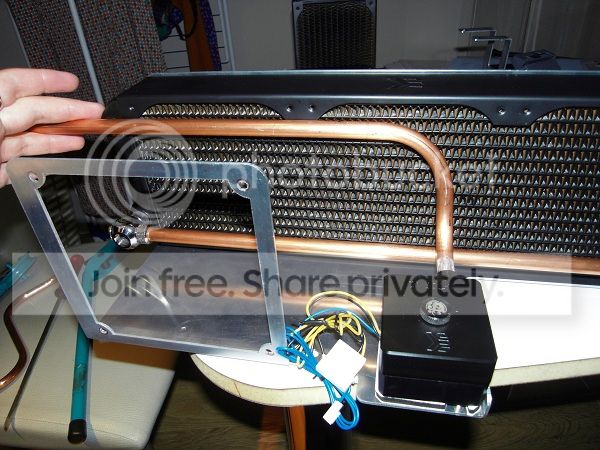

Ondertussen heb ik toch al een paar kleine werkjes uit gevoerd. Zijn al paar koperen buizen gelegd tussen de rads en de pompen en heb de 2 drains ook al geïnstalleerd.

De eerste poging lukte spijtig genoeg niet omdat de bochten te kort op elkaar liggen waardoor de buis niet meer mooi uit kwam bij fitting.

De volgende poging een bocht gebruikt van 135° ipv 90°.

De buizen maar ineens opgeschuurd en ge polished.

De 2 drainvalves.

a

alain-s

Legacy Member

• 5 aug 2012

• #36

Volgende stap was de achterkant terug in orde maken voor de PSU. Heb maar een paar mm spelling tussen de PSU en de 2 drains.

Test plaatje gemaakt in karton om te zien of alles mooi uit komt.

Tijd voor het echte werk.

Nog is even testen.

Frame opschuren tot op het ijzer zodat de lijm een goede hechting heeft.

Stukje van gelijmd met Bison metaal metaal lijm.

Stukje is nu aan het drogen na 24u is de lijm uitgehard en kan ik de overtollige lijm resten wegschuren.

Tot de volgende Update.

Sponsored By:

n

nigel555

Legacy Member

• 5 aug 2012

• #37

mooie update

T

TheProject

Legacy Member

• 5 aug 2012

• #38

Keep up the good work!

V

Vin

Legacy Member

• 8 aug 2012

• #39

Een (in mijn ogen) properder en wellicht duurzamer alternatief voor lijm: rivetten.
Voordelen:
Mechanisch gezien zit uw plaat muurvast.
Indien je iets zou willen aanpassen kan je eenvoudig de rivetten uitboren en achteraf een nieuw stuk opnieuw met rivetten bevestigen.

Wat betreft de look moet je zelf uitmaken of je dit een voor- of een nadeel vindt.

Verder wel zeer knap werk, ik ben benieuwd naar het resultaat.

M

Mr.Hankey

Legacy Member

• 9 aug 2012

• #40

Ben persoonlijk wel voorstander van lijm. Indien de metaallijm correct aangebracht werd, zodanig dat er geen/weinig zuurstof aan de verbinding kwam, is de verbinding ook zeer sterk. Met lijm krijgt ge een nettere look maar het nadeel is idd wel dat het stuk moeilijker demonteerbaar is.

@ts : k ben content dat ge uw trend met de koperen buizen weer voortzet
